Pendahuluan

Mesin flotasi merupakan peralatan dasar untuk pemulihan mineral yang berguna dari bijih non-besi dan bahan mentah lainnya dengan flotasi. Mereka juga dapat beroperasi sebagai sel flotasi individual.


Sel Flotasi (Flotasi Buih) dikembangkan untuk memisahkan dan memulihkan bijih Sulphide bernilai tinggi dari badan bijih berkadar rendah. Sel Flotasi diangin-anginkan untuk menghasilkan gelembung dan diaduk untuk menjaga partikel-partikel padatan tetap tersuspensi di dalam pulp. Sel flotasi adalah alat yang digunakan untuk melakukan flotasi buih pada bijih. Alat ini memiliki ketentuan untuk menerima pulp yang telah dikondisikan, mengangin-anginkan pulp tersebut, dan untuk memisahkan buih mineral yang dihasilkan dari buih mineral dan tailing yang dimurnikan.

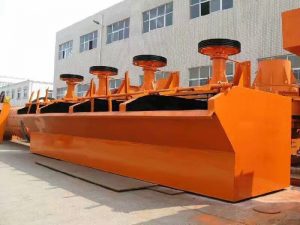

mesin flotasi

Mesin / Sel Flotasi kami

Mesin Flotasi SF

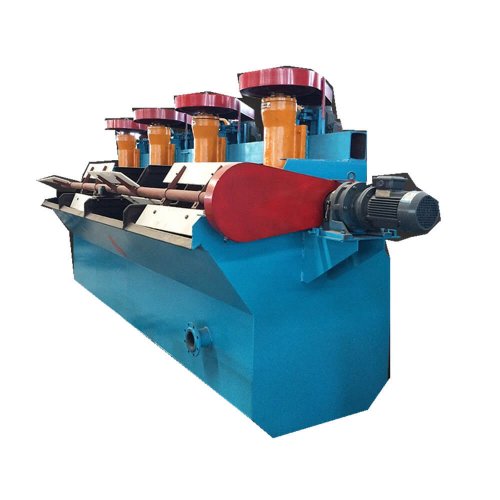

mesin flotasi sf

Baca Lebih Lanjut

Mesin Flotasi XJK

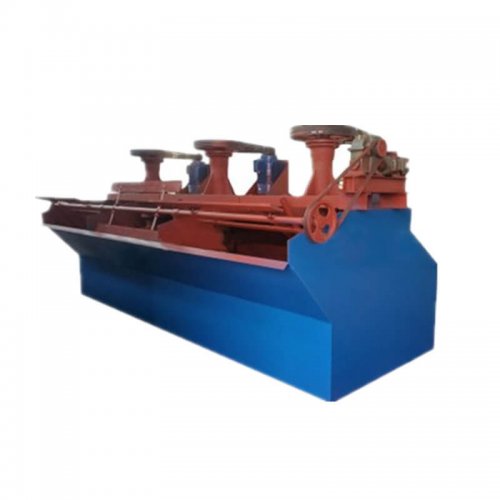

mesin flotasi xjk

Baca Lebih Lanjut

Mesin Flotasi JJF

mesin flotasi jjf

Baca Lebih Lanjut

Mesin Flotasi XCF / KYF

Mesin flotasi xyf / kyf

Baca Lebih Lanjut

Tanyakan mesin & sel flotasi?

Jenis-jenis Mesin Flotasi


Pabrik Mesin JXSC adalah R & D profesional dan produsen produksi sel / mesin flotasi. Pemisahan flotasi buih kami dijual di seluruh dunia dan populer di kalangan klien. Jenis sel flotasi kami adalah yang utama termasuk SF, XJK, JJF, XCF, KYF sel flotasi.

Sel Flotasi SF

Pertanyaan Sekarang >>>

Sel flotasi SF adalah jenis agitasi mekanis dengan pengisapan bubur dan hisap udara.

Kapasitas: 0,24 ～ 12m³ / mnt

Struktur
Struktur sel flotasi SF terutama terdiri dari tangki, impeler, motor, pengikis dan perangkat transmisi, dll.

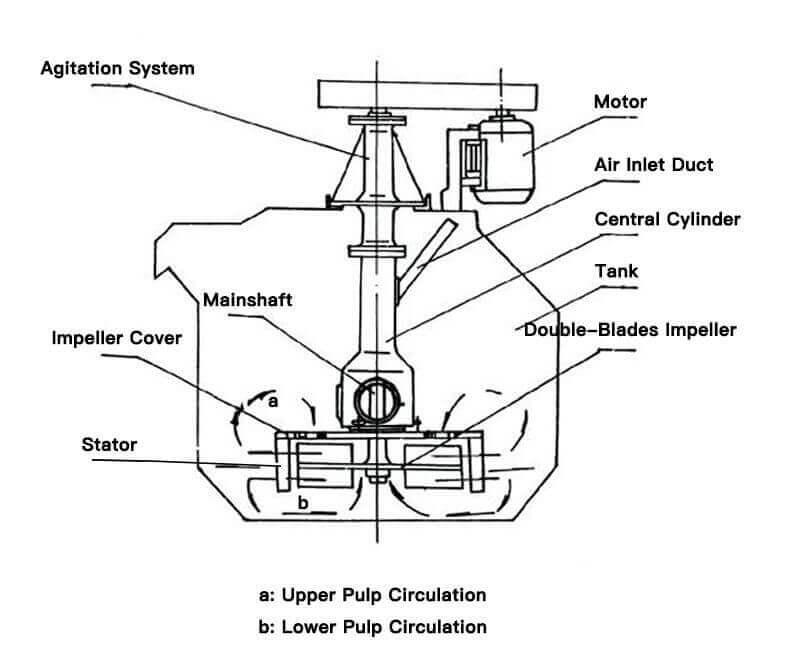

struktur mesin flotasi sf



Fitur

  • Ini dapat dikombinasikan dengan sel flotasi JJF dalam unit flotasi gabungan sebagai tangki pengisap untuk setiap operasi.
  • Agitasi mekanis dengan pemompaan udara otomatis dan bubur kertas yang dapat mengembang sendiri.
  • Resirkulasi atas dan bawah pada jalur yang terdefinisi dengan baik, pengamplasan partikel kasar diminimalkan, hal ini menguntungkan untuk flotasi bijih kasar.
  • Celah antara impeler dan pelat penutup besar dengan jumlah inflasi udara yang besar. Konsumsi energi lebih sedikit.
  • Bilah dua sisi yang mundur dilengkapi pada impeler, yang mewujudkan putaran ganda bubur di dalam tangki.
  • Kecepatan rotor yang lebih rendah untuk memperpanjang usia pakai.
  • Tangki condong ke depan dengan sudut buta yang kecil. Busa bergerak cepat. Desain tangki miring, pengoperasian yang stabil, dan desain metalurgi yang telah terbukti.

Prinsip Kerja

Ketika rotor berputar, vakum internal dibuat di zona bilah atas dan bawah. Udara sekitar ditarik melalui pipa pemasukan udara dan pipa penyangga oleh aksi bilah atas, gelembung-gelembung tersebut kemudian dimikronisasi dan membuat mineral lebih mudah menempel pada gelembung. Partikel-partikel mineral dikumpulkan oleh gelembung-gelembung udara yang membentuk agregat di zona kontak, dan agregat Mineralized Bubbles naik dengan daya apung ke arah zona buih. Bubur dari zona tangki atas disirkulasi ulang oleh bilah atas, sedangkan bilah bawah dirancang untuk mensirkulasi ulang bubur dari bagian bawah tangki untuk meminimalkan pengamplasan partikel kasar.

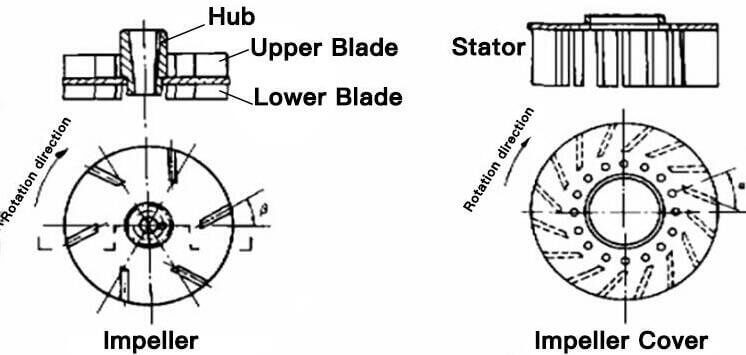

prinsip kerja sel flotasi sf



Parameter Teknis

Model Volume (m)3） Ukuran Sel (mm) Dia Impeller (mm) Kecepatan Baling-baling (r/menit) Kapasitas (m)3/ menit) Daya (kW) Berat sel singe (kg)
SF-0.37 0.37 700×700×750 296 386 0.2-0.4 1.5/0.55 468
SF-0.7 0.7 820×900×950 350 400 0.3-0.9 3/1.1  805
SF-1.2 1.2 1100×1100×1100 450 312 0.6-1.2 5.5/1.1 1373
SF-2.8 2.8 1700×1600×1150 550 268 1.5-3.5 11/1.5 2138
SF-4 4 1850×2050×1200 650 220 2-4 15/1.5 2582
SF-8 8 2200×2900×1400 760 191 4-8 30/1.5 4129
SF-10 10 2200×2900×1700 760 191 5-10 30/1.5 4486
SF-16 16 2850×3800×1700 760 191 5-16 30×2/1.5 8320
SF-20 20 2850×3800×2000 760 191 5-20 30×2/1.5 9829



Sel Flotasi XJK

Pertanyaan Sekarang >>>

Mesin flotasi XJK cocok untuk pemisahan logam non-besi, logam besi, logam mulia, mineral non-logam, dan bahan baku kimia, memulihkan mineral yang berguna.

Kapasitas: 0,18 ～ 7m³ / mnt

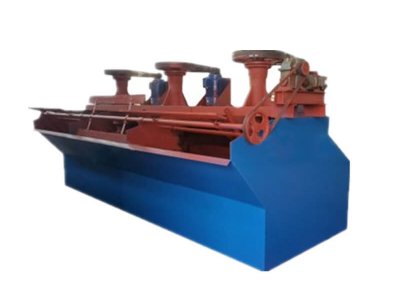

mesin flotasi xjk

Fitur

  • Kapasitas menghirup yang besar dan konsumsi energi yang rendah.
  • Sirkuit flotasi lengkap dengan menghirup udara dan bubur kertas, tidak diperlukan alat bantu.
  • Prosesnya mudah untuk diubah.
  • Sirkulasi pulp yang wajar akan mengurangi sedimentasi pasir kasar.
  • Perangkat pengendali otomatis membuat penyesuaian lebih nyaman.

Prinsip Kerja

Bubur mineral yang ditambahkan apotek akan dimasukkan ke dalam gas, dan rotor listrik akan membawa pergerakan bagian bagian untuk mencampur dan mengaduk agar mineral dan gas tercampur dengan baik, dan pada saat ini, butiran bubur mineral berada di atas gelembung, mengambang di permukaan, yang dapat mencapai tujuan menyortir bahan mineral melalui kerokan pisau.

Parameter Teknis

Model Volume (m)3） Ukuran sel (mm) Dia Impeller (mm) Kecepatan baling-baling (r/menit) Kapasitas (m)3/ menit) Daya untuk Pengaduk/Pengikis (kw) Berat sel singe (kg)
XJK-3A 0.35 700×700×700 300 483 0.18-0.4 2.2/0.55 430
XJK-4A 0.62 820×900×850 350 400 0.3-0.9 3/1.1 755
XJK-5A 1.1 1100×1100×1000 500 330 0.6-1.6 5.5/1.1 1416
XJK-6A 2.8 1750×1600×1100 600 280 1.5-3.5 11/1.1 2113
XJK-7A 5.8 2200×2200×1200 750 240 3-7 22/1.5 3400



Sel Flotasi JJF

Pertanyaan Sekarang >>>

Mesin flotasi JJF adalah sel apung pengadukan mekanis pengaduk udara tanpa hisap bubur.

Kapasitas: 2 ～ 20m³ / mnt

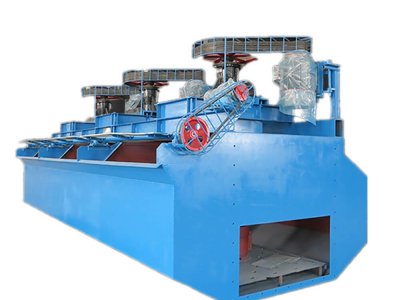

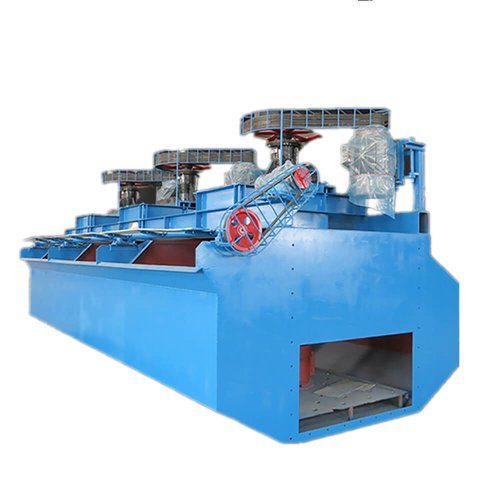

mesin flotasi jjf

Struktur

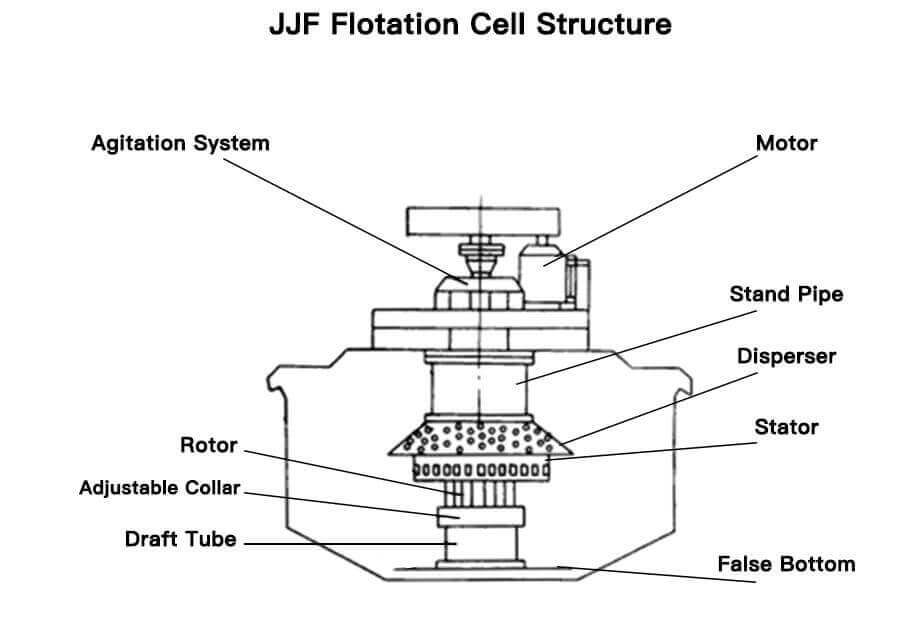

Struktur sel flotasi jjf

Fitur

  • Konsumsi daya yang rendah karena diameter kecil dan kecepatan rotor yang rendah.
  • Jarak bebas yang besar antara rotor dan disperser menghasilkan keausan yang minimal. Stator adalah silinder dengan lubang oval, yang kondusif untuk campuran dan dispersi udara dan pulp.
  • Ketinggian stator agak lebih rendah dari impeler. Jumlah sirkulasi pulp besar (hingga 2,5 kali), yang kondusif untuk mineralisasi bijih, reagen, dan udara, juga sirkulasi pulp yang baik dan pencampuran pulp dengan udara.
  • Penutup dispersi berlubang berbentuk payung pada stator dapat menghalangi lapisan busa dari pusaran oleh impeller, untuk menjaga stabilisasi permukaan pulp.
  • Jumlah inflasi udara yang besar, efek dispersi yang baik.
  • Jarak tempuh buih yang lebih pendek untuk pemulihan partikel kasar yang lebih baik.
  • Bagian bawah tangki miring untuk suspensi partikel kasar.
  • Rentang granularitas yang dapat diproses yang besar dan tingkat pemulihan yang tinggi.
  • Rotor berada jauh di atas dasar tangki, sehingga tidak ada kontak dengan bahan gelandangan yang kasar dan besar.
  • Agitasi mekanis. Pemompaan udara sendiri tanpa bubur kertas yang dapat mengembang sendiri.
  • Ini dapat dikombinasikan dengan sel flotasi SF dalam unit flotasi gabungan, dengan sel flotasi SF sebagai tangki hisap bubur dan sel flotasi JJF sebagai tangki lurus.

Prinsip Kerja

Ketika mesin flotasi agitasi mekanis JJF bekerja, rotor menciptakan pusaran fluida di dalam pipa tegak dan tabung draft, dan menyebabkan area vakum yang cukup untuk menginduksi udara ke dalam pipa tegak melalui saluran masuk udara. Udara yang diinduksi dicampur dengan bubur kertas di antara impeler dan stator. Campuran udara dan bubur kertas akan memiliki gerakan tangensial sebagai hasil dari impeler. Tetapi ketika Gelembung Mineralisasi melewati pori-pori pada stator, mereka berubah menjadi gerakan radial hingga menabrak Disperser dan dipisahkan secara merata. Ketika Gelembung Mineralisasi naik ke zona buih, pengikis berputar untuk mengeluarkan produk.

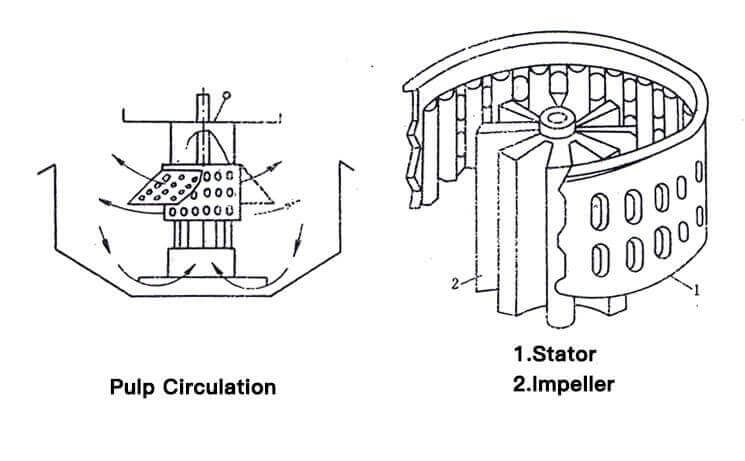

Prinsip kerja sel flotasi jjf

Parameter Teknis

Model Volume (m)3） Ukuran sel (mm) Dia Impeller (mm) Kecepatan baling-baling (r/menit) Kapasitas (m)3/ menit) Daya untuk Pengaduk/Pengikis (kw) Berat sel singe (kg)
JJF-1 1 1100*1100*1000 280   0.3-1 5.5/1.5
JJF-2 2 1400*1400*1150 280   0.5-2 7.5/1.5
JJF-3 3 1500*1850*1200 350   1-3 11/1.5
JJF-4 5 1600*2150*1250 410 305 2.0-4 11/1.5 2303
JJF-5 5 1600*2150*1550 410 305 2.0-6 11/1.5 2416
JJF-8 8 2200*2900*1400 540 233 4.0-12 22/2.2 4507
JJF-10 10 2200*2900*1700 540 233 5.0-10 22/1.5 4820
JJF-16 16 2850*3800*1700 700 180 5.0-16 37/1.5 7657
JJF-20 20 2850*3800*2000 770 180 5.0-20 45/1.5 8505



Sel Flotasi XCF / KYF

Pertanyaan Sekarang >>>

Mesin flotasi XCF adalah agitasi mekanis inflasi udara sel flotasi dengan pengisapan bubur.

Mesin flotasi KYF adalah agitasi mekanis inflasi udara sel flotasi tanpa penyedotan bubur.

Kapasitas: 0,2 ～ 38m³ / mnt

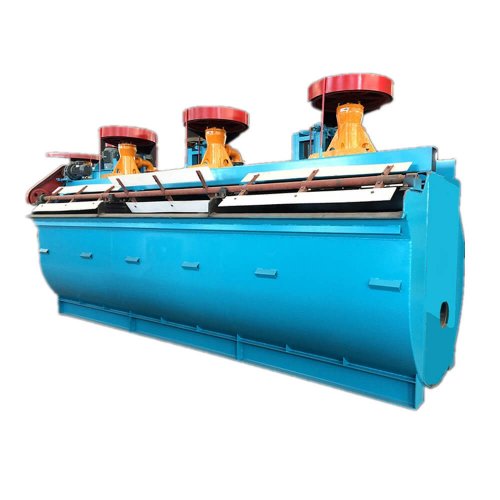

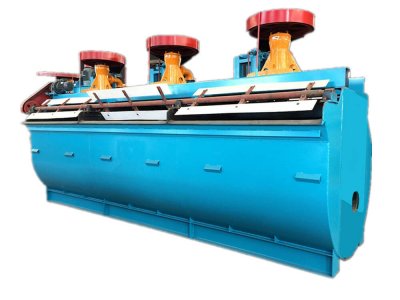

Mesin flotasi xyf / kyf

Struktur

Mesin flotasi XCF / KYF terdiri dari tangki, impeler pelat isolasi besar dengan bilah atas dan bawah, bilah radial stator dudukan, penutup cakram terpisah, tabung tengah terpisah, tabung penghubung dengan lubang pembuangan udara, bodi bantalan, poros utama berongga, dan katup yang dapat disetel udara.

Fitur

  • Struktur sederhana dan kapasitas pengadukan yang kuat.
  • Udara tersebar secara merata. Kombinasi udara dan bubur baik-baik saja.
  • Endapan tailing yang lebih sedikit, kecepatan periferal yang rendah, dan konsumsi energi yang rendah.
  • Keausan ringan pada suku cadang yang cepat aus dengan masa pakai yang lama.
  • Agitasi mekanis, tanpa pemompaan udara sendiri dan bubur kertas yang dapat memompa sendiri. Konfigurasi tangga di antara ruang kerja sangat penting.
  • Fitur struktur sel flotasi XCF mirip dengan sel flotasi KYF. Perbedaannya adalah bahwa stator secara khusus disediakan di atas impeller untuk membentuk zona tekanan negatif khusus, bubur kertas pemancing otomatis.
  • Sel flotasi KYF dan XCE dapat dikombinasikan penggunaannya.

Prinsip Kerja

Ketika mesin flotasi sedang bekerja, rotasi impeller membuat bubur secara menyeluruh melalui dasar tangki diserap dari sisi bawah impeller yang didorong ke baling-baling bagian dalam impeller, di mana udara bertekanan rendah yang dihasilkan oleh blower masuk ke dalam melalui poros berongga dan distributor udara ruang impeller pada saat yang bersamaan. Setelah campuran penuh bubur dan udara di antara baling-baling, mereka didorong keluar ke arah miring ke atas dari bagian atas baling-baling di sekitar, dan masuk ke dalam tangki melalui aliran yang stabil dan orientasi oleh stator. Gelembung udara naik ke area stabilitas buih, dan setelah proses konsentrasi, buih meluap dari bendung luapan ke dalam tangki buih. Bagian lain dari slurry mengalir menuju bagian bawah impeller, kemudian melalui agitasi impeller, mereka bercampur bersama untuk membentuk gelembung yang sarat mineral lagi, dan sisa slurry akan mengalir ke tangki berikutnya untuk menjadi tailing pada akhirnya.



Model Volume
 (m3)		 Kapasitas
 (m3/ menit)		 Baling-baling
 Diameter
 (mm)		 Baling-baling
 Kecepatan
 (r/menit)		 Daya (kW) Singe Cell Berat
 (kg)
          Untuk pengadukan Untuk Scraper
XCF-1 1 0.2 -1 400 358 5.5 1.1 1154
XCF-2 2 0.4 -2 470 331 7.5   1659
XCF-3 3 0.6 -3 540 266 11 1.5 2259
XCF-4 4 1.2 -4 620 215 15   2669
XCF-8 8 3.0 -8 720 185 22   3958
XCF-16 16 4-16 860 160 37   6520
XCF-20 20 5-10 910 155 45   9200
XCF-24 24 4-24 950 153 55   9660
XCF-30 30 7-15 1000 141 55   14810
XCF-38 38 10 -38 1050 136 55   17000
XCF-40 40 10-38 1050 138 75   17500
XCF-50 50 10-25 1120 110 90   22000
XCF-70 70 13-50 1200 103 90   26200



Model Volume
 (m3)		 Kapasitas
 (m3/ menit)		 Baling-baling
 Diameter
 (mm)		 Baling-baling
 Kecepatan
 (r/menit)		 Daya (kW) Singe Cell Berat
 (kg)
Untuk pengadukan Untuk Scraper
KYF-1 1 0.2-1 340 281 4 1.1 826
KYF-2 2 0.4-2 410 247 5.5 1419
KYF-3 3 0.6-3 480 219 7.5 1.5 1885
KYF-4 4 1.2-4 550 200 11 2206
KYF-8 8 3.0-8 630 175 15 3600
KYF-16 16 4.0-16 740 160 30 5900
KYF-20 20 5-20 780 155 37 8240
KYF-24 24 4.0-24 800 150 37 8540
KYF-30 30 7-30 900 141 45 13820
KYF-38 38 10-38 880 139 45 16500
KYF-40 40 10-38 950 138 55 17000
KYF-50 50 10-40 1030 120 75 22000
KYF-70 70 13-50 1120 110 90 26200
