Hidrociclón

Hidrociclón

【Capacidad】10-524 m³ /h

Material procesable】Oro, cromo, estaño, coltán, diamante, tantalita, arena de sílice, etc.

Contáctenos por WhatsAppChatear en línea por WhatsApp

Ventajas

【Description】 Hidrociclón se utiliza para separar y eliminar el lodo pesado y la arena de partículas gruesas y, a veces, para la deshidratación de lodos. El separador hidrociclónico es de dos tipos: por presión y por gravedad, y está formado por una estructura cilíndrica o un tubo metálico. El agua se introduce por la parte superior de la estructura (o tubería metálica) mediante presión o gravedad a lo largo de la línea tangente. Las partículas gruesas y gruesas se lanzan a la pared, giran y se descargan con el líquido concentrado formado por la fuerza centrífuga. La materia particulada pequeña se descarga con un vórtice secundario ascendente después de rotar hasta cierto punto.

El hidrociclón/filtro ciclónico se utiliza principalmente para la clasificación, separación, concentración y deslimación en la industria minera. Cuando el hidrociclón se utiliza como clasificador, se utiliza principalmente para formar un sistema de molienda y clasificación con un molino; cuando se utiliza como deslimador, se puede utilizar para deslimar en un concentrador de gravedad; cuando se utiliza como dispositivo de concentración y deshidratación, se puede utilizar para concentrar relaves de mineral de vestir y enviarlos a llenar túneles mineros subterráneos. El separador de arena de hidrociclón no tiene piezas móviles, una estructura simple, una gran capacidad por unidad de volumen, un área pequeña, alta eficiencia de clasificación (hasta 80% ~ 90%), granularidad de clasificación fina, bajo coste y bajo consumo de material.
JXSC, su socio de confianza de fabricante de hidrociclonesServicio de diseño de hidrociclones. Si necesita otras granulometrías de mineral máquinas de clasificación y cribadoHaga clic aquí.

Hidrociclón
vídeo

Estructura del producto

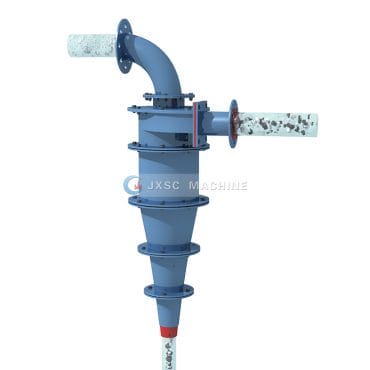

【Principio de funcionamiento del hidrociclón】El hidrociclón consta de un cilindro hueco en la parte superior y un cono invertido en la parte inferior, que se conecta al cilindro para formar el hidrociclón. Además, el hidrociclón también tiene tubos de alimentación, tubos de rebose, conductos de rebose y sumideros. La bomba del hidrociclón (o diferencia de altura) hace girar el lodo en el cilindro a lo largo de la dirección tangente con una cierta presión (generalmente 0,5 ~ 2,5 kg/cm) y caudal (alrededor de 5 ~ 12 m / s), y luego el lodo gira a lo largo de la pared del cilindro a una velocidad muy rápida para crear la fuerza centrífuga. Bajo la acción de la fuerza centrífuga y la gravedad, las partículas gruesas y pesadas de mineral son expulsadas.
La suspensión entra en el ciclón hidráulico a una velocidad relativamente alta desde el tubo de alimentación en dirección tangencial y gira de arriba abajo. Este movimiento se denomina comúnmente movimiento de remolino externo o descendente. Las partículas sólidas en el flujo de remolino externo se separan de la suspensión por la fuerza centrífuga y se mueven hacia abajo por la pared del dispositivo para descargarse por la salida inferior.

Parámetros técnicos

EspecificaciónCapacidad(m3 /h)Separación Tamaño de las partículas (μm)Diámetro de la salida del rebosadero (mm)Diámetro de la espiga (mm)Presión de entrada (MPa)
15010.0-23.025-7430-508.0-20.00.060-0.15
20017-3828-8040-6516-320.060-0.15
25024-5330-8265-10016-400.060-0.15
30040-10036-9065-12020-400.060-0.15
35056-11840-10080-12030-700.060-0.15
37574-15742-10590-13530-700.060-0.15
45090-19244-110100-15030-700.060-0.15
500128-30050-115130-22035-1000.060-0.15
610200-46857-125160-26065-1100.060-0.15
660237-52460-130180-28080-1500.060-0.15
