Separador magnético vertical de anillo de alto gradiente

Separador magnético vertical de anillo de alto gradiente

【Capacidad】0.01-150 TPH

【Tamaño de alimentación】0-1,2 mm

【Procesible Material】Cuarzo, feldespato, mineral de nefelina, caolín, hematita, limonita, siderita, mineral de manganeso, ilmenita, wolframita, etc.

Contáctenos por WhatsAppChatear en línea por WhatsApp

Ventajas

A Separador magnético vertical de alta intensidad y alto gradiente es un tipo de equipo de separación magnética utilizado para purificar minerales no metálicos y concentrar menas. Está diseñado para separar eficazmente los materiales magnéticos de los no magnéticos.

Separador magnético de anillo vertical de alto gradiente VS Separadores magnéticos tradicionales

  • Gradiente alto: Puede generar un gradiente de campo magnético de alta intensidad, lo que permite una separación eficaz incluso de materiales débilmente magnéticos.
  • Alta capacidad: Puede procesar grandes volúmenes de material gracias a su funcionamiento continuo y a sus índices de procesamiento relativamente altos.
  • Selectividad: Ofrece una alta selectividad para las partículas magnéticas, lo que permite una separación y concentración precisas.
  • Diseño compacto: Su diseño es relativamente compacto en comparación con otros separadores magnéticos, lo que permite instalarlo en plantas de procesamiento ya existentes.

El separador magnético de alta intensidad y alto gradiente de anillo vertical se utiliza para separar minerales magnéticos débiles, como hematita, limonita, siderita, cromita, mineral de hierro titánico, scheelita, wolframita, minerales de manganeso y tantaliobio, etc. Se utiliza para separar el hierro de minerales no metálicos, como cuarzo, feldespato, nefelina, fluorita, sillimanita, espodumeno, caolín, etc.

Separador magnético vertical de anillo de alto gradiente
vídeo

Estructura del producto

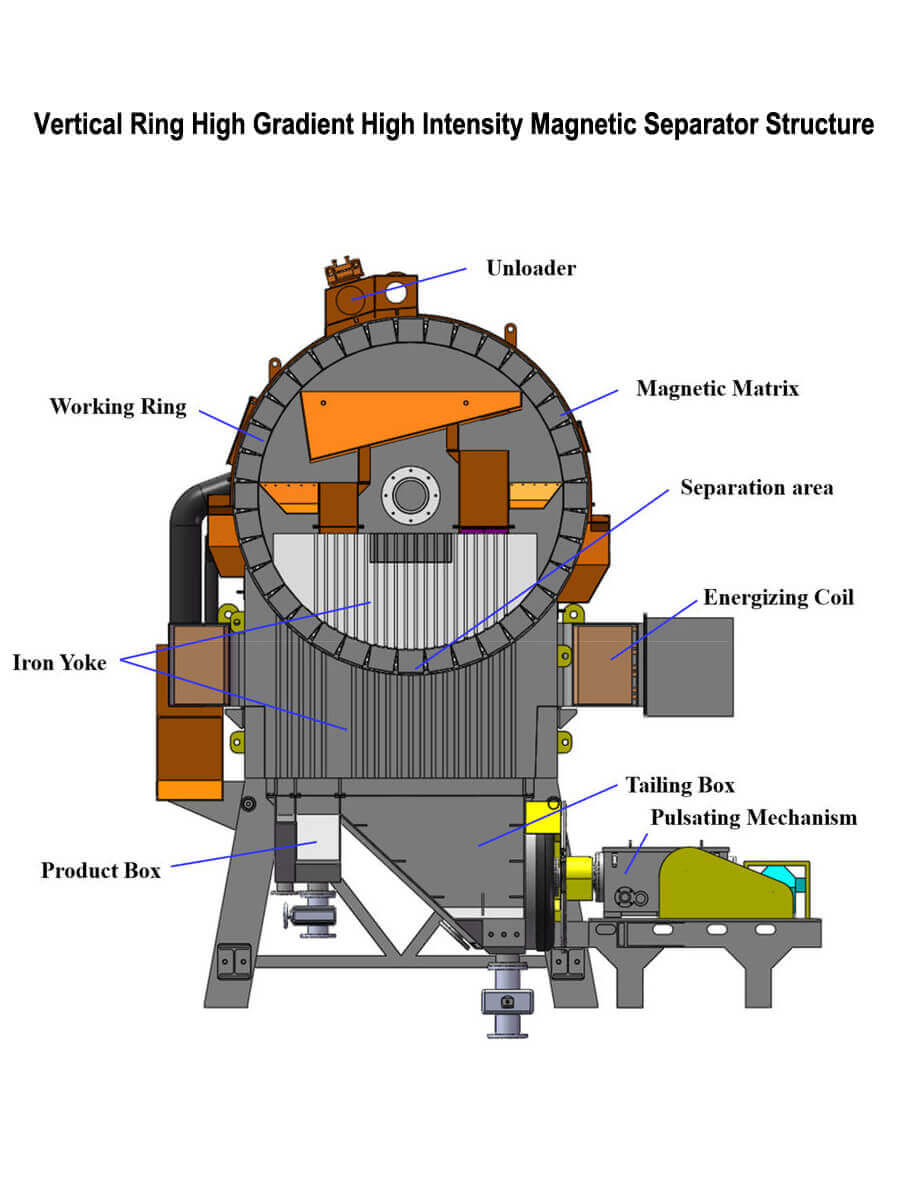

El separador magnético de anillo vertical de alto gradiente se compone principalmente de una estructura pulsante, una bobina de excitación, un yugo de hierro, un anillo giratorio, varias tolvas y tolvas de agua.

Como medio magnético se utilizan varillas redondas o malla de acero inoxidable expandida conductora del magnetismo. La bobina de excitación hace pasar corriente continua para generar un campo magnético inducido en la zona de clasificación, y la superficie del medio magnético situada en la zona de clasificación genera un campo magnético no uniforme, es decir, un campo magnético de alto gradiente; el anillo giratorio gira en el sentido de las agujas del reloj para transportar continuamente el medio magnético dentro y fuera de la zona de clasificación; la pulpa se introduce desde la tolva de alimentación y fluye a través del eslabón giratorio a lo largo del hueco del yugo de hierro superior. Las partículas magnéticas de la pulpa se adsorben en la superficie del medio, son llevadas a la zona superior del campo no magnético por el anillo giratorio y son arrastradas a la tolva de concentrado por el agua de lavado; las partículas no magnéticas atraviesan la pila del medio magnético bajo la acción de la gravedad y la fuerza del fluido pulsante y se desplazan por el fondo. Los huecos del yugo de hierro fluyen hacia el cubo de residuos y se descargan.

Parámetros técnicos

ModeloCampo magnético de fondo (T)Tamaño del material de alimentación (mm)Densidad del material de alimentaciónCapacidad de mineral seco (t/h)Pulpa A lo largo de (m3/h)Potencia de excitación (kW)Potencia de giro (kW)Potencia pulsante (kW)Diámetro de giro (mm)Consumo de agua (m3/h)Dimensiones exteriores
LH-5000.6-1.40-110-30%0.01-0.050.25-0.56-200.180.555000.65-1.41800*1400*1320
LH-7500.6-1.40-110-30%0.1-0.251-28-300.751.57501.4-2.52000*1360*1860
LH-10000.6-1.40-1.210-30%2-412.5-2010-401.12.210008-122700*2000*2400
LH-12500.6-1.40-1.210-30%5-1020-5012-501.53125012-203200*2340*2700
LH-15000.6-1.40-1.210-30%10-1550-10015.5-6033150020-303600*2900*3200
LH-17500.6-1.40-1.210-30%15-2075-15023-7244175030-503900*3300*3800
LH-20000.6-1.40-1.210-30%20-30100-20029-855.57.5200050-1004200*3550*4200
LH-25000.6-1.40-1.210-30%45-60200-40037-9811112500100-1505800*5000*5400
LH-30000.6-1.40-1.210-30%80-120350-65048-11018.518.53000150-2507600*6500*7200
LH-36000.6-1.40-1.210-30%100-150500-75072-18030303600200-4007700*6500*7600
