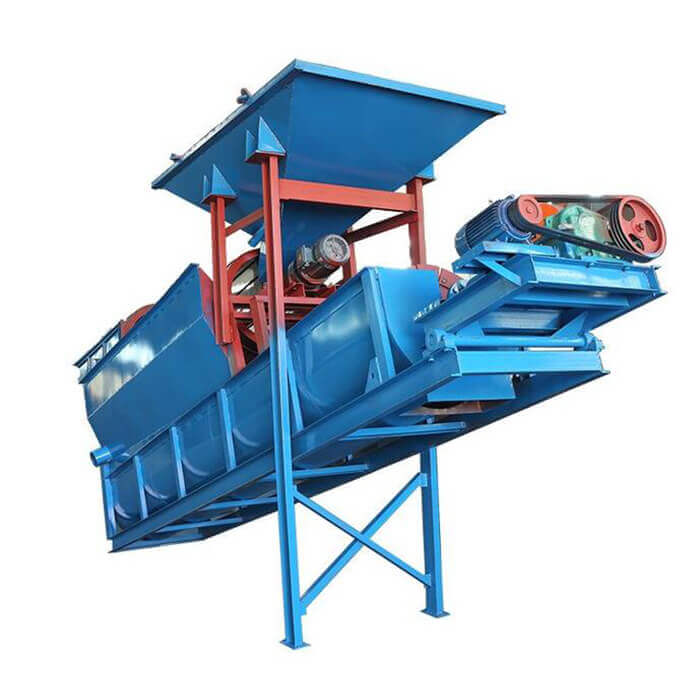

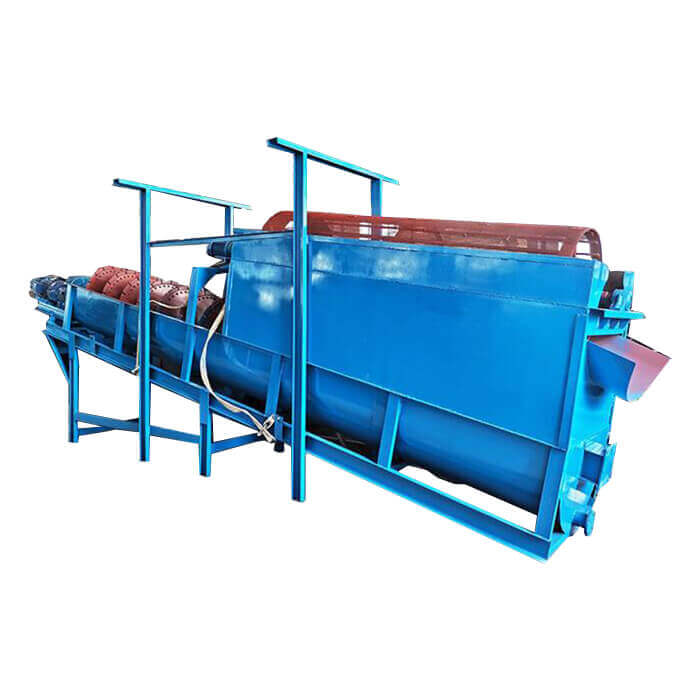

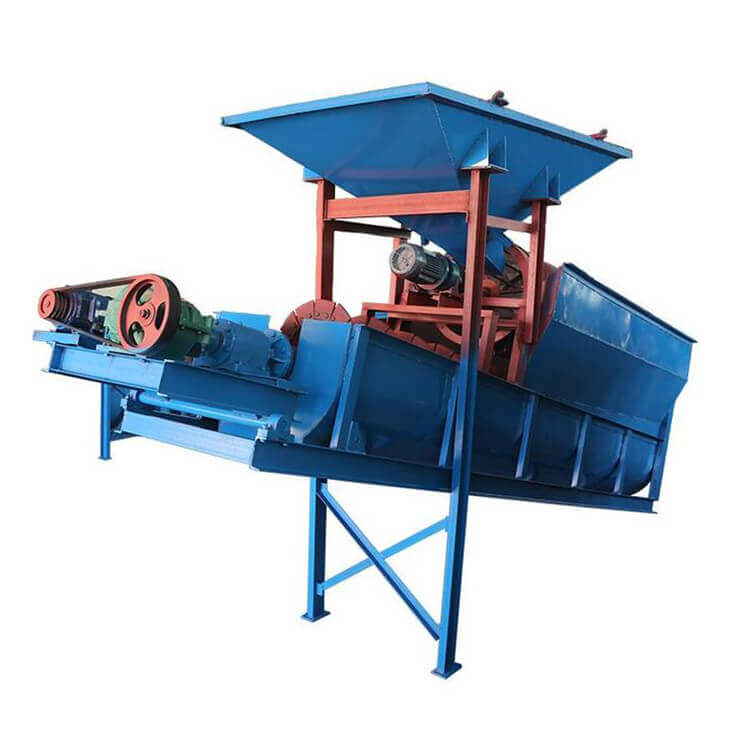

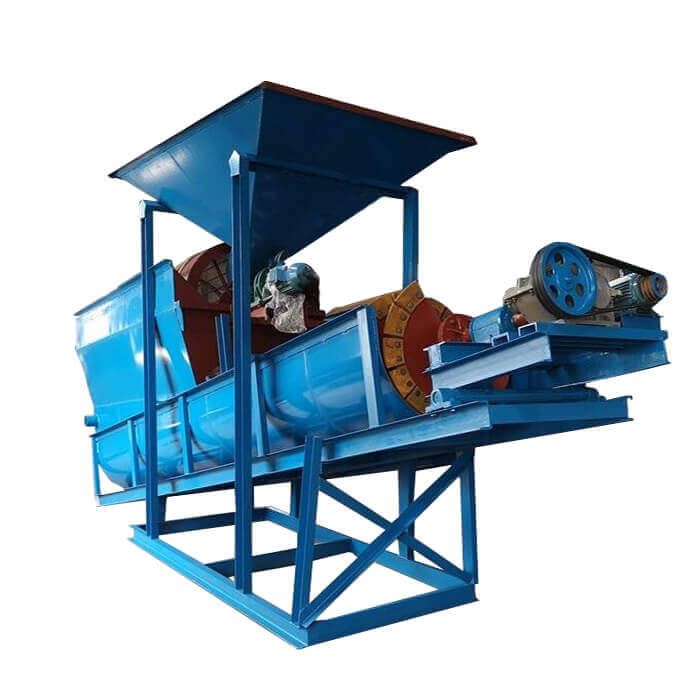

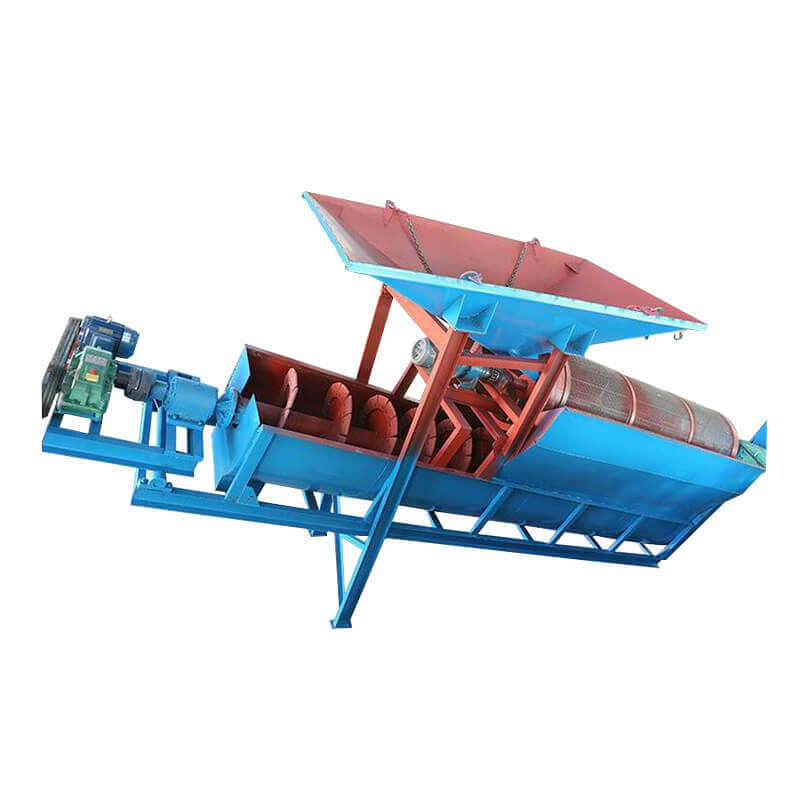

Lavadora cribadora de arena en espiral
【Capacidad】 1-160 TPH
【Applicable Materials】Adecuado para arena, oro de placer, carbón, coque, cal, arena de montaña, arena meteorizada y otros materiales.
【Área de Aplicación】 Se utiliza para el lavado de materiales en plantas de arena y grava, minas, materiales de construcción, transporte, conservación de agua y energía hidroeléctrica, estaciones de mezcla y otras industrias.
Chatear en línea por WhatsAppVentajas
En máquina integrada de lavado y cribado de arena en espiral es un equipo de lavado de arena con agua. Este equipo combina las necesidades de los equipos de lavado de arena y logra que una sola máquina pueda realizar las funciones de alimentación, cribado y lavado de arena. En esta máquina lavadora de arena en espiral, la arena, la grava y la tierra pueden ser parcialmente tamizadas por el tamiz de tambor y luego parcialmente limpiadas por la máquina lavadora de arena en espiral. Es adecuada para campos de arena, minas, conservación de agua y energía hidroeléctrica, geología, obras de construcción y fábricas de piedra.
La lavadora de arena en espiral es adecuada para el lavado, clasificación y eliminación de impurezas en la metalurgia, materiales de construcción, energía hidroeléctrica y otras industrias. Se utiliza para el lavado de materiales de grano fino y grueso. Es adecuada para arena de construcción y arena de construcción de carreteras. La lavadora de arena en espiral tiene un bajo consumo de energía y un alto grado de lavado. Una buena estructura de sellado, un dispositivo de transmisión completamente cerrado y una placa vertedera ajustable garantizan las características del producto, la durabilidad, la limpieza, la deshidratación y la estabilidad de los productos de grano fino.
Características
- La máquina de cribado y lavado en espiral puede integrar la alimentación, el cribado y el lavado de arena en uno, y una máquina es polivalente.
- Su estructura compacta, el poco espacio que ocupa y las ruedas que se le pueden instalar facilitan su traslado.
- La máquina de cribado y lavado todo en uno está hecha de acero engrosado, que tiene una fuerte resistencia a los golpes y una larga vida útil debido a la resistencia a la corrosión.
Estructura del producto

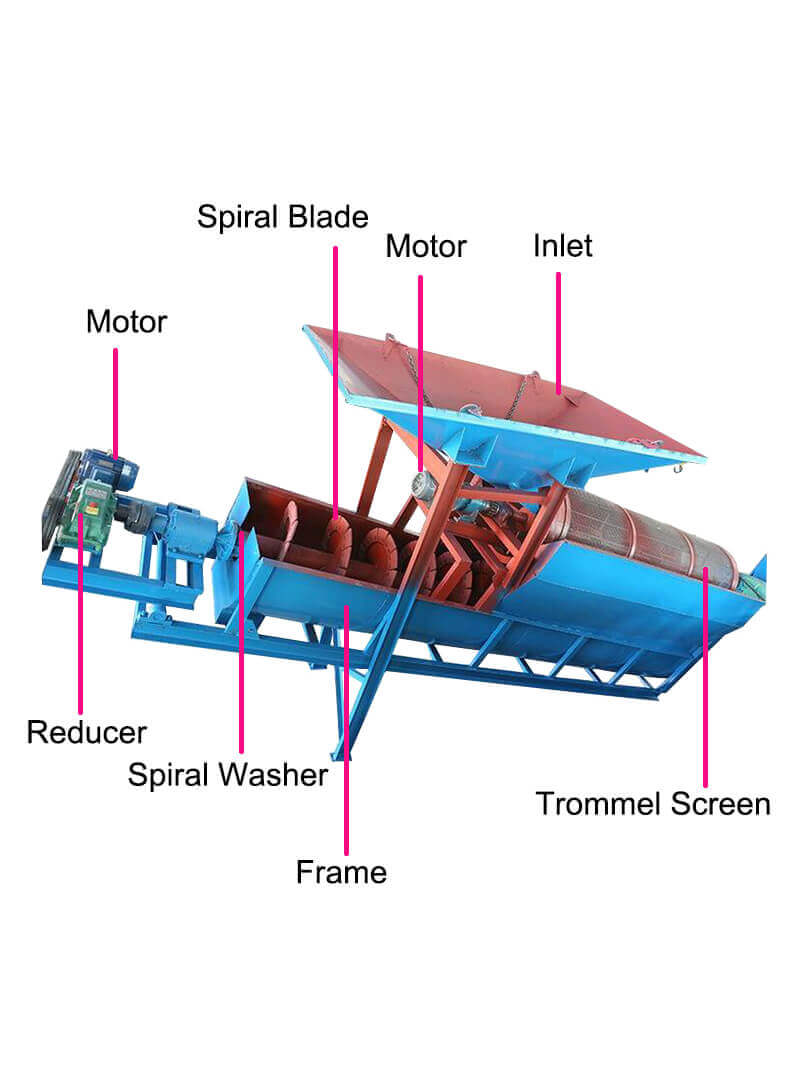

【Estructura de la máquina lavadora de arena de cribado en espiral】
La lavadora de criba espiral consta de un tolva, una criba de tambor, una lavadora de arena en espiral y un reductor. La criba de tambor está conectada a la parte superior de la lavadora de arena en espiral. Todo el equipo es vertical, y la estructura integrada y vertical reduce naturalmente la superficie de ocupación del terreno. La lavadora de arena con criba en espiral también puede tener ruedas para facilitar su desplazamiento.
【Principio de funcionamiento】
Cuando la máquina de cribado y lavado de arena todo en uno está en funcionamiento, los materiales procesados entran primero en el dispositivo de lavado de arena de tambor de cangilones. Después de ser tamizados en el dispositivo de tambor, se forman dos tipos de materiales con diferentes tamaños de partícula. El material inferior entra en el tanque de almacenamiento de agua de la sección central. Después de ser limpiado y tamizado por la cuchilla espiral, el material calificado entra en el dispositivo de deshidratación de la parte posterior para el tratamiento de deshidratación. En el tanque de almacenamiento de agua, la bomba de agua de alta presión lo bombea al dispositivo de separación y recuperación después de la concentración centrífuga. Después, la placa de material factible se envía al dispositivo de deshidratación para su deshidratación.
Parámetros técnicos
| Modelo | JXSC-50 | JXSC-75 | JXSC-100 | JXSC-120 | JXSC-150 | JXSC-200 | |
| Tamaño de la tolva A*L (mm) | 2400*1200 | 2600*1400 | 3400*1400 | ||||
| Criba Trommel | Tamaño A*L (mm) | 800*1900 | 900*2800 | 1000*3600 | |||
| Motor | Potencia: 2,2 kW Velocidad de rotación: 18-19 r | Potencia:3 kW Velocidad de rotación: 18-19 r | Potencia: 3 kW Velocidad de rotación: 18-19 r | ||||
| Lavadora en espiral | Tamaño A*L (mm) | 500*4500 | 750*5500 | 1000*6500 | |||
| Motor | Potencia: 3 kW Velocidad de rotación: 11 r | Potencia: 3 kW Velocidad de rotación: 11 r | Potencia: 4 kW Velocidad de rotación: 11 r | ||||
| Paso de la espiral (mm) | 350 | 400 | 450 | ||||
| Reductor | 200 | 250 | 350 | ||||
| Capacidad (T/H) | 1-20 | 40-55 | 60-75 | 80-100 | 100-130 | 130-160 | |
| Tamaño L*A*A (mm) | 5500*1200*2600 | 6500*1200*2500 | 8000*1400*2600 | ||||
| Peso (kg) | 2800 | 3900 | 4200 | 6900 | 8800 | 19000 | |
