Alur Proses Jig Mineral Barit

Pendahuluan

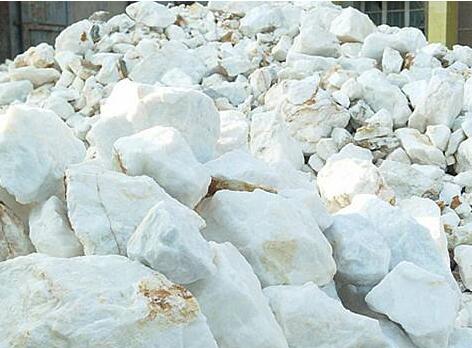

Komponen utama barit adalah barium sulfat, yang memiliki kegunaan yang sangat penting dalam industri minyak, kimia, dan industri lainnya.
Proporsi bijih barit primer tidak cukup untuk memenuhi kebutuhan industri. Sebagian besar bijih barit mentah harus melalui proses seperti penghancuran, penyaringan, jigging, dan dehidrasi. Untuk bijih barit dengan kandungan lumpur yang besar, diperlukan proses pencucian tambahan.

Prinsip proses mesin jigging barit

Berdasarkan perbedaan berat jenis antara barit dan gangue yang terkait, barit dikelompokkan menurut berat jenis dalam aliran air bolak-balik vertikal yang dihasilkan oleh jigger. Barit dengan berat jenis yang lebih besar mengendap lebih cepat dalam arus bolak-balik vertikal dan secara bertahap mengendap di lapisan bawah tangki penyortiran jigger, sedangkan mineral gangue dengan berat jenis yang lebih kecil berkumpul di lapisan atas tangki penyortiran. Kedua mineral dengan proporsi yang berbeda ini adalah konsentrat dan tailing.

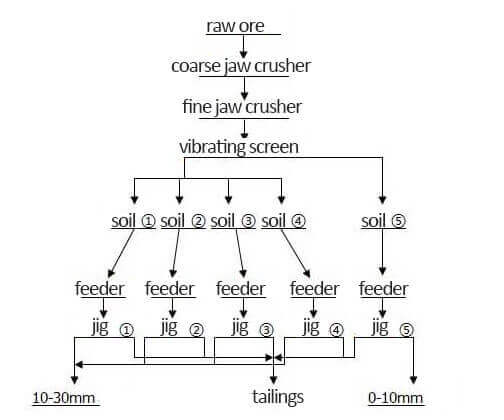

Aliran proses jigging barit 80TPH

(1) Penghancuran

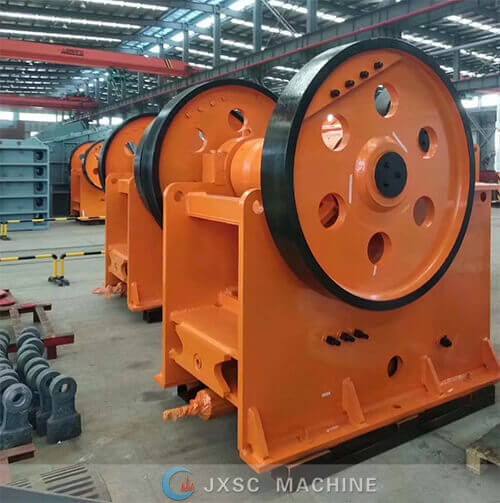

Penghancur rahang terutama digunakan untuk menghancurkan barit yang ditambang untuk mencapai kisaran ukuran mesin jig.
Proses penghancuran dua tahap
Direkomendasikan untuk menggunakan PE400 * 600 penghancur rahang untuk tahap pertama penghancuran, dan PEF250 * 1000 penghancur rahang halus untuk tahap kedua penghancuran. Setelah satu tahap penghancuran, produk dikirim ke penghancur rahang halus tahap kedua melalui konveyor sabuk untuk dihancurkan lagi untuk memenuhi persyaratan ukuran partikel yang dipilih dari peralatan penyortiran berikutnya. Karena pelanggan tidak memerlukan debu dalam proses produksi, disarankan untuk menambahkan air dalam proses penghancuran untuk mengurangi debu yang dihasilkan saat crusher bekerja.

② Penyaringan

Penyortiran mesin jigging memiliki persyaratan yang ketat pada ukuran material. Umumnya, material harus diklasifikasikan untuk mencapai indeks benefisiasi yang lebih baik dan kapasitas pemrosesan yang lebih tinggi. Oleh karena itu, proses penyaringan diperlukan dalam proses pemisahan gravitasi barit. Produk yang dihancurkan dibagi menjadi beberapa tingkatan untuk memasuki mesin jig untuk pemisahan jig.
Peralatan penyaringan mengadopsi a layar bergetar melingkar dengan kapasitas pemrosesan yang besar dan efisiensi penyaringan yang tinggi. Jenis layar getar ini memiliki tingkat kegagalan yang rendah, kapasitas pemrosesan yang besar, efisiensi penyaringan yang tinggi, dan pengoperasian yang mudah. Ini adalah peralatan yang ideal untuk penyaringan bijih barit. Karena proses penyaringan juga akan menghasilkan sejumlah debu, disarankan untuk juga menyiapkan air dalam prosesnya untuk mengurangi pembentukan debu.

③ Memberi makan

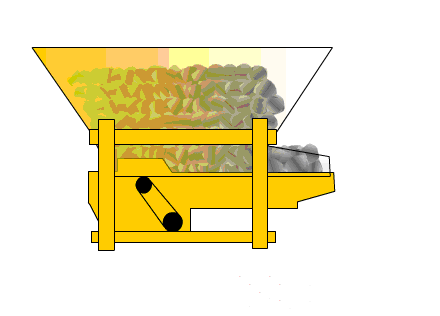

Mesin jig membutuhkan jumlah pengumpanan yang seragam dan stabil, sehingga silo dan pengumpan bergetar biasanya dipasang sebelum mesin jig. Pengumpan bergetar mengadopsi pengumpan bergetar elektromagnetik GZ3.
Pabrik kami dapat memproduksi silo gabungan yang dapat dilepas.

④ Pemisahan jig

Karena produksi material berbutir halus yang tak terelakkan selama proses penghancuran, kami menggunakan dua jenis jig untuk memisahkan material kasar dan halus dari barit yang dihancurkan.
Mesin jig AM30, digunakan untuk memproses bijih barit berbutir kasar 10-30mm. Mesin jig 2LTC-6109 / 8T, memproses bijih barit berbutir halus 0-10mm.

Konsentrat yang dihasilkan oleh jig ①-④ mengalir ke kolam konsentrat butiran 10-30mm melalui pipa atau saluran, dan konsentrat yang dihasilkan oleh jig No. ⑤ mengalir ke kolam konsentrat butiran 0-10mm. Semua tailing yang dihasilkan oleh jig dikumpulkan ke dalam kolam tailing dan diangkut dengan forklift setelah pengendapan.

⑤ Dehidrasi

Karena pelanggan membutuhkan dehidrasi mekanis, dehidrasi presipitasi sederhana dapat digunakan dalam proses dehidrasi. Skema dehidrasi mekanis juga dapat dirancang sesuai dengan kebutuhan.

⑥ Sirkulasi air

Konsumsi air jig relatif besar, sehingga umumnya dioperasikan dengan sirkulasi air. Rancanglah rencana sirkulasi air sesuai dengan kondisi spesifik lokasi pelanggan.
