Horno de fusión de oro de alta frecuencia 2-5Kg
【Capacidad】2-5 Kg para el oro
【Tiempo de calentamiento】1-99s
【Tasa de carga】0.9
【Temperatura del agua】≤45℃
【Presión del agua】≥0,15-0,2Mp
【Procession Material】Platino, paladio, rodio, oro, plata, cobre, acero, aluminio, carbón activado, ceniza de oro, arena de oro, lodo electrolítico, polvo de oro y plata, y otros metales.
Chatear en línea por WhatsAppVentajas
Horno de fusión de inducción de alta frecuencia (High-Frequency Induction Melting Furnace Oro Horno de fusión) es un equipo especial que utiliza el principio de inducción electromagnética de alta frecuencia para fundir rápidamente metal u otros materiales conductores. Gracias a su capacidad para generar rápidamente altas temperaturas, suele fundir el metal con mayor rapidez que la fundición de llama convencional, lo que aumenta la productividad. Los hornos de fusión por inducción de alta frecuencia se utilizan ampliamente para fundir metales y aleaciones, como por ejemplo oro, plata, cobre, aluminio, acero, etc. Tiene importantes aplicaciones en la industria joyera, la metalurgia del hierro y el acero, la fabricación de automóviles, la industria aeroespacial, la fabricación de equipos médicos y otros campos.
Función principal
- Calentamiento rápido: el calentamiento más rápido es inferior a 1 segundo, y la velocidad de calentamiento se puede ajustar y controlar.
- Ahorro de energía y protección del medio ambiente: La eficiencia térmica es superior a 95%, un sustituto perfecto para tiristor, gas, B, coque y horno eléctrico.
- La seguridad de la máquina es fiable: protección contra sobrecorriente, pérdida de fase, falta de agua, sobretensión, cortocircuito y sobrecalentamiento, lo que mejora enormemente la fabricabilidad del equipo.
- Ocupa poco espacio: menos de 1 metro cuadrado, es ligero y fácil de mover.
- La máquina está instalada y es fácil de manejar; no es necesario ir a la puerta para la puesta en marcha.
- Tiene una función de agitación electromagnética para que la masa fundida sea más uniforme. Es beneficioso para espumar, reducir las impurezas y hacer que la masa fundida o colada sea más brillante sin contracción ni encogimiento.
- Principalmente para metales: platino, paladio, rodio, oro, plata, cobre, acero, aluminio, carbón activado, ceniza de oro, arena de oro, lodo electrolítico, polvo de oro y plata, y otros metales. Es muy popular entre los laboratorios de fábricas y talleres, porque la máquina de fusión por inducción portátil es compacta y fácil de manejar, y su precio es relativamente asequible.
Estructura del producto
【Structure】

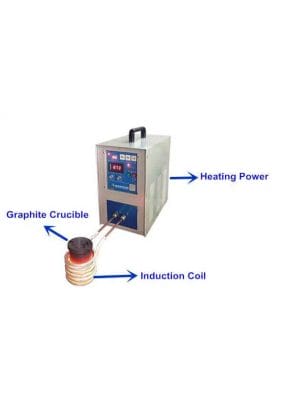

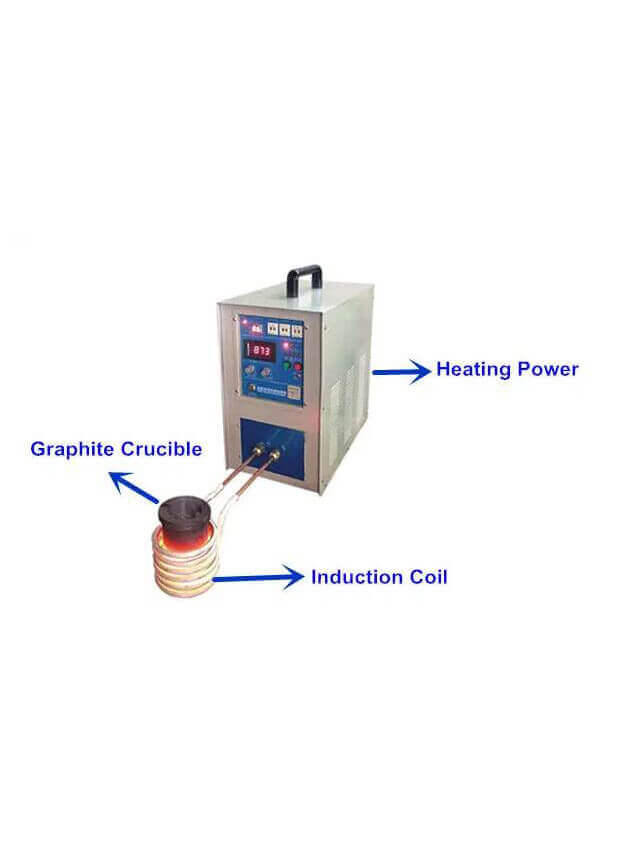

Principales componentes del horno de fusión de oro de alta frecuencia
Bobina de inducción: La bobina de inducción es un componente clave del horno de fusión por inducción de alta frecuencia. Se trata de una bobina de material conductor (normalmente cobre) cuya forma y tamaño dependen del diseño y la aplicación del horno. La bobina de fusión forma un campo electromagnético de alta frecuencia a través de la corriente de alta frecuencia, que se utiliza para inducir la corriente en el metal, generando así energía térmica y calentando y fundiendo el metal.
Recipiente/Crisol: Un recipiente o crisol es la pieza en la que se coloca una muestra de metal o materia prima. Suele estar hecho de materiales cerámicos o de grafito porque estos materiales tienen mejor resistencia al calor y a la corrosión a altas temperaturas. Las bobinas de fusión rodean un recipiente o crisol, lo que permite calentar y fundir el metal de su interior por inducción de alta frecuencia.
Generador de alta frecuencia: Un generador de alta frecuencia es un dispositivo que suministra corriente de alta frecuencia. Convierte la energía eléctrica de la fuente de alimentación de baja frecuencia en corriente de alta frecuencia y la transmite a la bobina de fusión. La potencia y la frecuencia del generador de alta frecuencia pueden ajustarse en función de las necesidades de fusión.
Sistema de refrigeración: Los hornos de fusión por inducción de alta frecuencia generan mucho calor, por lo que se necesita un sistema de refrigeración para mantener estable la temperatura del equipo. El sistema de refrigeración suele incluir un sistema de refrigeración por agua que hace circular agua para enfriar las bobinas de fusión y otros componentes del horno para evitar el sobrecalentamiento.
Sistema de control: Los modernos hornos de fusión por inducción de alta frecuencia suelen estar equipados con avanzados sistemas de control que permiten a los operarios controlar con precisión el proceso de fusión. El sistema de control regula la potencia y la frecuencia del generador de alta frecuencia, así como la temperatura y el tiempo de fusión del horno.
Sistema de circulación del agua de refrigeración: El sistema de circulación de agua de refrigeración se utiliza para enfriar el generador de alta frecuencia y la bobina de fusión para evitar que se sobrecalienten.
Fuente de alimentación y panel de control: La fuente de alimentación y el panel de control proporcionan la interfaz para operar y controlar el horno de fusión por inducción de alta frecuencia. El operador puede ajustar los parámetros de fusión necesarios en el panel y supervisar el estado del proceso de fusión.
【Principio de funcionamiento】
La fuente de alimentación adopta la tecnología de módulo de conversión de frecuencia IGBT de Siemens de estado sólido. Se genera un fuerte campo magnético a través de la bobina de inducción después de que el dispositivo de calentamiento por inducción emita una fuerte corriente de frecuencia variable. Bajo la acción del campo magnético, la superficie de trabajo calentada forma una corriente de vórtice, calentando así rápidamente la pieza de trabajo.
Parámetros técnicos
| Modelo | JXSC-GP15 | JXSC-GP25 |
| Potencia máxima de entrada | 15kw | 25KW |
| Corriente de entrada | 33A | 43A |
| Tensión de entrada | Monofásico 220V 50/60HZ | Trifásico 220V/380V 50/60HZ |
| Frecuencia fluctuante | 30-80KHZ | 20-40KHZ |
| Tiempo de calentamiento | 1-99 segundos | 1-99 segundos |
| Tasa de carga | 0.9 | 0.9 |
| Temperatura del agua | ≤45℃ | ≤45℃ |
| presión del agua | ≥0,15-0,2Mpa | ≥0,15-0,2Mpa |
| Caudal de agua | ≥2L/Min | ≥6L/Min |
| Dimensión | 225*450*480 | 650*250*600 |
| Peso | 25KG | 48KG |
| Mesa de fundición de metales | |||||||
| Modelo | Oro, Plata | Acero, hierro | Cobre, estaño, plomo, zinc | Aluminio, silicio, magnesio | Tensión de entrada | Potencia de entrada | Tiempo de fusión |
| JXSC-GP15 | 2kg | 200g | 2kg | 500g | 220v | 7kw | ≤ 10minutos |
| JXSC-GP25 | 5 kg | 500g | 4 kg | 1kg | 380v | 15kw | ≤ 10minutos |
Casos de éxito
