Planta de procesamiento de estaño de roca 5TPH en Uganda

Planta de procesamiento de estaño de roca 5TPH en Uganda

Fecha de publicación:22 octubre 2022

JXSC ha suministrado con éxito una planta de procesamiento de estaño de roca de 5TPH en Uganda. El cliente tiene su propio equipo de ingenieros para la instalación de esta planta, por lo que no es necesario nuestro servicio de ingeniería in situ. Mientras que ofrecemos un diseño de diseño de detalles con dibujos de construcción de base en consecuencia.

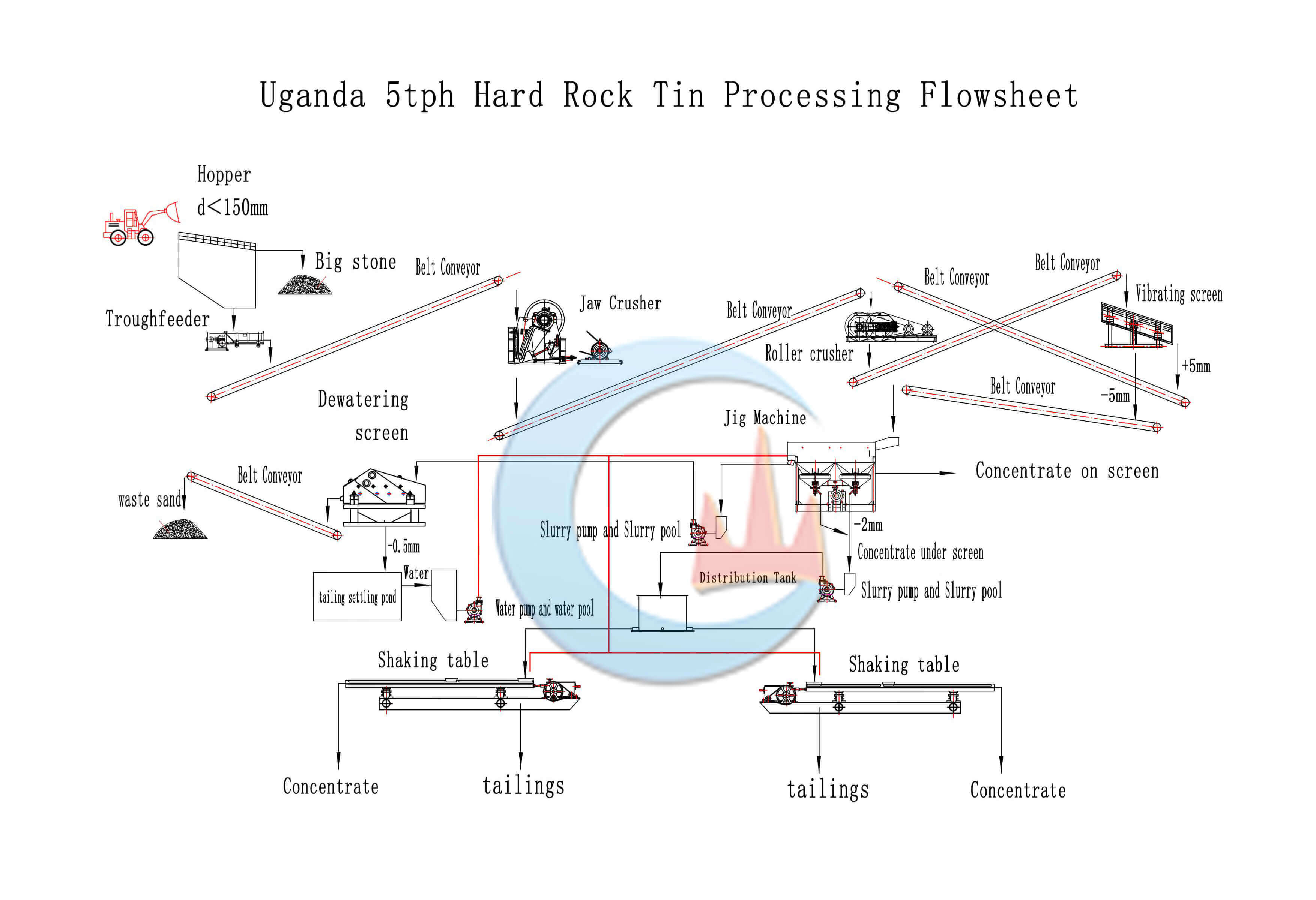

Diagrama de flujo de la planta de procesamiento de estaño de roca 5TPH

Uganda 5tph roca estaño planta de procesamiento

Situación de la mina del cliente

La piedra de roca debe triturarse menos de 5 mm para liberar el estaño interior. La granularidad del estaño oscila entre 2 y 5 mm.

Equipos de extracción de estaño de roca

Esta planta de procesamiento de estaño de roca incluye el alimentador de artesa, trituradora de mandíbulascinta transportadora, trituradora de rodillos, criba vibratoria, máquina jig, bola de hierro (material de trapo /medio), criba de deshidratación, mesa vibrantebomba de lodo y bomba de agua.

Descripción de Flowchat

  1. El mineral en bruto se introduce en una tolva mediante una excavadora, la tolva con la barra Grizzly, que separa la piedra grande de más de 150 mm según los requisitos.
  2. Debajo de la tolva, utilice un alimentador de artesa para alimentar uniformemente el material a la cinta transportadora.
  3. La cinta transportadora lleva la piedra a la trituradora de mandíbulas. El tamaño de la piedra de entrada es de unos 120 mm (en realidad, la piedra en bruto del cliente es inferior a 100 mm) para triturarla en un tamaño inferior de unos 30 mm.
  4. La salida de la trituradora de mandíbulas pasa a la trituradora de rodillos de segunda etapa mediante cinta transportadora.
  5. La trituradora de rodillos tritura la piedra de 30 mm en grava fina de unos 5 mm.
  6. La criba vibratoria para el cribado está aquí. El mayor de 5 mm de nuevo a triturar de nuevo, y el menor de 5 mm va a una máquina de plantilla.
  7. Las de tamaño inferior a 5 mm se introducirán en una máquina de plantilla para separar el estaño mediante una cinta transportadora. La máquina de plantilla con un tamiz de 2 mm malla la abertura. Los de 2-5 mm que pasen por la criba formarán el concentrado, y los de menos de 2 mm que queden por debajo de la criba se introducirán en la mesa de agitación mediante la bomba de lodo.
  8. La mesa de agitación para la separación de estaño fino. Que puede mejorar la actualización. Como hay dos juegos de mesas de agitación, por lo que utilizar un tanque de distribución antes de ellos para una mejor alimentación.
  9. Hay una criba de deshidratación requerida por el cliente, necesidad de reciclar el agua de relaves de la plantilla y la mesa de agitación.
  10. Cerca de la criba de deshidratación se necesitan al menos dos balsas de decantación de residuos. Las partículas inferiores a 0,5 mm irán a las balsas de decantación de residuos para su sedimentación y reutilización. El exceso de cribado es >0,5 mm como arena de desecho y se transfiere a través de la cinta.

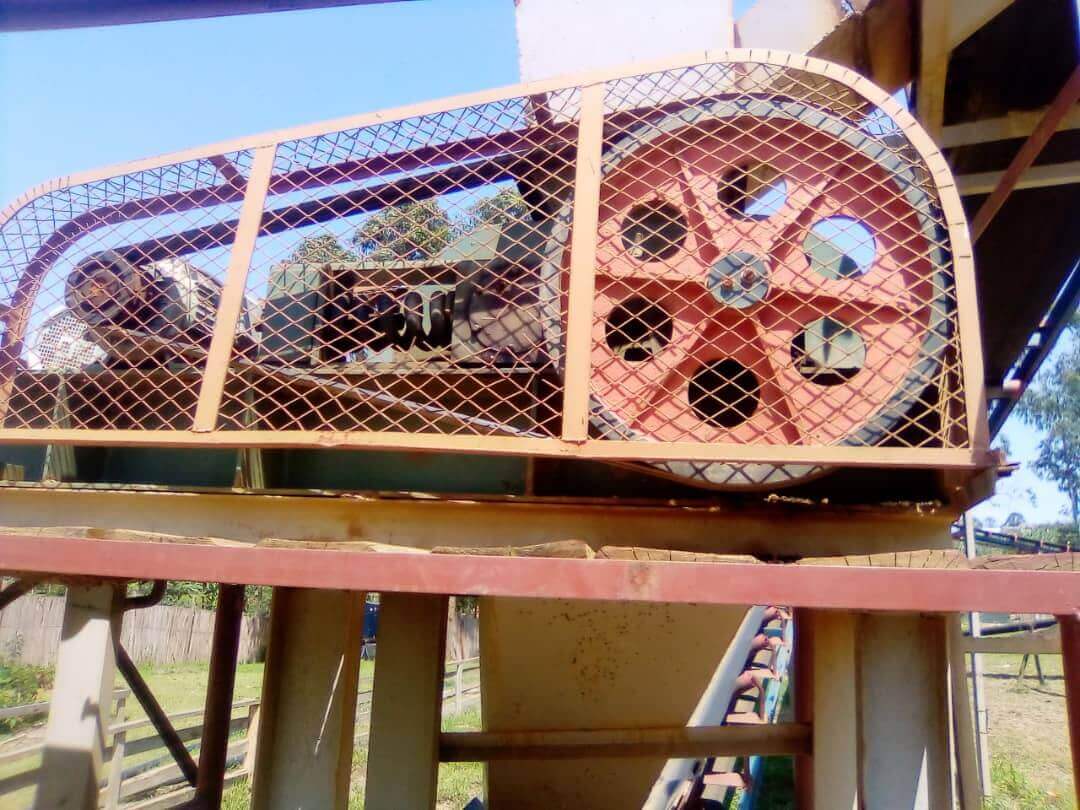

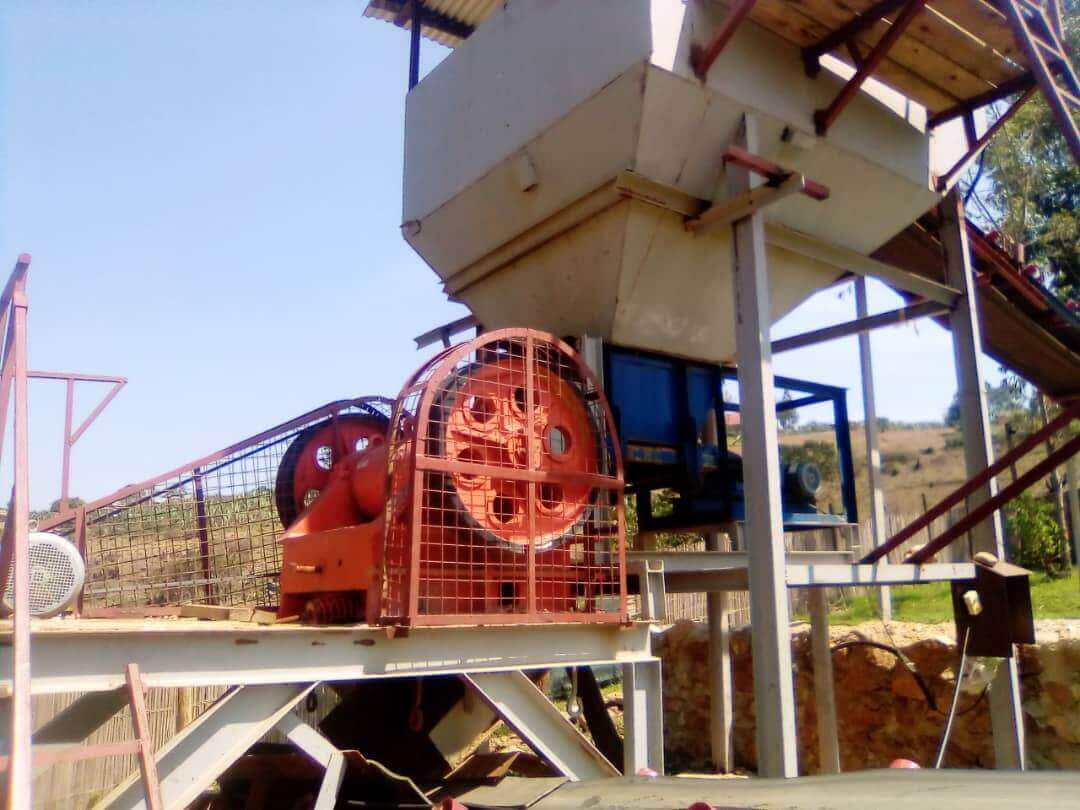

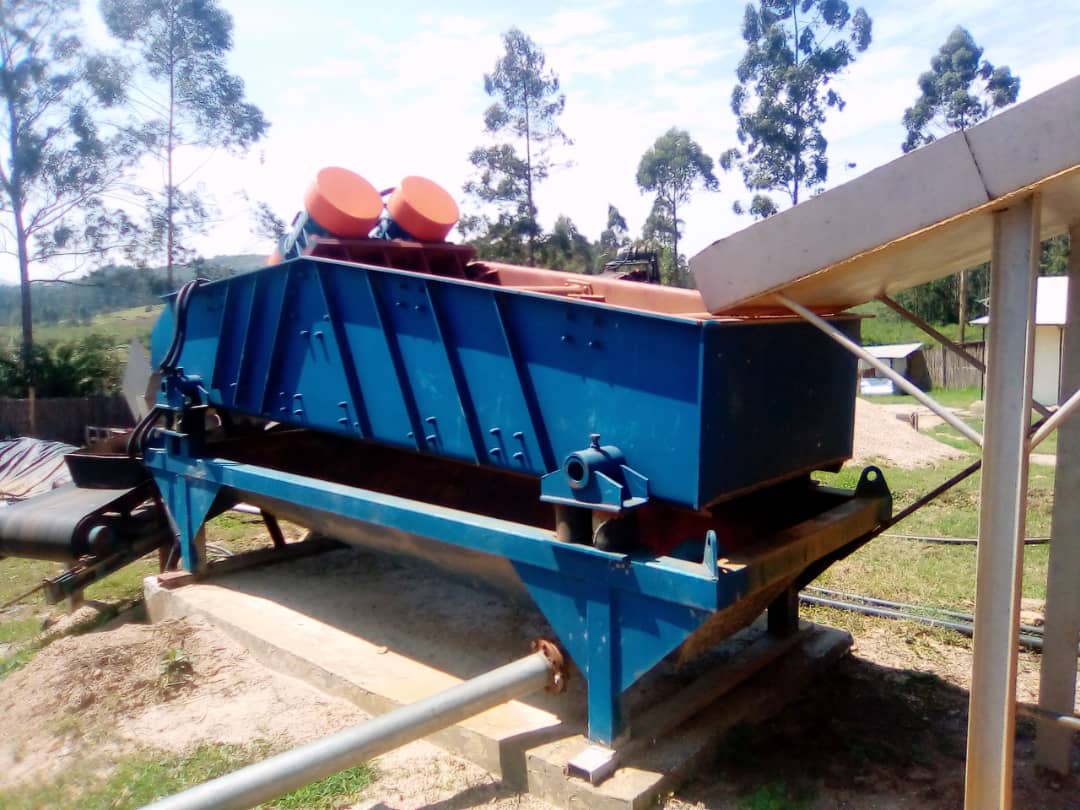

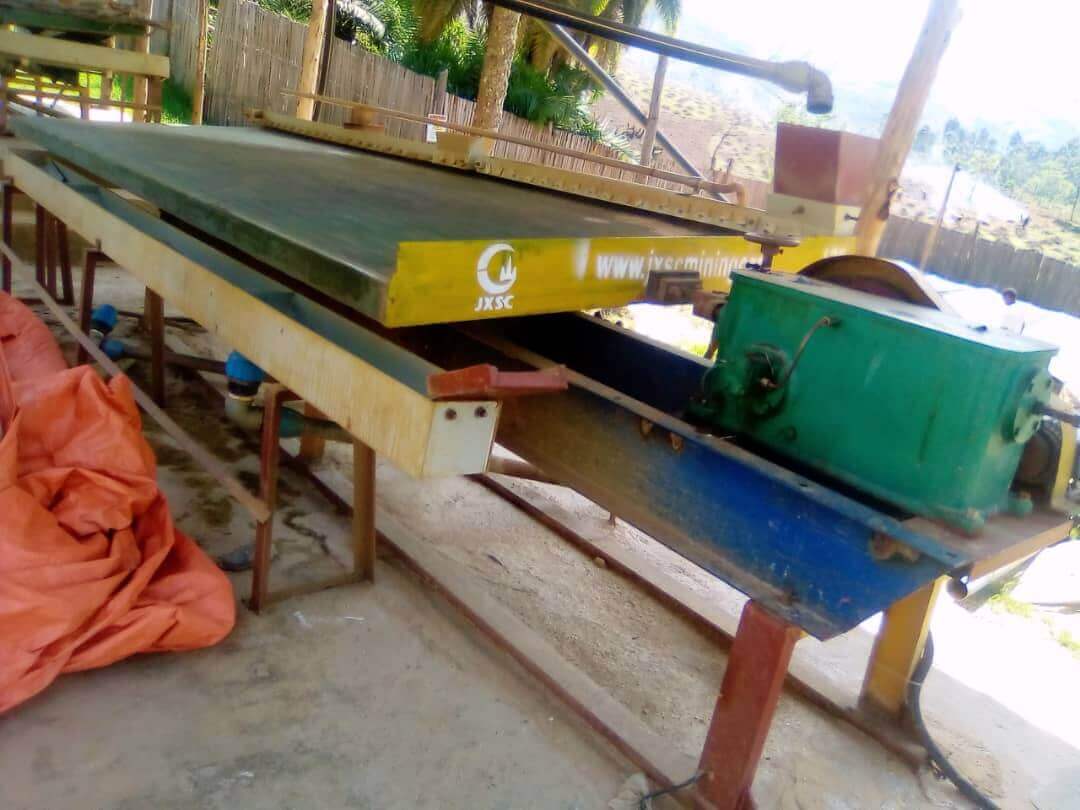

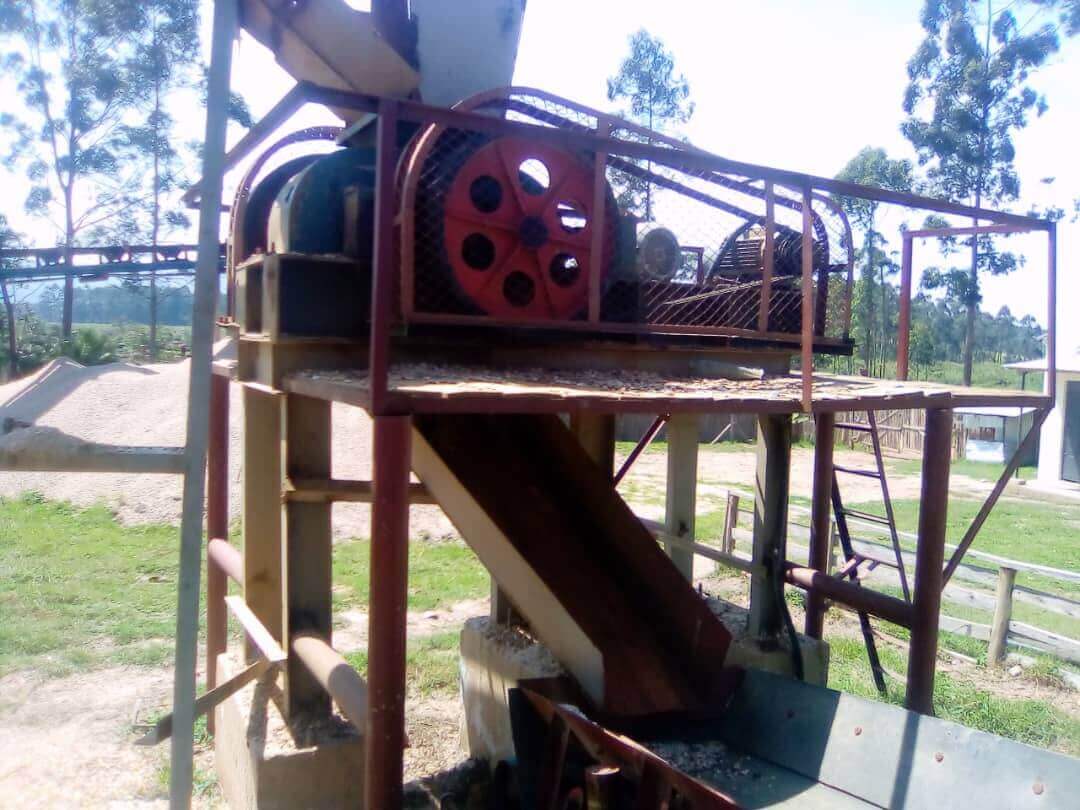

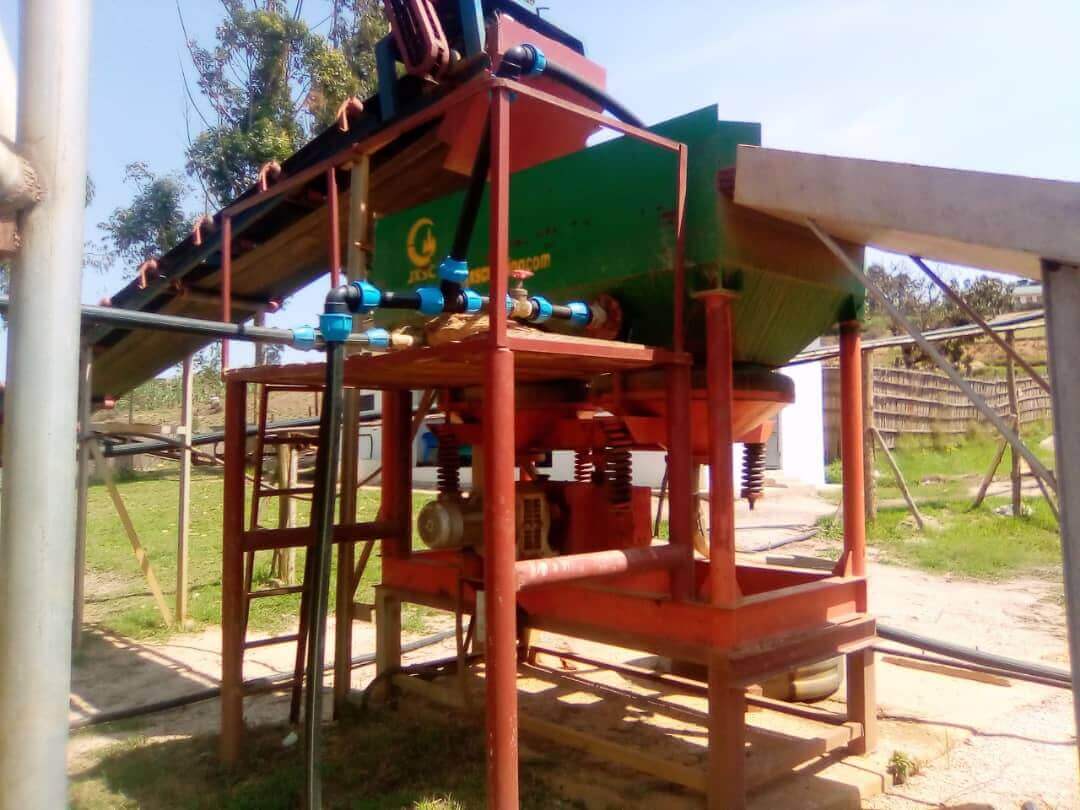

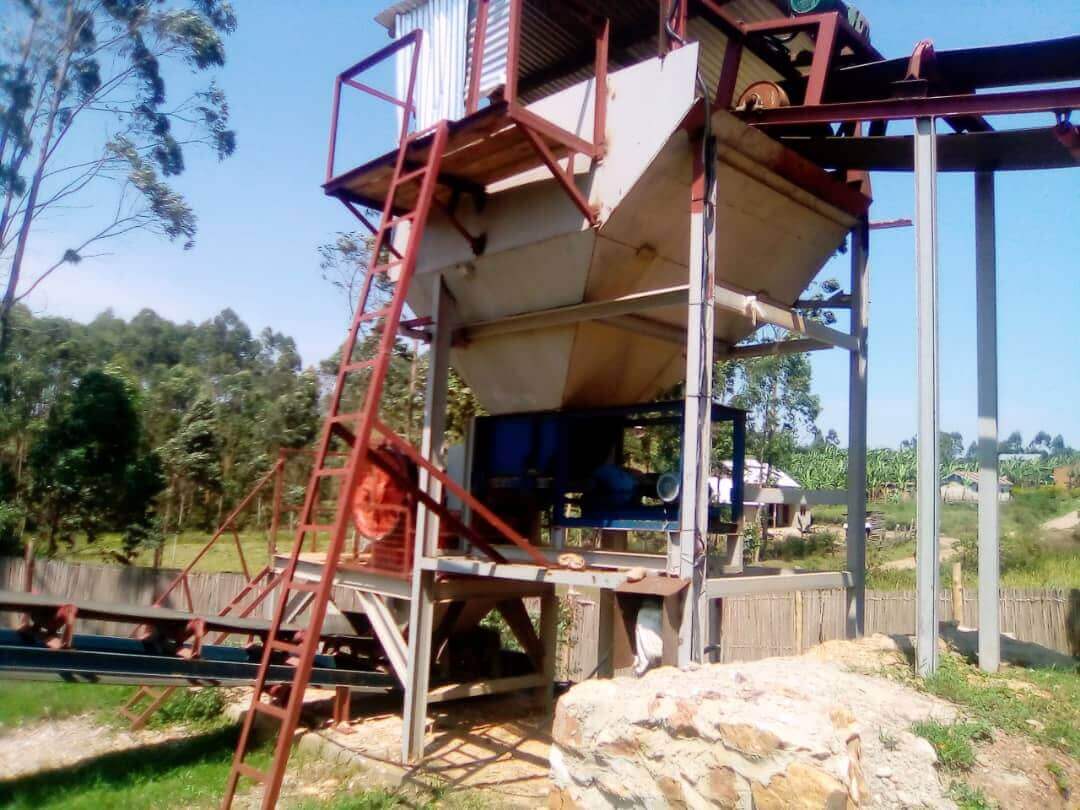

Instalación in situ

Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite
Uganda 5tph roca estaño planta de procesamiento-onsite

JXSC es un fabricante profesional de equipos de minería y experto en soluciones de mineral de minería, tiene muchos casos de éxito como plantas de oro, soluciones de diamantes, etc., Si necesita un servicio de este tipo, por favor. Contacto.
