4 tipos de vibración Anomalías de la criba vibratoria

En criba vibratoria es uno de los equipos que utilizamos a menudo en la producción diaria. Puede cribar y filtrar materiales con eficacia. Sin embargo, a veces podemos encontrar vibraciones anormales, como polarización, vibración torsional, pequeña amplitud y vibración violenta de la criba vibratoria. Esto no sólo afectará a la eficiencia de la producción, sino que también causará daños al equipo. Entonces, ¿por qué se producen estos 4 tipos de problemas en las cribas vibratorias? ¿Y cómo resolverlos?

Cuatro tipos de vibración Anomalías de la criba vibratoria

1. Polarización de Vibrating Screen

Causas de Polarización de Cribas Vibratorias

Las principales razones de la polarización de la criba vibratoria son las siguientes:

1）Problema de apoyo del muelle

• Si los cuatro puntos de apoyo del muelle no se encuentran en la misma línea horizontal, o el muelle está sometido a tensiones desiguales, la diferencia es grande, lo que provocará la polarización del criba vibratoria. Es necesario ajustar la altura del muelle para garantizar que la altura del muelle sea constante cuando está parado.
• Los muelles no se tensan al mismo tiempo, y la diferencia es grande. Es necesario ajustarlo para detectar si la altura del muelle es constante cuando está parado.
• Puede haber problemas con los cuatro fulcros de muelle de la criba vibratoria. La longitud libre de los muelles es la misma, pero el módulo de compresión es inconsistente. Compruebe si los puntos fijos son estables, equilibrados y coherentes.

2）Problema de excitador de criba vibratoria

El problema del excitador también es una causa común de polarización. Compruebe si el excitador funciona correctamente.

3）Problema con el contrapeso del motor

Si el ángulo del contrapeso del motor de la criba vibratoria cambia, o el ángulo del bloque excéntrico del motor de vibración es inconsistente, esto también causará polarización. Compruebe si varios motores de vibración tienen motores individuales fuera de eje o defectuosos.

4）Problema de vibración del motor

• El centro del motor de la criba vibratoria está lejos del centro del acoplamiento en el extremo del vibrador cuando la máquina está parada.
• Los ángulos de los bloques excéntricos del motovibrador son incoherentes. Compruebe si hay motores individuales fuera de eje o defectuosos entre varios motovibradores.

5) Problema de rigidez del cuerpo de la pantalla

Si la rigidez del cuerpo de la pantalla es insuficiente, incluyendo si la placa de la pantalla está fija, esto también causará polarización. Debe comprobarse la rigidez del cuerpo de la pantalla para asegurarse de que no está flojo, incluyendo si la placa de la pantalla está fija.

6) La rigidez general de la máquina de criba vibratoria es insuficiente.

Si la compresión del muelle es la misma, se debe sobre todo a que la rigidez global de la criba vibratoria es insuficiente. Puede observar si la situación mejora reduciendo la frecuencia. Este tipo de avería es más difícil de tratar.

Soluciones a la polarización de la criba vibratoria

• Compruebe si los ángulos de los bloques excéntricos de los dos motores vibratorios están ajustados para que sean coherentes, apriételos y prohíba estrictamente que los bloques excéntricos se desplacen después de aflojar los pernos.
• Seleccione muelles de soporte con una rigidez consistente, una flexibilidad moderada y una capacidad de carga suficiente para garantizar el buen funcionamiento general de la criba vibratoria.
• El proceso de alimentación debe ser continuo y uniforme para evitar la alimentación unilateral o excesiva, que causará dificultades en la descarga de la criba vibratoria.
• La posición de instalación y el ángulo de adaptación del motor vibratorio son muy importantes. Generalmente, el ángulo de instalación entre el motor de vibración y la criba vibratoria es 30-45 grados, lo que permitirá la doble amplitud de la criba vibratoria para lograr el mejor efecto de uso.

Los métodos anteriores pueden resolver eficazmente el problema de polarización de la criba vibratoria, garantizar el funcionamiento normal del equipo y prolongar su vida útil.

2. Vibración torsional de la criba vibratoria

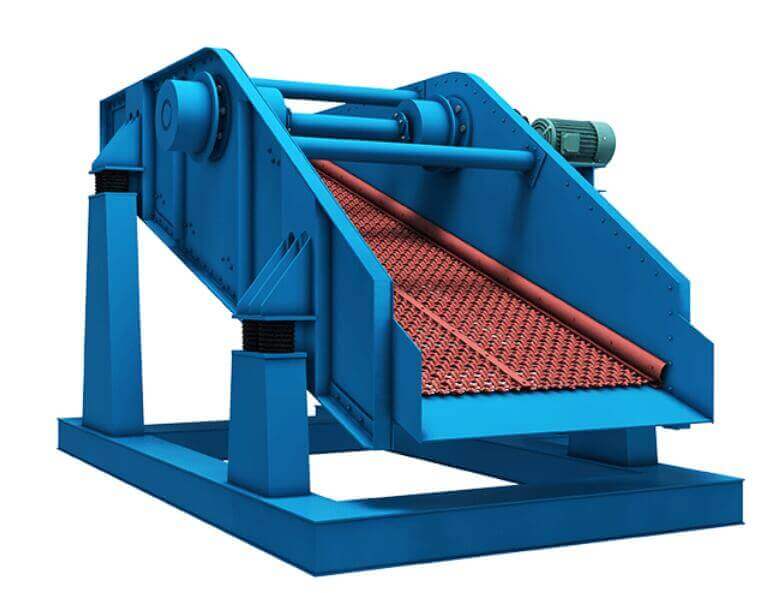

En "vibración torsional" fenómeno se produce a menudo en cribas vibratorias linealesLa criba vibratoria está equipada con dos motores de accionamiento para garantizar una eficacia y una fuerza de vibración suficientes. Cuando las fuerzas de excitación generadas por los dos motores se compensan entre sí en la dirección paralela al eje del motor y se superponen en una fuerza combinada en la dirección perpendicular al eje del motor, el material en la criba vibratoria se mueve normalmente de forma lineal, que es la trayectoria normal de trabajo de la criba vibratoria. criba vibratoria. Sin embargo, si las direcciones de las dos fuerzas de vibración anteriores están desviadas, desplazadas, o los parámetros de amortiguación del muelle y los diferentes componentes de la criba vibratoria fallan, hará que la caja de la criba produzca un "fenómeno de vibración torsional", acompañado de problemas como desviación del material, resonancia y estancamiento. Cuando el equipo presenta un fenómeno de "vibración torsional", no sólo afectará el efecto de cribado, sino que también dañará la estructura del equipo, resultando en una distribución desigual de la fuerza de vibración, agrietamiento de la caja de cribado del equipo, y acortando en gran medida la vida útil de la criba vibratoria.

Causas de "vibración torsional"

• La dirección de la fuerza excitadora generada por el vibrador de la criba vibratoria se desvía o desplaza;
• El sistema de amortiguación por muelle y diferentes componentes de la criba vibratoria lineal fallan;
• La criba vibratoria lineal no se coloca sobre una superficie horizontal, y la superficie de la criba no puede permanecer horizontal.

Cómo resolver ¿Vibración torsional?

1) Diseño y fabricación

• Compruebe si el marco de la pantalla es un rectángulo estándar y no un paralelogramo.
• Durante el proceso de diseño y fabricación, compruebe si el soporte del muelle de la máquina de cribado se encuentra en el mismo plano horizontal y si la rigidez del muelle seleccionada es la misma.
• Si la autosincronización entre los dos vibradores es normal.
• Los ángulos de fase de los bloques excéntricos principales y auxiliares de la criba vibratoria en las dos placas laterales en el mismo eje se ajustan para que sean consistentes porque está relacionado con que la fuerza excitante generada sea consistente.

2) Instalación

• Si el soporte del muelle de la máquina de criba puede instalarse en el mismo plano horizontal, si la cantidad de compresión actual es la misma y si el error no puede superar los 5 mm.
• Cuando se instala la junta universal, si los ángulos de fase en ambos lados son los mismos, y otras razones deben ser juzgados más de acuerdo con la máquina de pantalla específica y las condiciones de aplicación.

3. La pequeña amplitud de la criba vibratoria

Las razones de la pequeña amplitud de la criba vibratoria pueden incluir fallos del vibrador, tensión de alimentación insuficiente, muy pocos bloques excéntricos o ángulos demasiado pequeños, gran cantidad de alimentación que conduce a una acumulación excesiva de material, diseño poco razonable del muelle y fallos del equipo.

Razones para la pequeña amplitud de la criba vibratoria

• Tensión de alimentación insuficiente
  Si la línea no está conectada de acuerdo con la normativa, la tensión es insuficiente, lo que provocará que la amplitud de la criba vibratoria sea demasiado pequeña.
• Demasiados pocos bloques excéntricos
  Puedes intentar aumentar el número de bloques excéntricos para aumentar la amplitud.
• El ángulo del bloque excéntrico es demasiado pequeño
  Si está equipado con un motor de vibración, el ángulo de los bloques excéntricos en ambos extremos del eje del motor también afectará a la amplitud. Cuanto menor sea el ángulo, mayor será la fuerza de excitación y la amplitud. Por el contrario, la amplitud se hace más pequeña, por lo que la amplitud se puede ajustar cambiando el ángulo.
• Gran volumen de alimentación y gran acumulación de materiales
  Si la piedra entregada a la superficie de la criba de una sola vez supera su rango de carga, el material restante o acumulado en la superficie de la criba y en el embudo bajo la criba será demasiado, lo que provocará un aumento de la carga del equipo y afectará a la amplitud.
• Diseño irrazonable del muelle
  Al diseñar el muelle, la variable neta del muelle debe ser inferior a la altura del dispositivo, de lo contrario, la amplitud de la criba vibratoria será demasiado pequeña; pero si la variable neta del muelle es demasiado grande, puede provocar que el cuerpo se desprenda del muelle.
• Causas de avería de los equipos
  Por ejemplo: Daños en el motor o en los componentes eléctricos, fallo del vibrador, etc.

Amplitud pequeña Soluciones

Las soluciones a los problemas mencionados incluyen, entre otras, inspeccionar y reparar el vibrador, garantizar el suministro correcto de tensión, ajustar el número y el ángulo de los bloques excéntricos, controlar la velocidad de avance, diseñar adecuadamente los muelles y reparar o sustituir rápidamente las piezas dañadas del equipo.

4. Vibración violenta de la criba vibratoria

Razones y soluciones

Las razones y soluciones para la vibración excesiva de la criba vibratoria incluyen principalmente los siguientes aspectos:

• Fuerza de excitación excesiva: Si la potencia y el modelo del motovibrador no coinciden, o si la fuerza de excitación del motor se ajusta más allá del rango nominal para aumentar el rendimiento o la precisión del cribado, la criba vibratoria puede vibrar demasiado. La dirección solución es para ajustar la fuerza de excitación dentro del rango de rodamiento del motor o consulte al fabricante para que le recomiende un modelo razonable.
• Dureza excesiva del muelle amortiguador de vibraciones: El muelle amortiguador de vibraciones se utiliza para conectar la base de la criba y el marco de la criba. Si la dureza del muelle es demasiado grande, es posible que no se consiga el efecto amortiguador, lo que provocará vibraciones durante el funcionamiento del equipo. El solución es elegir un muelle mejor o ajustar la dureza del muelle.
• Instalación incorrecta: Si el terreno de instalación es irregular o está mal instalado, puede provocar vibraciones excesivas. Al instalar la criba vibratoria, presta atención a la planitud del suelo y a una instalación correcta.
• Pernos de anclaje sueltos: En caso de vibraciones prolongadas, los pernos de anclaje pueden aflojarse, haciendo que la criba vibratoria vibre demasiado. El sitio solución es comprobar y apretar los pernos de anclaje.
• Problema de dirección del motor: Si la dirección del motor es inconsistente o la potencia es diferente, puede provocar que la criba vibratoria salte violentamente. El solución es reajustar la dirección del motor o el bloque excéntrico para asegurar que la dirección del motor es consistente.
• Problema de rodamiento: Los problemas de precisión, lubricación y coincidencia del rodamiento también pueden afectar a la vibración de la criba vibratoria. Por ejemplo, la ondulación de la superficie del rodamiento, la lubricación deficiente o los problemas de coincidencia entre el anillo exterior y el orificio de soporte pueden hacer que la criba vibratoria vibre demasiado. El solución es mejorar la precisión de procesamiento de la superficie del rodamiento, mejorar las condiciones de lubricación y ajustar la correspondencia entre el anillo exterior y el orificio de apoyo.

Criba vibratoria polarización, vibración torsional, pequeña amplitud y vibración severa son los problemas más frecuentemente consultados durante el uso de una criba vibratoria. Este artículo resume las causas y soluciones de estos cuatro tipos de fallos por vibración, que pueden ayudar a mejorar la eficiencia productiva de la criba vibratoria y prolongar la vida útil del equipo.
