La mina de cobre de Chengmenshan es una mina de cobre a cielo abierto del Grupo Jiangxi Copper. Hay 2 sistemas de procesamiento de minerales, todos los cuales utilizan alimentador delantal pesado transferir los minerales a la cinta transportadora.
A medida que aumente la capacidad de producción de la mina, aumentará el desgaste de la placa protectora del alimentador de placas pesadas, lo que acortará su vida útil. La sustitución de la placa protectora es la principal carga de trabajo de mantenimiento del alimentador de placas pesadas, el mantenimiento de inactividad restringe la eficiencia de trabajo.
Únase a nosotros para saber cómo prolongar la vida útil del alimentador de delantal.
Modelo de alimentador de delantal 1200 mm×6048 mm
Anchura de la cadena: 1200 mm
Velocidad de alimentación: (0,064～0,1) m/s (control de frecuencia)
Capacidad: 200～350 t/h
Tamaño de alimentación: ≤300 mm
Densidad aparente del material: 1960 kg / m3
Modelo de motor: YP2-180M-4, 18,5 kW
Modelo de reductor: M5RHT60, relación de velocidad: 436,87.
La placa protectora de dos lados del depósito de mineral utiliza acero resistente al desgaste, su vida útil es de unos 6 meses.
Nuestro ingeniero descubrió que la parte del perno de montaje de la placa de protección estaba muy desgastada, y existía el riesgo de que se cayera la placa de protección, lo que causaba un peligro para la seguridad del proceso siguiente.
Según el análisis, la protección no está sometida a tensiones uniformes, y el desgaste de la parte inferior es más serie que el de la superior.
Debido principalmente al movimiento relativo del mineral y la placa protectora, se genera la fricción de deslizamiento y la fuerza de presión, provocando así el desgaste de la placa protectora.
Además, a medida que el mineral cae de la pila al fondo, el mineral del fondo se mueve más rápido y recibe más fuerza de presión. Según el principio de fuerza y reacción, la parte inferior del escudo es aplastada por el mineral. La fuerza y la fricción también son mayores, por lo que la parte inferior de la placa protectora se desgasta más gravemente.
(1) Añada el dispositivo de protección de pernos. Se ha diseñado un saliente redondo de 20 mm de grosor en cada orificio para proteger los pernos.

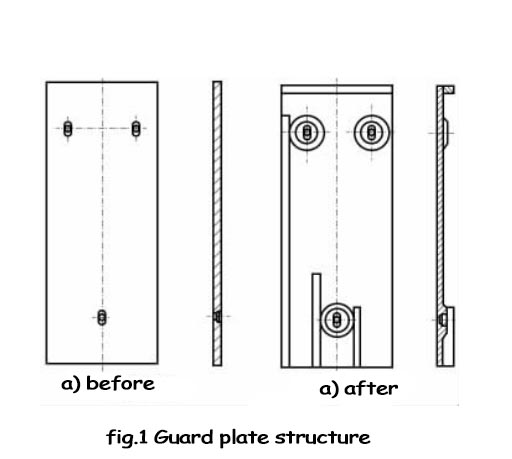

(2) Uso inteligente de la banda resistente al desgaste (Fig. 1). Según la trayectoria de desgaste del mineral de material, añada una banda resistente al desgaste en el panel (470 mm × 30 mm × 40 mm), y añada 3 bandas resistentes al desgaste en la parte inferior (1075 mm × 30 mm × 40 mm, 400 mm ×30 mm × 40 mm, 250 mm × 30 mm × 40 mm).

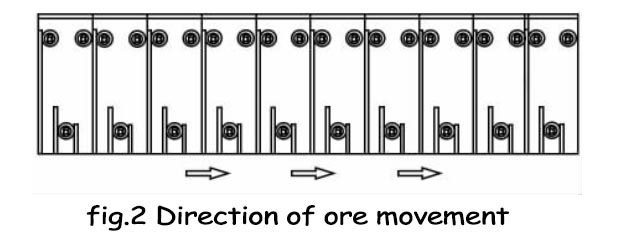

Cuando el alimentador de placa pesada está en funcionamiento, el espacio formado entre las bandas de desgaste se llenará de mineral fino y mineral pequeño. Estos minerales pequeños y la placa protectora están relativamente estáticos, formando una capa protectora de la placa, reduciendo el desgaste causado por la fricción directa entre la placa protectora y el mineral grande, alargando así la vida útil de la placa protectora (Fig. 2).

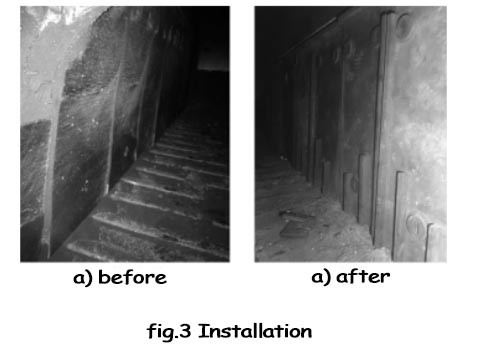

Mediante el diseño de optimización estructural de las placas de protección a ambos lados del depósito de mineral de la mina, se ha resuelto por completo el problema del desgaste desigual y el desgaste grave de la placa de protección, y la vida útil de la placa de protección optimizada se prolonga de 6 a 24 meses (Figura 3).
El proyecto ha logrado buenos resultados, ha resuelto el problema de la corta vida útil de la placa protectora, ha reducido la frecuencia de mantenimiento y reparación del alimentador de delantal pesado, ha reducido la presión laboral del personal de mantenimiento y ha mejorado la eficiencia operativa del equipo y la estabilidad del sistema de producción.
