Proceso de extracción del coltán Concentradores de plantilla

Tiempo de publicación:01 noviembre 2018

JXSC Mine Machinery Factory proporciona proceso de minería de coltán Concentradores Jig desde hace más de 30 años, se centran en la tantalita, tantalio, columbita, niobio y otros metales de tierras raras y minerales como el oro, diamante, cromo, estaño, tungsteno y plantas de procesamiento de arena de sílice.

Concentradores Jig para el proceso de extracción de coltán

JXSC ha establecido una serie de exitosos proyectos de minería de coltán para nuestros clientes. Aquí se muestra una planta completa de procesamiento de coltán aluvial para nuestros clientes de Uganda:

  • Descripción de la mina de coltán: La mina de coltán del cliente es de tipo aluvial, sin embargo, el mineral en bruto contiene algunas rocas grandes que también tienen coltán, por lo que sugerimos utilizar una trituradora de cono para triturar las rocas de menos de 10 mm, a continuación, alimentar a los separadores Jig.
  • Capacidad de procesamiento: 100 toneladas por hora

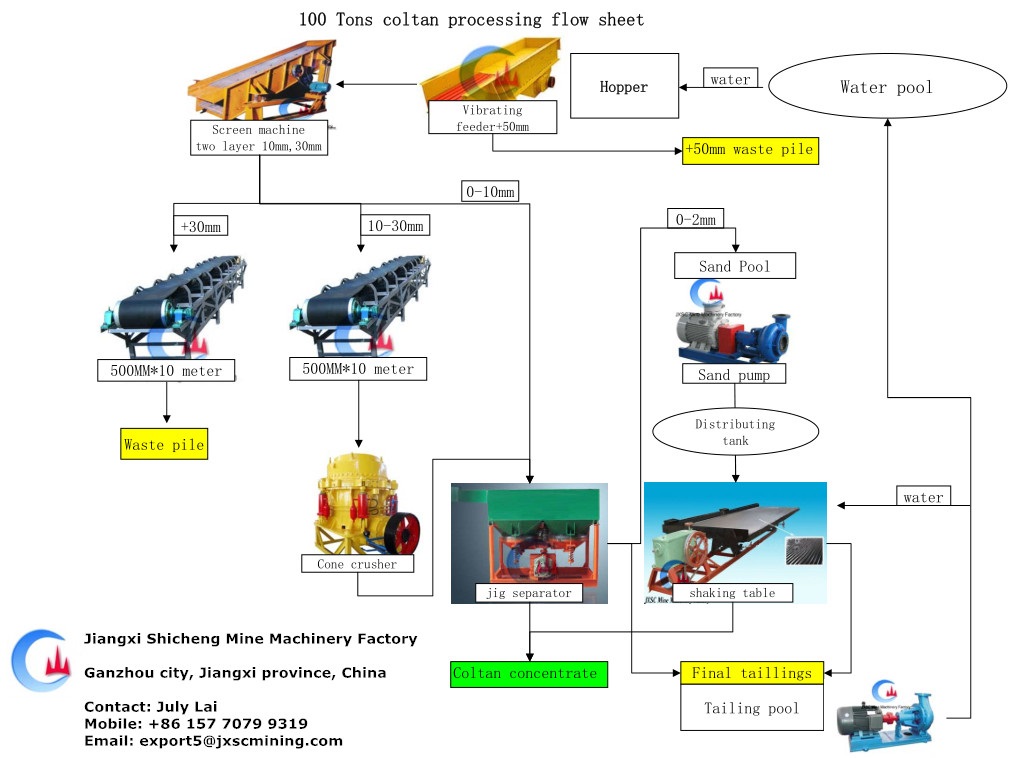

  • Flujo de procesamiento del coltán: Alimentador de materiales -> Criba vibratoria -> Trituradora de cono -> Separador de plantilla -> Mesa vibratoria -> Separador magnético
  • imágenes in situ y diagrama de flujo del proceso del coltán diseñamos
coltan mining jig concentrators
STW-jig-machine

Descripción de los concentradores de plantilla

En concentrador jig de dientes de sierra es un producto específico eficaz y que ahorra energía separador gravitacional que ha encontrado una amplia aplicación en la recuperación de diversos tipos de minerales. A diferencia de la máquina de jigging tradicional, los concentradores de jig STW producen un flujo de agua ascendente rápido y un flujo descendente lento, por lo que la capa del lecho se eleva integralmente y se asienta completamente con un largo tiempo suelto efectivo. Como resultado, la máquina de jig STW tiene un rendimiento extremadamente bueno para la recuperación de partículas de fracción fina.
JXSC jig máquina es ampliamente utilizada en el beneficio de tungsteno, estaño, oro, diamante, hierro, titanio, hierro, coltán, manganeso, fluorita, cromo. También se puede utilizar para la recuperación de partículas de aleación de escoria de manganeso, escoria de cromita y escoria inoxidable, etc.

Aplicaciones de los concentradores Jig

Los separadores de plantilla pueden utilizarse en las siguientes aplicaciones:

  • Recuperación de concentrados acabados a partir de menas en las que se liberan los granos minerales. Recuperación de minerales de diversos tipos que se encuentran en depósitos de Placer / Aluviales, o rocas descompuestas.
  • Recuperación de minerales a partir de minerales primarios/de roca dura, que pueden liberarse mediante un proceso de trituración/molienda, es decir (diamantes, piedras preciosas de color, barita, fluorita, oro y otros metales preciosos, metales básicos, metales ferrosos, metales ligeros, carbón) y minerales pesados de todo tipo.
  • Operación de desbastado, para descartar la roca estéril antes del tratamiento final del concentrado bruto.

Ventajas de los concentradores Jig

  • Estructura compacta y superficie de ocupación reducida
  • Ahorro de energía y funcionamiento continuo
  • Alta recuperación, alto rendimiento por unidad y bajo consumo de agua
  • Instalación sencilla y mantenimiento mínimo
  • La carrera y la frecuencia de la carrera se pueden ajustar fácilmente
ModeloPlantilla de áreaIctusIctusTamaño del piensoAgua HutchAgua a presiónCapacidadPotenciaDimensiones totalesPeso
m2mmr/minmmmmkg/cm2mpat/hmmt
JT0.57-10.578.5-12 (M12)
10-17 (M17)
60-16061-2≥ 0.31-2.51.51560× 820
× 1550
0.612
JT1-11.04  102-3 4-102.21322× 1190
× 1915
0.9
JT2-22.288.5-12 (M12)
10-17 (M17)
60-160102-4≥ 0.38-1533225× 1550
× 2150
1.637
JT3-13.310-4780-110203-6≥ 0.110-155.52662× 2000
× 3030
3.26
JT4-247-3050-125104-8≥ 0.18-167.54240× 1990
× 5750
4.6
JT4-2A47-3050-125104-8≥ 0.18-1644240× 1990
× 2750
4.6
JT5-24.8615-2580-120104-10≥ 0.110-207.5

Nuestra fábrica JXSC cuenta con un experimentado equipo de ingeniería, que puede hacer diseño de concentradores jigAdemás, ofrecemos a nuestros clientes servicios profesionales de puesta en marcha, formación y posventa completos.
