Debemos prestar atención al uso de la nueva báscula electrónica para cinturones. Muchos casos llevarán a la báscula de cinta a grandes errores de medición. Por ejemplo la configuración de los parámetros no es completa, los parámetros por defecto son diferentes de la situación real, no establece el punto cero de acuerdo con el peso real de la cinta, y no realiza la calibración antes del uso. Por lo tanto, debemos depurarlo y recuperarlo al rango de precisión correcto antes de utilizarlo. ¿A qué problemas hay que prestar atención al depurar la báscula electrónica de cinta?
Tiempo de publicación：18 agosto 2022
Debemos confirmar que el cableado es correcto y luego continuar la operación de la siguiente manera:
Pulse tres veces la tecla de menú del instrumento. En el menú tres, diagnóstico, el instrumento supervisará y mostrará la entrada del sensor de pesaje de dos vías (valor D AD) y la entrada de velocidad de 11 vías (valor de frecuencia).
Nota: Cuando la escala está vacía, es posible que el sensor sea demasiado pequeño si el valor D AD es demasiado grande (más de 20000). Si es D 1000AD, indica que el sensor es demasiado grande o que el cableado es incorrecto, no hay señal. Si es D 65535AD, la conexión de los cables es incorrecta o el sensor de pesaje está dañado.
La segunda línea es el pulso de velocidad. Cuando la cinta está abierta, no puede ser 0.
La depuración de las básculas de cinta
Establecer el ciclo de la cinta (hacer que la cinta vacía funcione a la velocidad máxima).
Antes de introducir los datos, mida con precisión los datos de la circunferencia de la cinta, que debe ser correcta. Haga funcionar la cinta transportadora en vacío a la velocidad máxima, dibuje una marca en la cinta y calcule el tiempo que tarda la marca en girar tres veces. Si el tiempo de funcionamiento es inferior a 180 segundos, deje que la cinta siga funcionando y girando, hasta que el número de rotaciones sea> 3 y el tiempo de funcionamiento sea> 180S.
Pulse Menu 2→Calibrate Data→Scroll down to Establish Test Cycle→Manual→Introduzca la longitud de la cinta (la circunferencia real de la cinta debe ser exacta)→Pulse Continue→Introduzca el número de vueltas (debe ser mayor que 3)→Pulse Continue→Introduzca el tiempo (debe ser mayor que 180 segundos) → pulse start → espere a que el tiempo cuente → pulse return, el ciclo de la cinta se establece en este momento, y la velocidad mostrada es la velocidad de funcionamiento actual.
Calibración a cero (quitar el peso de la cinta)
Pulse Menu 1→Zero Calibration→Press Start→Time Countdown Stop→Change→Run*Para el primer uso de esta operación, por favor, calíbrela tres veces seguidas, y para el uso diario posterior, por favor, realice la calibración del punto cero frecuentemente o una vez al día. Si el valor de error del punto cero es inestable o no puede encontrar el punto cero después de múltiples calibraciones del punto cero, por favor compruebe los siguientes elementos:
- Si el sensor de pesaje está conectado correctamente
- Si el rodillo de pesaje se ha conectado con el bastidor del transportador, la fricción y otros factores.
- Compruebe la correa y la polea tensora de pesaje para ver si la conexión es eficaz.
- Compruebe si la polea tensora gira con normalidad.
● Calibración física
En primer lugar, preparar algo con el peso exacto, como el peso de equilibrio, o varias bolsas de diferentes materiales, primero pesar el peso de cada bolsa con una balanza de banco, y calcular el peso total.
- En el menú principal 1, pulse la calibración física, y la pantalla mostrará "Calibración física".
- La báscula de cinta está en ralentí y, a continuación, pulse "Menú Inicio".
- Poner en marcha la báscula de cinta después de que la velocidad sea estable y presionar, transportar una cierta cantidad de materiales sobre la báscula.
- Pulse "Continuar" para transportar los materiales para la calibración en la báscula de cinta. En este momento, el instrumento comienza a acumular: XXXX. XX t, XXX. XX t/h.
- Pulse la tecla "Finalizar" para terminar la operación.
- Parada Finalizada
Al realizar una calibración física, la resolución de la acumulación y el flujo es diez veces superior a la habitual. Cuando todos los materiales pasen por la báscula de cinta, pulse la tecla finalizado (si pulsa stop, saldrá del proceso de calibración física).
Compruebe si los parámetros introducidos son correctos y consulte al ingeniero si es necesario.
La fórmula clave de la escala de la correa: en el menú, dos calibraciones de intervalo, pulse Manual, y hay un valor de intervalo. Puede cambiar este valor de intervalo manualmente. Fórmula específica: nuevo valor de intervalo=(peso real/peso visualizado)*viejo valor de intervalo o nuevo valor de intervalo=(1±error a ajustar)*viejo valor de intervalo.
Por ejemplo, si aumentamos 0,5% de la cantidad de sobrealimentación mostrada por el medidor, en este momento, el nuevo valor de intervalo=1,005*valor de intervalo antiguo. Por ejemplo, si reducimos 0.5% de la cantidad de sobrealimentación mostrada por el instrumento, el nuevo valor de intervalo = 0.995 * el valor de intervalo antiguo.
Si las condiciones de campo no permiten la calibración física, consulte la siguiente calibración de cadena y código de cadena.
Llegados a este punto, la instalación y la depuración de la báscula de cinta han terminado. Para que el trabajo posterior sea más libre de preocupaciones, copie el valor del ciclo de la cinta, el valor cero y el valor del intervalo.
● Datos de calibración

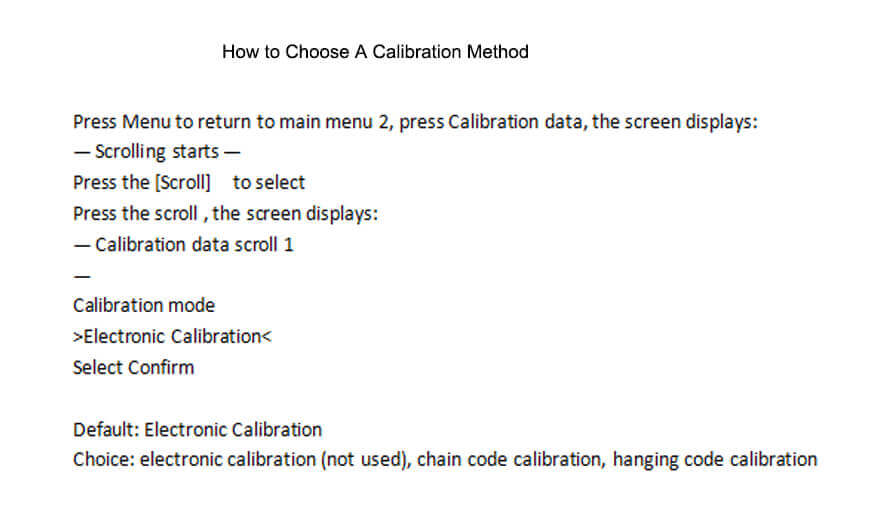

1. Elegir un método de calibración
Seleccione el método de calibración que necesite (código de cadena o código colgante) y pulse la tecla Aceptar para confirmar.
Esta operación es para confirmar el método de calibración de la calibración automática a intervalos más tarde. Si se utiliza el código de cadena, seleccione el código de cadena y el modo de código de cadena para el código colgante.
Este valor se introduce tras el cálculo automático realizado por el medidor. Puede comprobar si el valor es coherente después del cálculo según la fórmula. Si son incoherentes, compruebe el modelo de báscula de correa, el intervalo de la polea tensora, la longitud de la correa y el peso colgante en los datos de la báscula.

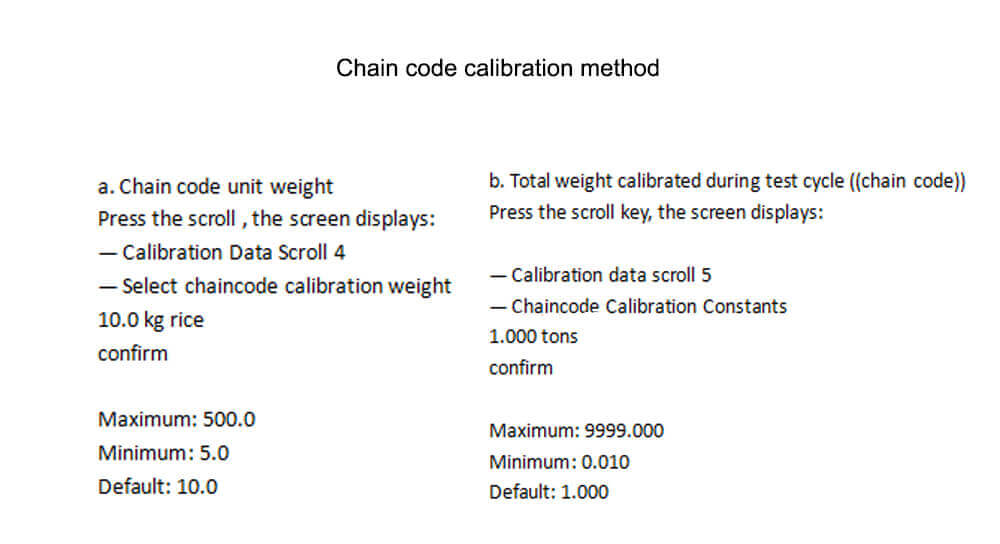

Las constantes de calibración del método de cálculo son las siguientes.
Cálculo de la constante de calibración
El código de la cadena de calibración determina la carga equivalente de la cinta (kg/m). Kg/m es el peso real del código de cadena de calibración.
Código de cadena Constante de calibración = (kg/m) * Ciclo de prueba Longitud de la correa (Lt) / 1000
Ejemplo: Longitud de la cinta del ciclo de prueba = 180 metros
kg/m = 30
Constante de calibración del código de cadena 30*180/1000=5,4 toneladas
2. Método de calibración del código de registro
Peso colgado
Pulse la tecla de desplazamiento y aparecerá la pantalla:
- Desplazamiento de los datos de calibración 6
- Seleccione el peso de calibración para el código
10 kg
confirmar
Máximo: 2000
Mínimo: 5
Predeterminado: 10
El peso total de la calibración durante el ciclo de prueba ( (Cambio de código) )
Pulse el desplazamiento y aparecerá la pantalla:
- Datos de calibración Scroll 7
-Código Constantes de Calibración
1.000 toneladas
confirmar
Máximo: 9999.000
Mínimo: 0.010
Por defecto: 1.000
Este valor se introduce tras el cálculo automático realizado por el medidor del instrumento. Puede comprobar si el valor es coherente después del cálculo según la fórmula.
La cMétodo de cálculo cconstantes de calibración son como:
(1) Carga equivalente de código registrado
Kilogramo/metro (kg/m) = peso colgado (kg)/ longitud de la sección de medición (D)
Peso suspendido = peso estático aplicado al rodillo de pesaje
Ejemplo: Kg = 100
D = 2,4 metros
kg/m= 100/2,4= 41,67 KG/M
(2) Constante de calibración del código colgante
Constante de calibración del código colgante = kg / m * longitud de la cinta del ciclo de prueba (Lt) / 1000
Ejemplo: Lt= 180m
Constante de calibrado del código de suspensión=41,67*180/1000=7,5 toneladas
● Calibración por intervalos
Después de ajustar la calibración del punto cero y los datos de calibración, pulse menu para volver al menú principal 1, pulse la calibración del intervalo y la pantalla mostrará
- XX intervalo de calibración
-cinturón de arranque
Vuelva a pulsar el botón de inicio
inicio salida manual
La calibración a intervalos puede utilizar tres métodos diferentes de calibración de carga analógica: calibración electrónica (no utilizada), calibración de código colgante, calibración de código de cadena,
El medidor del instrumento se calibra según el método de calibración y la constante de calibración seleccionados en los datos de calibración.
Si elige el modo de calibración de código colgante o de código de cadena, añada la carga simulada (el código colgante se cuelga en el centro de los dos juegos de rodillos de la báscula de cinta, y el código de cadena se centra en la cinta) y, a continuación, ponga en marcha la báscula de cinta. (El peso del código colgante debe introducirse de nuevo en este paso durante la calibración del código colgante) Pulse la tecla start, el indicador mostrará.
Calibración automática por intervalos
Tiempo restante XXX
XXX.X toneladas/hora
Durante la calibración automática a intervalos, la resolución del medidor es 10 veces superior a la normal. Cuando el tiempo restante es 0, la pantalla muestra
Calibración automática de intervalos completada
Error XXX.X %
¿Cambiar el intervalo?
cambiar parada
Si necesita cambiar el intervalo, pulse cambiar, la pantalla mostrará
intervalo modificado
Nuevo intervalo XXXXX
intervalo antiguo XXXXX
menú de ejecución
como muestra el medidor del instrumento
- error de entrada -
Máximo: 68000000
Mínimo: 70000
devolver
Compruebe si los parámetros introducidos son correctos y consulte al ingeniero si es necesario.
La báscula electrónica de cinta transportadora es una báscula automática de acumulación continua dinámica relativamente común para el pesaje de materiales. La precisión de uso real de la báscula electrónica de cinta transportadora no debe compararse con la de la báscula estática. Además, el transporte continuo de materiales a largo plazo afectará inevitablemente a la estabilidad y precisión a largo plazo de su medición. Por lo tanto, para hacer un buen uso de la báscula de cintaPara ello, no sólo es necesario comprar bien, sino también realizar una instalación y depuración correctas, así como un mantenimiento a largo plazo.
