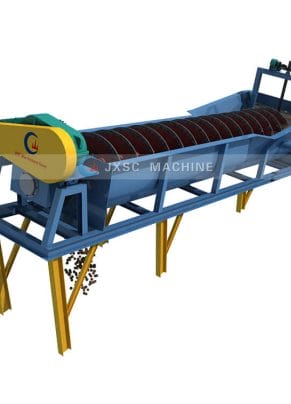

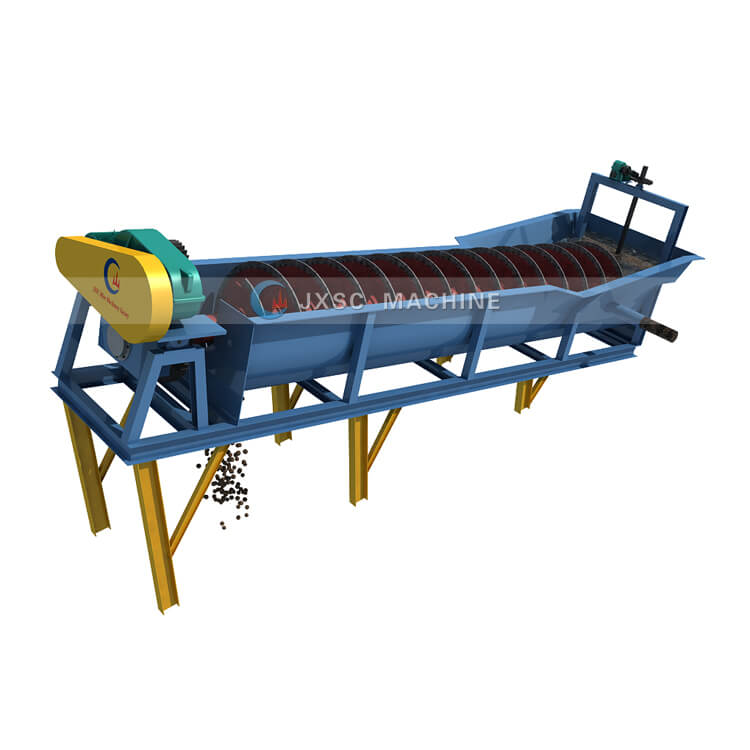

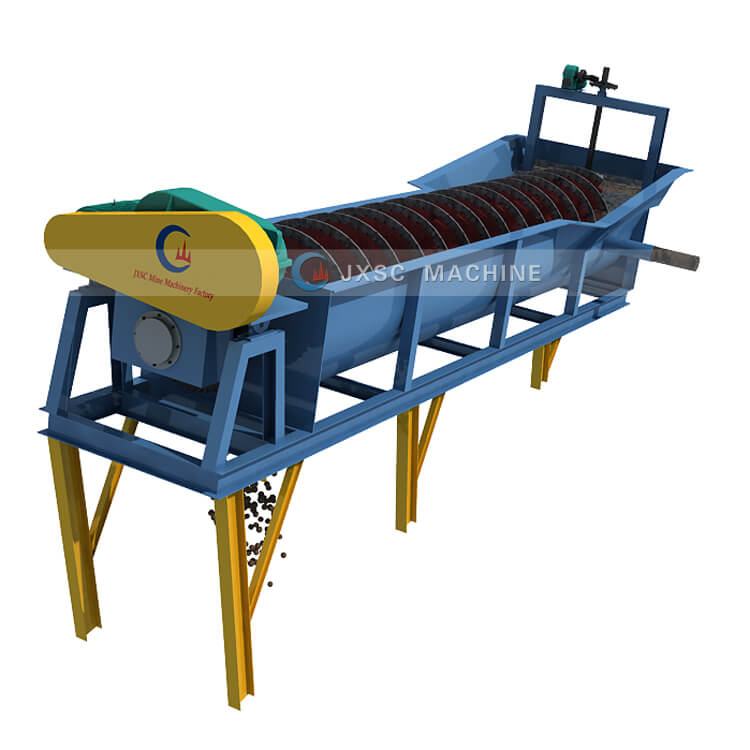

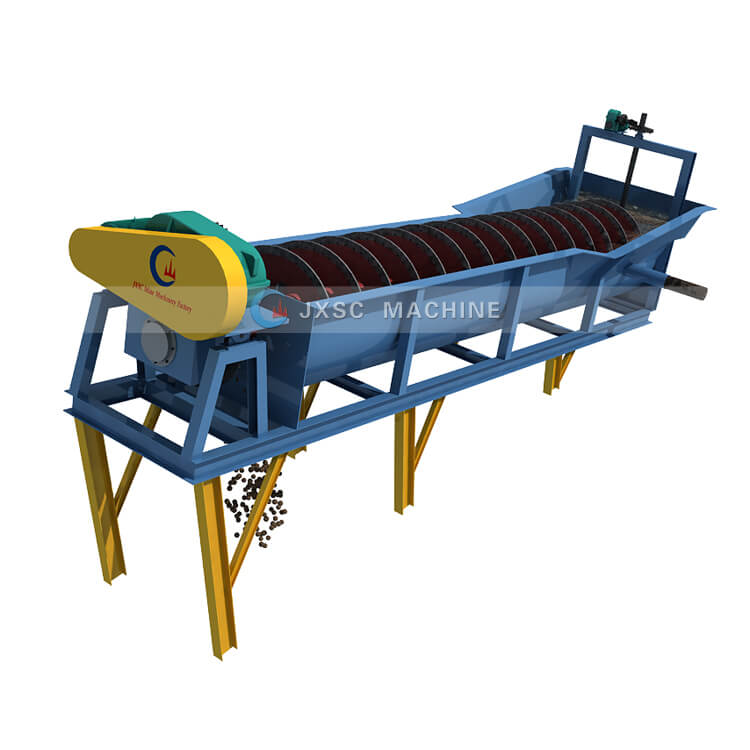

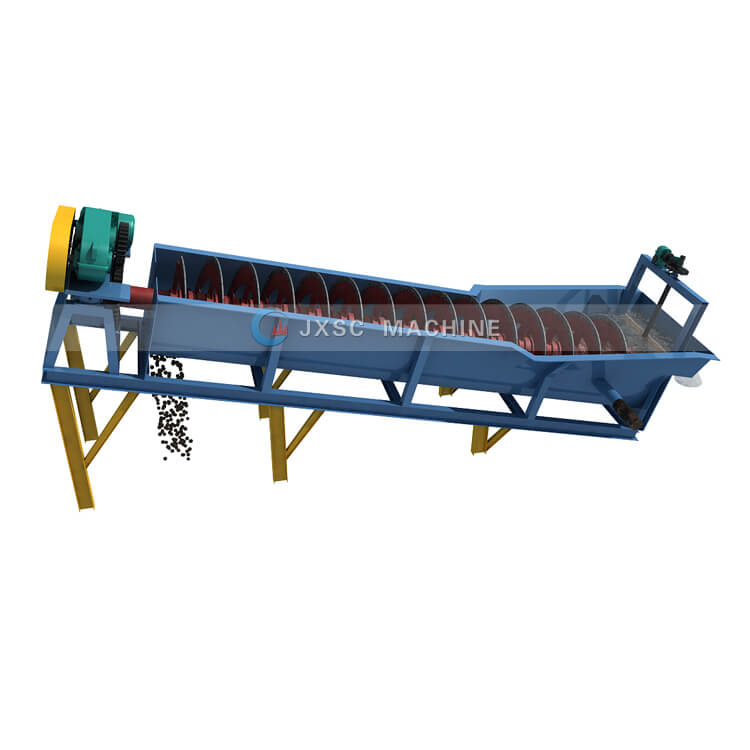

Classificador em espiral
【Capacidade】 21-1785 Toneladas por dia
【Moto Potência】3-44 Kw
【Diâmetro da espiral】500-3000 mm
【Materiais processáveis】 Areia natural, areia artificial, areia feita à máquina.
【Aplicação】Limpar lama e água ou trabalhar com um moinho de bolas para controlar o tamanho do material.
Conversar online no WhatsApp
Vantagens
O Classificador em espiral está disponível com diâmetros de espiral até 120″. Estes classificadores são construídos em três modelos com submergência em espiral 100%, 125% e 150% com tanques laterais rectos ou tanques modificados com alargamento ou alargamento total.
O classificador em espiral é um dos equipamentos de classificação de tamanho para a indústria mineira. É um tipo de equipamento para classificação mineral baseado no princípio de que a gravidade específica das partículas sólidas e a velocidade de precipitação no líquido são diferentes. Pode filtrar o pó do moinho, aparafusar o material grosso na entrada do moinho com a fatia em espiral e descarregar o material fino filtrado do tubo de transbordo. O classificador espiral é a abreviatura de classificador. A máquina de classificação tem principalmente o parafuso único do tipo de açude alto e o parafuso duplo, o parafuso único do tipo de afundamento e o parafuso duplo quatro tipos de máquinas de classificação. O classificador inclui principalmente um dispositivo de transmissão, um corpo em espiral, um corpo de calha, um mecanismo de elevação, um rolamento inferior (Bush) e uma válvula de descarga. O classificador espiral é amplamente utilizado em instalações de processamento de minerais com um moinho de bolas como um circuito fechado para separar o fluxo de areia de minério, ou utilizado em concentradores de gravidade para classificar areia de minério e lama fina, e processos de beneficiamento de metais para classificar o tamanho da polpa de minério e operações de lavagem no funil de deslimagem, desidratação e outras operações.
Características do classificador espiral
1. Baixo consumo de energia;
2. Resistente, longa vida útil;
3. Potente dispositivo de elevação em espiral autónomo;
4. Rastelo em espiral contínuo;
5. Alta eficiência de classificação;
6. Ampla escolha da altura do açude;
7. Cisterna e subestrutura rígidas;
8. Ampla escolha de design do tanque;
9. Uma vasta gama de sectores servidos.
JXSC, uma empresa chinesa com mais de 30 anos de experiência na fabricação de equipamentos de classificação de minérios, impulsiona o seu sucesso.
Estrutura do produto
O classificador espiral é feito por meio de partículas sólidas de diferentes tamanhos, a proporção de diferentes, assim, a velocidade de sedimentação em líquidos de diferentes princípios, partículas minerais finas flutuando na água para transbordar de partículas minerais grosseiras afundam no fundo. Descarregado do parafuso para a parte superior, para uma classificação hierárquica de equipamentos mecânicos, pode moer o nível de pó do material no filtro e, em seguida, usar a palheta rotativa de parafuso helicoidal do material do curso para a alimentação do moinho, o filtro o material fino é descarregado do tubo de transbordamento. A base da máquina é feita de um corpo de aço de canal com placas de aço soldadas entre si. Na cabeça do eixo do parafuso, eixo, utilizando ferro-gusa, resistente ao desgaste e durável, dispositivos de elevação eléctricos e manuais.
Os principais tipos de classificador espiral são o parafuso simples e o parafuso duplo de alto Weir, o parafuso simples e o parafuso duplo de baixo Weir, o parafuso simples e o parafuso duplo que se afunda.
Parâmetros técnicos
| Modelo
|
Diâmetro da espiral (mm) | Velocidade da espiral (r/min) | Tanque | Capacidade de processamento (t/24h) | Motor de acionamento (kw) | Motor de elevação (kw) | |||
| L (mm) | L(mm) | Declive (°）) | Sobrefluxo | Areia devolvida | |||||
| FG-5 | Φ500 | 9.2 | 3900 | 560 | 10.5°-14° | 21-75 | 145-260 | 3 | 0 |
| FG-7 | Φ750 | 7.8 | 5367 | 830 | 10.5°-14° | 65-154 | 255-564 | 3 | 0 |
| FG-10 | Φ1000 | 7 | 6500 | 1110 | 10.5°-14° | 85 | 473-1026 | 5.5 | 0 |
| FG-12 | Φ1200 | 5, 6, 7 | 6500 | 1372 | 10.5°-14° | 150 | 1145-1600 | 5.5 | 2.2 |
| FG-15 | Φ1500 | 2.5, 4, 6 | 8265 | 1664 | 14°-18.5° | 235 | 1140-2740 | 7.5 | 2.2 |
| FG-20 | Φ2000 | 5.4 | 8400 | 2396 | 14.5°-18.5° | 400 | 5940 | 15 | 2.2 |
| FG-24 | Φ2400 | 3.6, 5.4, 6.3 | 9160 | 2600 | 14°-18.5° | 580 | 6800 | 11/15 | 2.2 |
| FG-30 | Φ3000 | 3.17 | 12500 | 3200 | 14°-18.5° | 890 | 11650 | 22 | 4 |
| 2FG-12 | Φ1200 | 5, 6, 7 | 6500 | 2620 | 14°-10.5° | 300 | 2290-3200 | 5.5 x 2 | 2.2 x 2 |
| 2FG-15 | Φ1500 | 2.5, 4, 6 | 8265 | 3200 | 14°-18.5° | 460 | 2240-5360 | 7.5 x 2 | 2.2 x 2 |
| 2FG-20 | Φ2000 | 5.4 | 8400 | 4296 | 14.5°-18.5° | 800 | 11880 | 15 x 2 | 2.2 x 2 |
| 2FG-24 | Φ2400 | 3.6, 5.4, 6.3 | 9160 | 5040 | 14°-18.5° | 1160 | 13600 | 11 x 2 / 15 x 2 | 2.2 x 2 |
| 2FG-30 | Φ3000 | 3.17 | 12500 | 6300 | 14°-18.5° | 1785 | 23300 | 22 x 2 | 4 x 2 |
