Concentrador de cone com vibração suspensa

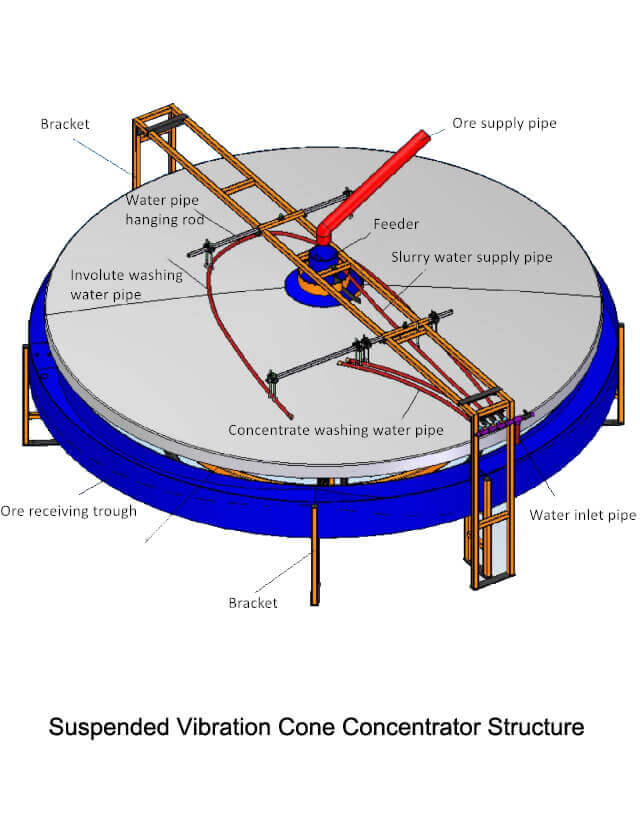

【Estrutura】O concentrador de cone vibratório suspenso é composto por 6 partes: máquina principal, superfície de triagem, dispositivo de alimentação de minério, dispositivo de alimentação de água, dispositivo de receção de minério e sistema de controlo elétrico.

【Princípio de funcionamento】O concentrador de cone de vibração suspensa é um novo tipo de equipamento de separação por gravidade de partículas finas desenvolvido com base na teoria de afrouxamento de cisalhamento de Baigno e no princípio do concentrador de filme.
Quando a lama uniformemente agitada entra na área de seleção primária do disco a partir do alimentador no centro do cone de triagem, o fluxo de lama espalha-se em forma de leque e flui para a periferia. Durante o seu fluxo, a película torna-se gradualmente mais fina a partir da espessura, e o caudal diminui gradualmente. As partículas de minério são moderadamente soltas e colocadas em camadas no disco sob a ação da sua gravidade e da repulsão de cisalhamento gerada pela vibração giratória. A rotação do disco cónico leva minerais de diferentes densidades para a calha de rejeitos, para a calha de minério intermédio e para a calha de concentrado.
A distribuição das camadas de minério no cone de seleção está em conformidade com a estrutura da película de lama laminar. A camada superficial superior é constituída principalmente por minerais leves, com partículas de pequena dimensão e baixa densidade. A velocidade de pulsação desta camada não é grande, e o seu valor determina aproximadamente o limite inferior da recuperação do tamanho das partículas. A maioria das partículas de minério em suspensão é descarregada na calha de rejeitos na área de desbaste. A camada reológica no meio é composta principalmente por minerais pesados com pequenas dimensões de partículas e alta densidade e minerais leves com grandes dimensões de partículas e baixa densidade. Esta camada tem a maior espessura e a força de Baigno mais forte. Uma vez que o grupo de partículas nesta camada é altamente denso e não há interferência de velocidade de fluxo médio vertical grande, a estratificação pode ser efectuada perto de condições estáticas, pelo que a camada reológica é uma área mais eficaz para a estratificação por densidade. À medida que o equipamento roda, alguns minerais são descarregados no tanque de minério médio sob o efeito de triagem da água de lavagem na área de minério médio. A camada sedimentar inferior é composta principalmente de minerais pesados com alta densidade. A lei de distribuição do tamanho das partículas é fina perto do topo do cone, e o tamanho das partículas torna-se mais grosseiro no final da descarga. Os minerais pesados finos e microfinos nesta camada são fáceis de aderir à superfície de seleção e não são facilmente arrastados pelo fluxo da lama. Por conseguinte, quando o equipamento se dirige para a zona de concentração, o concentrado pode ser obtido pela ação da água de lavagem.
