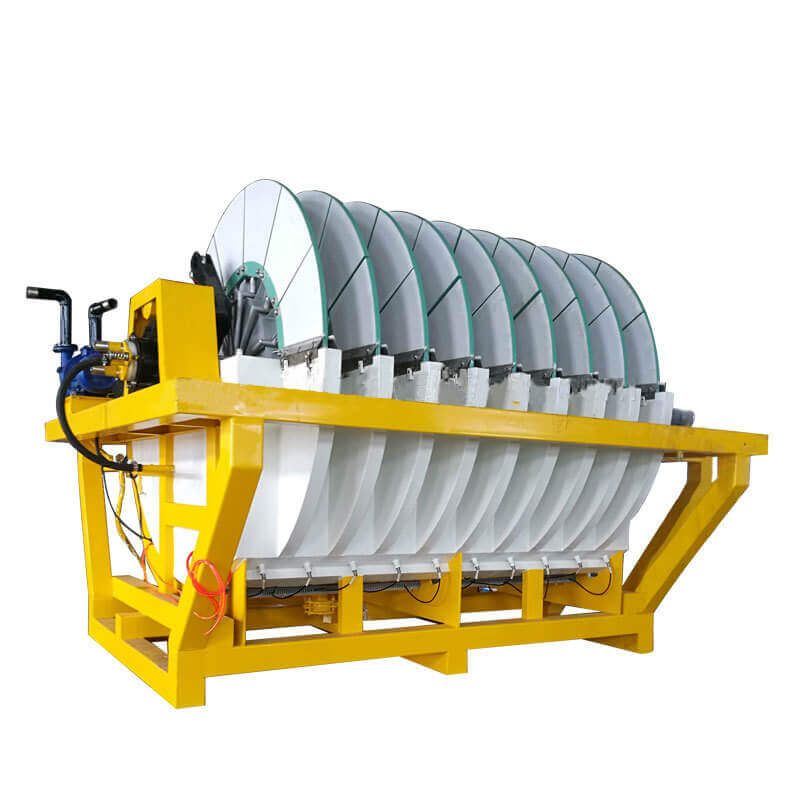

Filtro de disco de vácuo
【Área de filtragem】10-120 ㎡
【Capacidade】0,85-1,2 t/h-m2
【Material de Provas】Concentrado de minério de ferro, rejeito de ferro, concentrado de minério de manganês, rejeito de manganês, carvão, etc.
【Aplicação】Amplamente utilizado na metalurgia não ferrosa, química, farmacêutica, alimentar, proteção ambiental, centrais eléctricas, tratamento de carvão, tratamento de esgotos e outras indústrias.
Conversar online no WhatsApp
Vantagens

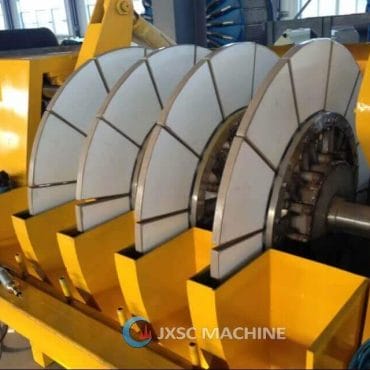

O Filtro de disco de vácuo consiste num tambor de rotação lenta, cuja metade inferior da circunferência está submersa na polpa a filtrar.

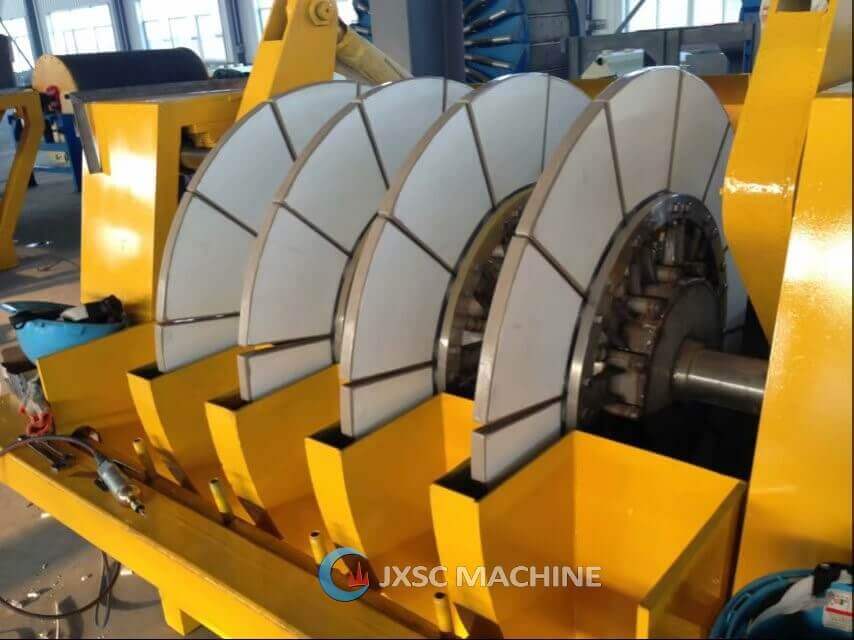

Os filtros de disco consistem num conjunto de discos paralelos, individuais, revestidos de tecido, montados num eixo oco através do qual se pode aplicar sucção e ar comprimido.
- Alto vácuo (grau de vácuo 0,09 ~ 0,098 MPa), baixa humidade do bolo.
- Teor de sólidos filtrados <50 ppm. Pode ser utilizado repetidamente para reduzir as emissões.
- Em comparação com o equipamento de filtragem convencional, a poupança de energia é de cerca de 90%, o consumo de energia é baixo e os custos de funcionamento são baixos.
- Em comparação com o tradicional bolo de filtro de cerâmica, a lavagem aumenta os materiais de limpeza.
- Utilizando PLC, PC combinado com controlo automático de válvulas, e um elevado grau de automatização, reduz a intensidade do trabalho.
- Compacto, de dimensões reduzidas, fácil instalação e manutenção.
- Um sistema de drenagem avançado pode ser adequado para utilização em quaisquer condições de trabalho.
Estrutura do produto

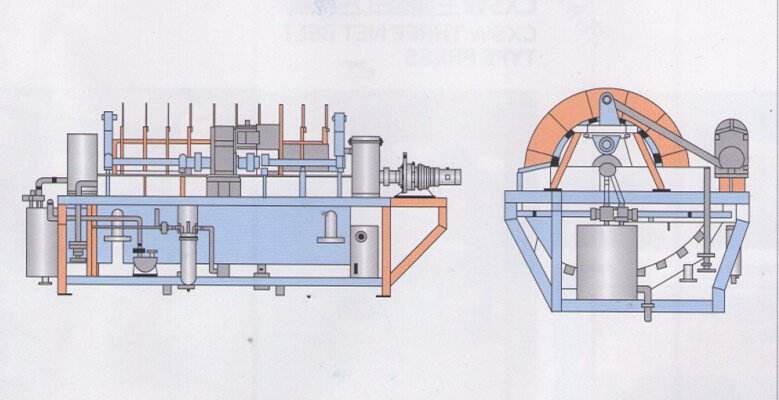

Estrutura principal da máquina de filtragem a disco para vácuo de cerâmica
1. Rotor (rolo)
2. Cabeça de distribuição
3. Liquidificador
4. Raspador
5. Depósito de lamas
6. Engrenagem do eixo
7. Bomba de vácuo
8. Filtro
9. Equipamento de ultra-sons
10. Sistema de água
11. Sistema de gás
12. Sistema elétrico
Parâmetros técnicos
| Modelo | PGT10-2 | PGT15-3 | PGT20-4 | PGT25-5 | PGT30-6 | PGT35-7 | PGT40-8 | PGT45-9 | PGT50-10 | PGT60-12 | PGT60-5 | PGT72-6 | PGT84-7 | PGT96-8 | PGT108-9 | PGT120-10 | |
| Área de filtragem (m2) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 60 | 72 | 84 | 96 | 108 | 120 | |
| Bandeja de filtro Qtd (Pcs) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Dia do tabuleiro do filtro (mm) | 2100 | 3100 | |||||||||||||||
| Potência do motor do eixo principal (KW) | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | ||||||||||
| Potência do motor de agitação (KW) | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | ||||||||||
| Método de descarga | Blowback | ||||||||||||||||
| Tamanho (C*L*A) | Comprimento (mm) | 2535 | 2925 | 3315 | 3705 | 4095 | 4485 | 4875 | 5265 | 5655 | 6435 | 4735 | 5235 | 5735 | 6235 | 6735 | 7235 |
| Largura (mm) | 2480 | 4280 | |||||||||||||||
| Altura (mm) | 2690 | 3740 | |||||||||||||||
| Capacidade (t/h-m2) | 0,85-1,2 (t/h-m2) | ||||||||||||||||
