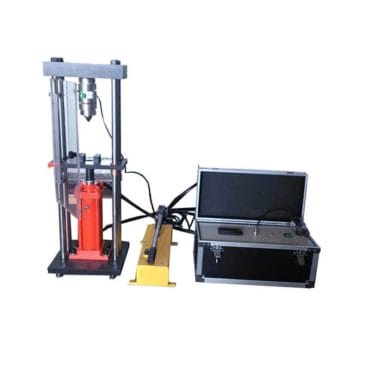

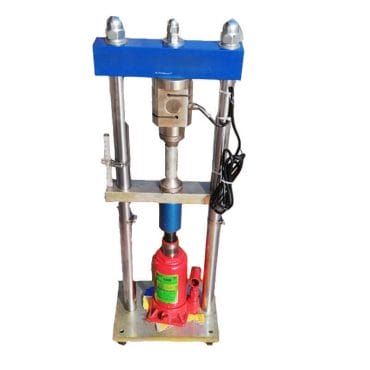

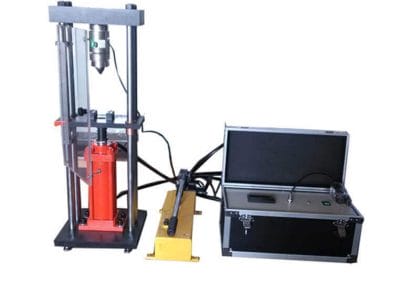

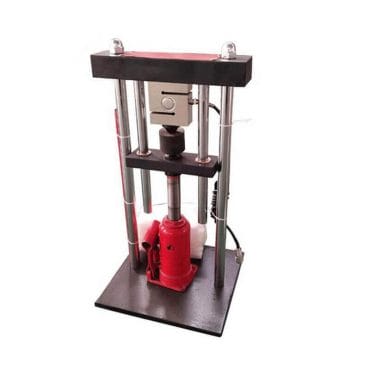

Verificador digital de cargas em pontos de rocha

Verificador digital de cargas em pontos de rocha

【Poder】 Eletrónico
【Capacidade de carga】 0~100KN
【Aplicação】 Pode ser utilizado para ensaios de propriedades mecânicas de rochas em minas de carvão, geologia, engenharia hidráulica, transportes, construção e outros projectos.

Contacte-nos via WhatsAppConversar online no WhatsApp

Vantagens

Aparelho de teste de carga de ponto de rocha é um tipo de instrumento de teste utilizado para ensaio de carga em ponto de rocha e medição do índice de resistência à carga pontual das rochas. De acordo com o índice de resistência à carga pontual da rocha, a resistência à compressão uniaxial da rocha pode ser calculada e determinada, a anisotropia da rocha pode ser determinada (ou seja, a razão entre o valor grande e o valor pequeno da resistência à carga em diferentes pontos), a zona de intemperismo pode ser determinada, a velocidade de perfuração pode ser estimada, a rocha pode ser graduada, etc.

O aparelho portátil de teste de carga pontual é um instrumento que pode fácil e rapidamente medir a resistência à tração e à compressão da rocha. Devido ao carregamento do topo e dos fragmentos, a pressão de rutura da rocha é menor do que a da prensa convencional. Além disso, a amostra não precisa de ser processada em amostras regulares, o que é adequado para a medição no local e é conveniente para a medição de rochas de baixa resistência. Esta é uma ferramenta de teste científico simples com as vantagens de conveniência, economia e rapidez. Pode ser utilizado para ensaios de propriedades mecânicas de rochas em minas de carvão, geologia, engenharia hidráulica, transportes, construção e outros projectos.

【Características do produto】

  1. É utilizado para determinar os valores de resistência de um espécime de rocha, tanto no campo como no laboratório.
  2. Ferramenta de teste prática, económica e simples.
Verificador digital de cargas em pontos de rocha
vídeo

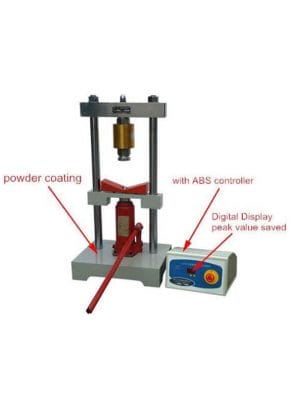

Estrutura do produto

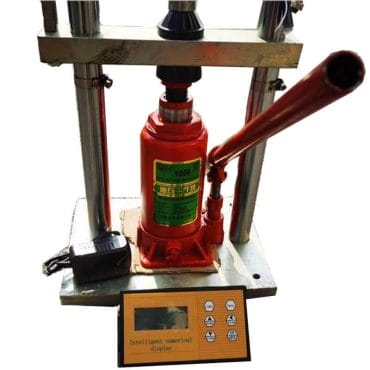

O aparelho digital de ensaio de cargas em pontos de rocha é constituído por uma estrutura de carga para aplicação de cargas, na qual é montado um macaco hidráulico manual.

Estrutura e características
1. A estrutura horizontal é adoptada, o que é conveniente para aplicar a força e tem boa estabilidade.
2. A estrutura de reação adopta uma estrutura cilíndrica, que é boa em termos de neutralidade, não excêntrica, firme e compacta em termos de estrutura, e pode satisfazer os requisitos de ensaio de amostras de núcleo de rocha de alta resistência e de grandes dimensões.
3. O macaco é instalado no invólucro cilíndrico e processado com materiais de alta resistência, com estrutura compacta e razoável, aparência bonita, leve e conveniente para transportar.
4. O cone de carga é feito de material de carboneto cimentado com alta resistência e durabilidade.
5. O sensor de tensão e o instrumento de visualização de cristais líquidos são utilizados para formar um sistema eletrónico independente de medição de força, que tem as características de alta resolução, alta precisão de teste e leitura conveniente.
6. É alimentado por uma pilha de bloco de 9V, o que é conveniente para utilização no terreno.

Instruções de utilização
1. Preparar as amostras de ensaio de acordo com os requisitos dos procedimentos de ensaio em rocha.
2. Verificar se a pressão entre o macaco e a estrutura de descarga é estável e se a pressão entre o macaco e a tomada esférica é normal.
3. Ajustar o parafuso central do macaco de acordo com a altura da amostra, fazer subir (ou descer) a placa inferior do indentador inferior até uma altura adequada e apertar o parafuso na parte inferior do macaco com a haste de pressurização do macaco.
4. Colocar a amostra entre os indentadores superior e inferior, selecionar a posição do ponto de pressão e carregar o macaco ao mesmo tempo para que a amostra entre em contacto total com o indentador.
5. Carregar o macaco de acordo com a velocidade a que a amostra é cortada em 10-20 segundos até a amostra ficar danificada.
6. A escala de deslocação vertical na haste de tração permite ler a alteração da deslocação vertical antes e depois do ensaio.
7. Ver os procedimentos de ensaio correspondentes para os requisitos de ensaio e cálculos específicos.
8. No final do ensaio, desapertar o parafuso na parte inferior do macaco (com a haste de adição de força) e premir manualmente a extremidade superior do parafuso de macaco para repor o macaco. Limpe o cascalho entre as placas de pressão superior e inferior e prepare-se para o teste seguinte.
9. O valor da pressão de ensaio é apresentado diretamente no ecrã LCD.

Parâmetros técnicos

ModeloJXSC-5TJXSC-10T
Pressão do macaco50Mpa100Mpa
Gama do transdutor de força5T10T
Precisão do transmissor de pressão0,001KN0,001KN
Diâmetro do pistão32 mm36 mm
Área do pistão9,62 cm210,17 cm2
Peso45Kg50Kg
Fonte de alimentação220V ± 10%, 50Hz
Modo de leituraEcrã de cristais líquidos
Erro de medição da força de memória de pico eletrónica1% F.S
Temperatura de funcionamento- 20-45℃
