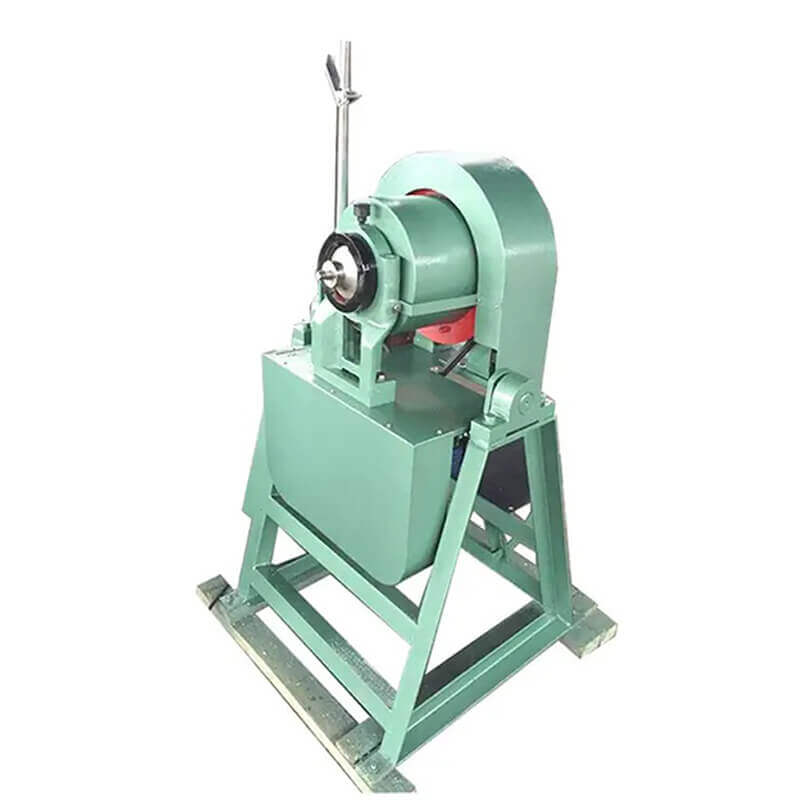

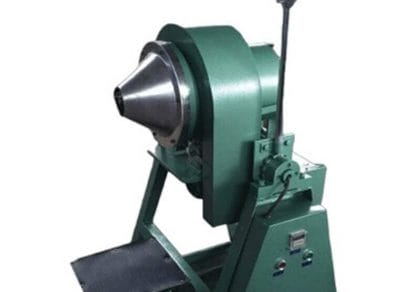

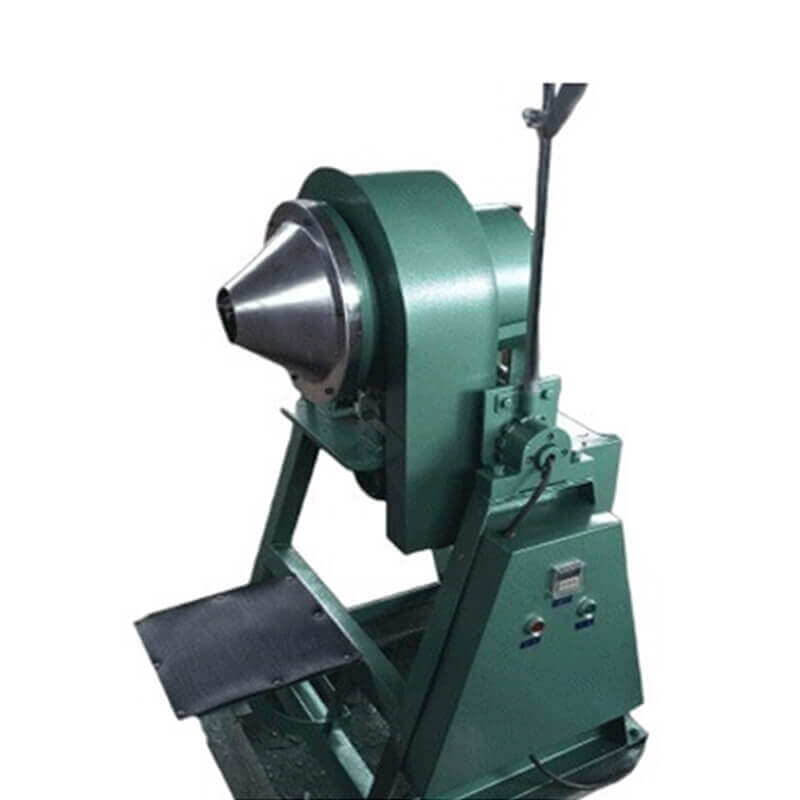

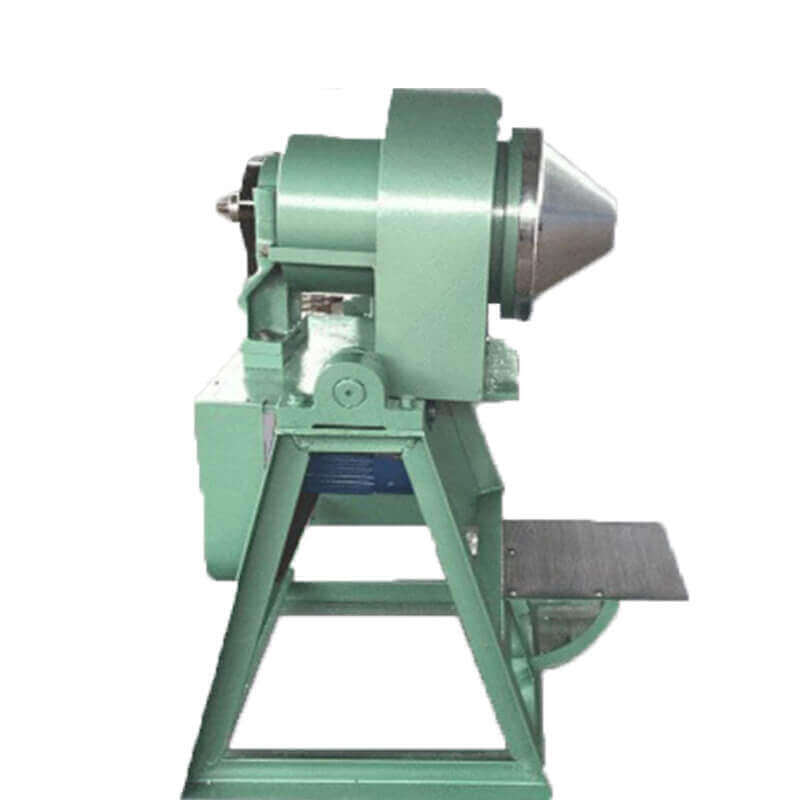

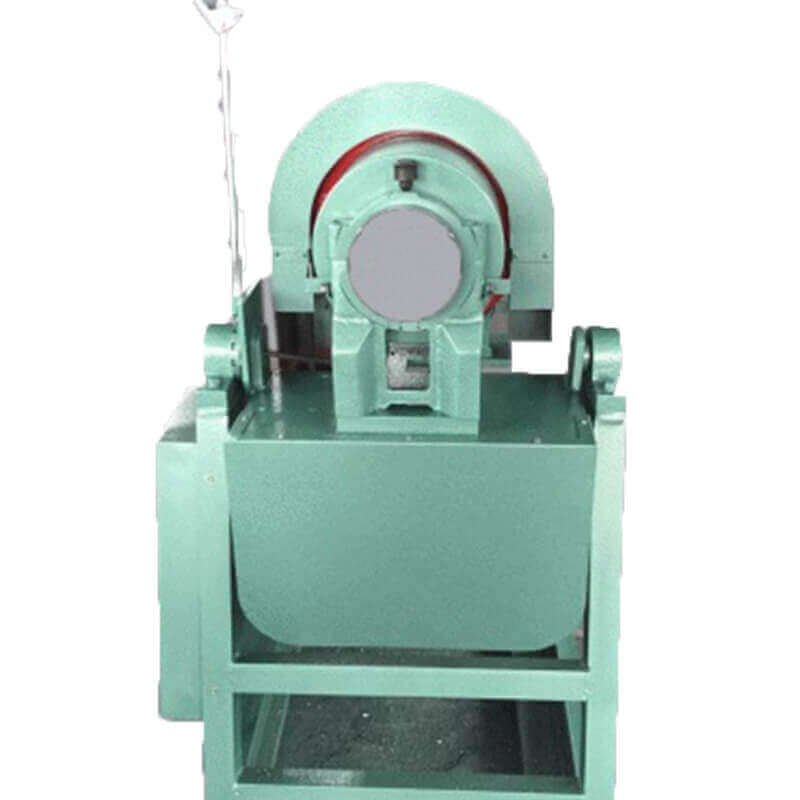

Moinho de barras de laboratório XMB
【Capacidade】：300-5000 g/h
【Tamanho da alimentação】: <3mm
【Aplicação】：Usado principalmente para moagem úmida de laboratório de minério fino e outros materiais, estudo de viabilidade mineral e para redução de concentrado pesado.
Conversar online no WhatsApp
Vantagens
XMB Moinho de barras para laboratório é um moinho de laboratório eficiente para laboratório moagem húmida de minério fino ou outro fluxo de material, os materiais gerais também podem ser utilizados como trituração a seco. Um equipamento de moagem pequeno, leve e polivalente. As barras e as esferas de aço podem ser trocadas para serem utilizadas como moinho de bolas ou moinho de barras. Este moinho de barras tem uma grande quantidade de minério a moer de uma só vez, e os cilindros eléctricos controlam a saída. Não há necessidade de operação manual, e as bolas de aço também podem substituir as barras de aço. Geralmente, este moinho de barras deve ser usado para realizar pesquisas experimentais sobre a seletividade do minério e manual moagem de areia de minério pesado de minério fino. Ele também pode ser usado para moer minério fino em metalurgia, geologia, indústria química, materiais de construção, etc. Moinho de bolas de haste tem as vantagens de alta eficiência, grande capacidade de moagem e tamanho de partícula uniforme.
É habitualmente utilizado em laboratórios para apoiar a utilização de máquinas de flotação de célula única ou outras máquinas de flotação de laboratório com as especificações correspondentes, bem como outros equipamentos É um equipamento de moagem de laboratório ideal suportado. Atualmente, de acordo com os diferentes meios de moagem, os equipamentos de moagem podem ser divididos em moinho de barras, moinho de bolas, moinho de cascalho, auto-moinho e assim por diante. JXSC equipamento mineiro de laboratórioque tem uma longa história e uma tecnologia de fabrico madura, é amplamente utilizada na prática de produção e no laboratório.
【Características】
- Controlo elétrico da alimentação e da descarga, prático e rápido, e o ângulo de inclinação pode ser definido arbitrariamente;
- O motor de núcleo de cobre é adotado, com potência suficiente, baixo ruído de trabalho e o tempo de funcionamento da máquina pode ser definido arbitrariamente;
- Fabricado em aço espessado, com forte estabilidade e longa vida útil;
- A composição do tamanho das partículas do material finamente moído é relativamente uniforme, o grau de sobre-moagem é pequeno, a eficiência é alta e o consumo de energia é pequeno;
- O mecanismo de transmissão é simples, fiável, menos lubrificado e de fácil manutenção;
- A utilização e a instalação não requerem fundações ou bancadas de trabalho, são fáceis de deslocar e ocupam pouco espaço.
Estrutura do produto

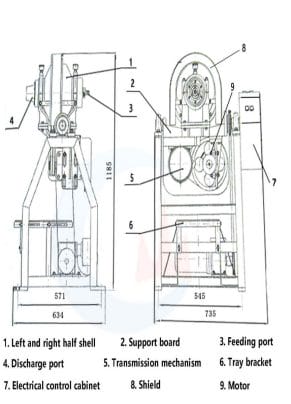

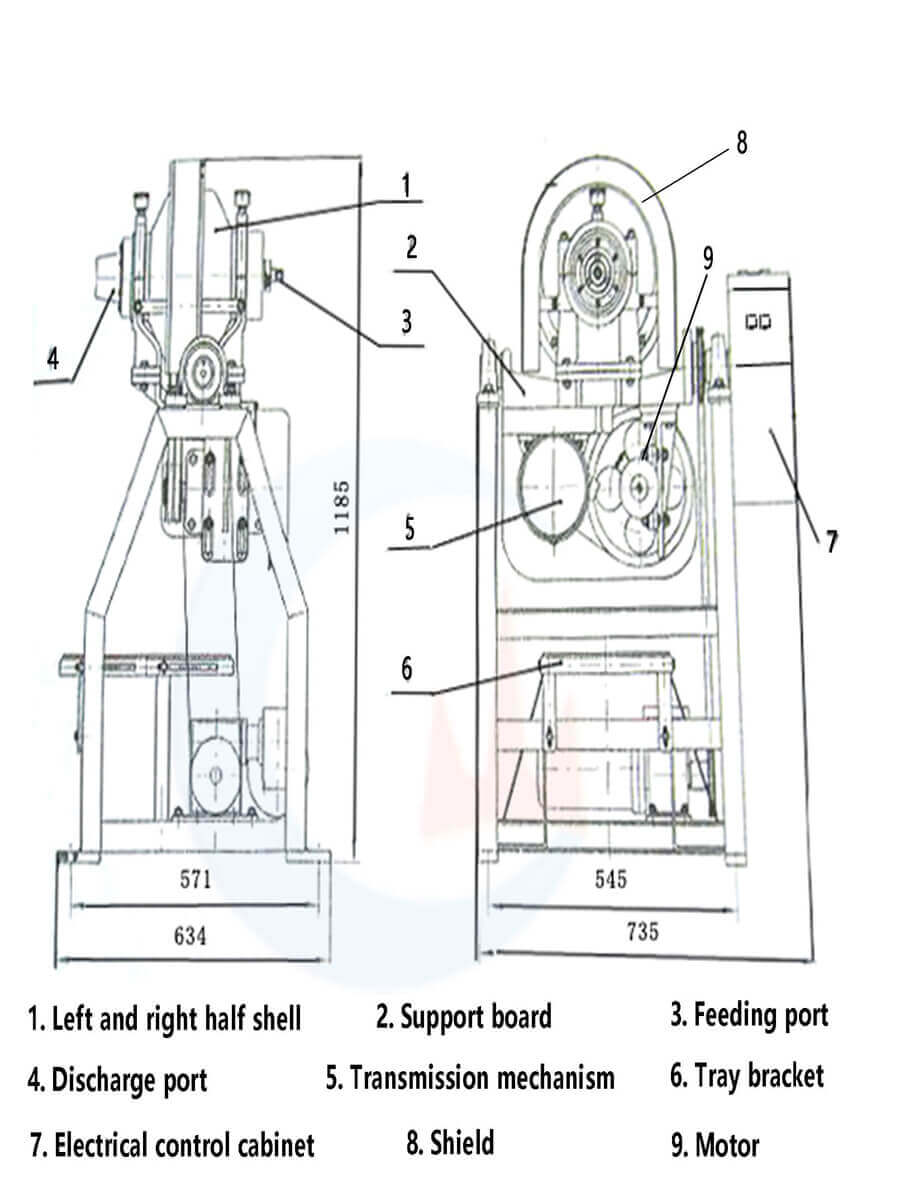

【Estrutura】
É composto principalmente por pega, cilindro, parafuso de descarga, estrutura, motor potente, suporte e outras peças. A extremidade direita do cilindro tem um tampão para a porta de minério, e a extremidade esquerda tem uma tampa para a porta de descarga de minério. Quando estiver a trabalhar, utilize uma chave inglesa para apertar o parafuso de compressão no sentido dos ponteiros do relógio, de modo a que a almofada de borracha de vedação na tampa da porta de descarga de minério esteja intimamente ligada à superfície final do cilindro para desempenhar um papel de vedação. Ao descarregar o minério, rodar o parafuso de compressão no sentido contrário ao dos ponteiros do relógio.
【Princípio de funcionamento】
O corpo do cilindro e a polia grande da correia estão ligados como um todo por parafusos. Uma extremidade do cilindro é uma abertura e a outra é um veio oco: as duas extremidades são suportadas respetivamente por um par de suportes e por um rolamento principal. A caixa da chumaceira inferior e a estrutura de suporte estão montadas na estrutura de suporte e podem ser rodadas 180°. A placa de suporte é montada na estrutura com duas caixas de rolamentos. A placa de suporte é montada em duas caixas de rolamentos na cremalheira. O prato giratório pode rodar horizontalmente cerca de 22,5°, 67,35° e 90°. A alimentação de minério, a descarga, a remoção da haste e o enchimento de líquido anti-ferrugem podem ser concluídos através do controlo da pega e do alinhamento da placa.
A placa de suporte pode ser deflectida em 22,5°, 67,35° e 90° da horizontal para a esquerda e para a direita, rodando o manípulo e a placa de posicionamento para completar as acções de carregamento de minério, descarga de minério, verter varas e encher água de cal antiferrugem. Quando o moinho de barras estiver a funcionar, apertar o parafuso no sentido dos ponteiros do relógio com uma chave especial até que a tampa de descarga da junta de borracha seja apertada três ou quatro voltas. A tampa é retirada para o exterior por 6 ~ 10 mm, e o minério pode ser descarregado removendo a tampa.
Parâmetros técnicos
| Item | XMB160*200 | XMB200*240 | XMB240*300 | ||||||||
| Tambor (diâmetro×Comprimento) (mm) | 160×200 | 200×240 | 240×300 | ||||||||
| Volume (L) | 4.02 | 7.5 | 13.57 | ||||||||
| Capacidade (g) | 300~800 | 500~1000 | 1000~5000 | ||||||||
| Tamanho da alimentação (mm) | -2 | -2 | -3 | ||||||||
| Tamanho da descarga (mm) | -0.074 | -0.74 | -0.074 | ||||||||
| Velocidade do tambor (r/min) | 120 | 110 | 96 | ||||||||
|
Motor(Kw) |
Modelo | A02-7114 | y801-4 | y801-4 | |||||||
| Potência | 0.25 | 0.55 | 0.55 | ||||||||
| Velocidade ( r/min) | 1400 | 1390 | 1390 | ||||||||
|
Meios de moagem |
Barra de aço |
Diâmetro (mm) | 18 | 20 | 15 | 18 | 22 | 15 | 18 | 22 | |
| Comprimento (mm) | 185 | 225 | 286 | ||||||||
| Qty (unidades) | 10 | 9 | 17 | 9 | 9 | 33 | 13 | 6 | |||
| Peso (kg) | 3.55 | 4.09 | 4.9 | 4.2 | 4.9 | 12.79 | 7.48 | 5.02 | |||
|
Esfera de aço |
Diâmetro (mm) | 20 | 25 | 30 | 20 | 25 | 30 | 20 | 25 | 30 | |
| Qty (ea) | 100 | 26 | 5 | 136 | 52 | 29 | 290 | 115 | 37 | ||
| Woito (kg) | 3.31 | 1.70 | 0.56 | 4.4 | 3.3 | 3.7 | 9.57 | 7.37 | 4.1 | ||
| Dimensões (C×L×A) (mm) | 1052×530×1150 | 1052×615×1160 | 1052×615×1160 | ||||||||
| Peso (kg) | 90 | 155 | 160 | ||||||||
| Tambor (diâmetro×Comprimento) (mm) | 160×200 | 200×240 | 240×300 | ||||||||
