Dispositivo de medição de diafragma

Hora de publicação:30 de setembro de 2018

NOVO TIPO DE JIGGER DE DIAFRAGMA DE PROCESSAMENTO MINERAL

O separador de gabarito de diafragma é um tipo de equipamento de separação por gravidadeO separador por gravidade pode funcionar de forma independente ou em conjunto com uma mesa de agitação. Com a pesquisa e desenvolvimento da máquina de jigging, o separador de gravidade jig tem sido muito comum e popular nestes anos.
A fábrica de máquinas de mineração JXSC é um fabricante profissional de equipamentos de beneficiamento de mineração, tem muitos clientes com sua rica experiência de atualização de cromo. Podemos fazer testes de ensaio para si se as amostras estiverem disponíveis.

Aplicação da máquina Jigger

O Jigger de Onda Dente de Serra é capaz de lidar com quase todos os tamanhos de materiais minerais e materiais muito finos. Eles podem alcançar um bom resultado no processamento de ouro de aluvião, tântalo-nióbio, titânio, tungstênio, ferro, estanho, hematita, cobre, manganês, barita, zircónio e cromo, etc. Mais e mais garimpeiros preferem usar a máquina Jigger na mineração de carvão, por isso também desempenha um papel muito importante na separação de carvão.

Máquina de gabarito é amplamente utilizado em instalações de processamento de tungsténio, estanho, ouro, columbite, titânio, ferro, coltan, manganês, diamante, crómio. Também pode ser utilizado para a recuperação de partículas de liga de escória de manganês, escória de cromita e escória de aço inoxidável, etc.
Recuperação de concentrado acabado de minérios em que os grãos minerais são libertados. Recuperação de minerais de vários tipos que ocorrem em depósitos aluviais ou rochas decompostas.

Recuperação de minerais de minério primário/pedra dura, que podem ser libertados pelo processo de trituração/moagem, ou seja, (diamantes, pedras preciosas coloridas, barita, ouro, outros metais preciosos, metais de base, metais ferrosos, metais leves, carvão) e minerais pesados de todos os tipos.
Operação de coveamento, para eliminar os resíduos de rocha antes do processamento final do concentrado bruto.

Descrição do saca-rolhas de diafragma

O jigger da série JT é uma espécie de novo tipo de jigger de diafragma para beneficiamento de minério que é amplamente utilizado no campo de beneficiamento de minério. Sua capacidade de tratamento é grande, e a faixa de tamanho de alimentação é ampla. Ele pode descarregar tanto para cima quanto para baixo. Como o fabricante profissional de JT4-2 jigger, JXSC Mine Machinery Factory irá introduzir as características e seu uso.
JT4-2 jigger é projetado pela primeira vez pelo instituto mineral para lidar com minério de ferro. As melhorias posteriores da JXSC tornaram-no mais adaptável e de uso mais amplo.

Vantagens do pêndulo de diafragma

1) maior eficiência de beneficiação do que as anteriores
2) a conceção é muito mais razoável e a taxa de manutenção de falhas é mais baixa.
3) Grande capacidade de tratamento de 15t/h com grandes dimensões de tratamento até 30mm
4) descarga para cima e para baixo. -8mm descarregados do porto de descarga inferior e 8-30mm descarregados do porto de descarga superior
5) utilização mais alargada. Este novo tipo de JT4-2 pode ser amplamente utilizado para o beneficiamento de hematita, limonita, especularita, manganês, mercúrio, antimónio, fluorita, barita, celestita, pirita e assim por diante.
6) JT4-2 jigger pode beneficiar minério abaixo de 30mm evitando a classificação.

JXSC Mine Machinery Factory, um profissional fabricante de equipamento de beneficiação mineiraA nossa empresa tem uma plataforma de teste impecável que pode fazer um teste de máquina livre. E nós podemos projetar o fluxograma para o seu beneficiamento de minério.

Especificação

ModeloGabarito de áreaAcidente vascular cerebralAcidente vascular cerebralTamanho da alimentaçãoÁgua de HutchÁgua sob pressãoCapacidadePotênciaDimensões geraisPeso
mmr/minmmt/hkgt/hkwmmt
JT0.57-10.578,5-12 (M12)10-17 (M17)60-160< 61-2≥ 0.31-2.51.51560× 820× 15500.612
JT1-11.04  < 102-3 4-102.21322× 1190× 19150.9
JT2-22.288,5-12 (M12)10-17 (M17)60-160< 102-4≥ 0.38-1533225× 1550 × 21501.637
JT3-13.310-4780-110< 203-6≥ 0.110-155.52662× 2000× 30303.26
JT4-247-3050-125< 104-8≥ 0.18-167.54240× 1990× 57504.6
JT4-2A47-3050-125< 104-8≥ 0.18-1644240× 1990× 27504.6
JT5-24.8615-2580-120< 104-10≥ 0.110-207.53940× 2006× 25804.8

A vantagem do separador de jigueiros mineral JXSC

1. Elevada capacidade
2. Elevada taxa de concentração e elevada recuperação
3. Fabricado com material da mais alta qualidade
4. Fácil de instalar, operar e manter
5. A curva de pulsação tem uma forma de onda em dente de serra, o que facilita a decantação de minerais pesados
6. Poupança de água 30-40% do que um gabarito normal
7. A velocidade de pulsação é facilmente ajustada pelo regulador
8. Adequado para desbaste e deslamagem
9. Pode obter um bom resultado no processamento de ouro de aluvião, tungsténio, ferro, estanho, hematite, cobre, tântalo-nióbio, titânio, manganês, barite, zircónio, crómio e pedras preciosas, etc.

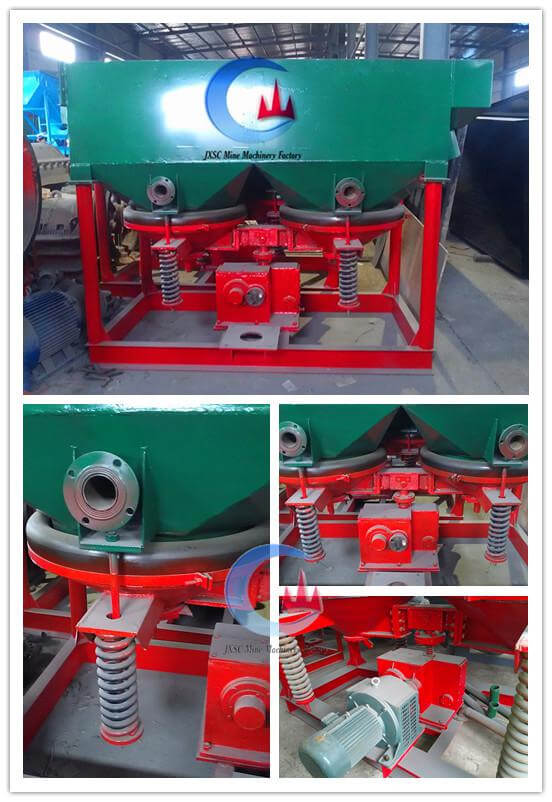

O jigger de diafragma é principalmente a separação por gravidade de jigging com sua operação simples, alta recuperação e boa eficiência de separação. A água na separação por gravidade do jigger pode ser reciclada e é amigável ao meio ambiente. O jigger para separação de mineração de diamante não precisa de classificação com suas quatro ranhuras independentes e oito caixas de jigging. Este jigger é a máquina de jigger com a maior distância de jogging e melhor recuperação, e também é adaptável para tipos de beneficiamento de minério e recuperação de liga de fundição. A imagem do jigger e seus detalhes são como abaixo:

gabarito de diafragma de processamento mineral

Abaixo está o nosso recém-projetado jig com função mais avançada, o preço é um pouco maior do que o separador de jig comum.

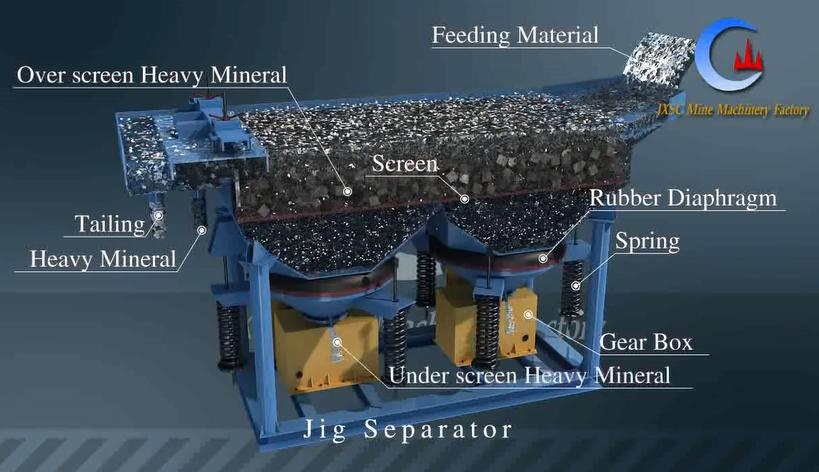

A sua vantagem óbvia é que é bastante adequado para a recuperação de concentrado de grão grande, e o concentrado pode ser descarregado a partir de ambas as saídas do ecrã; uma saída do ecrã inferior, por favor verifique a estrutura na imagem seguinte.
Um dos nossos clientes da Mongólia, o seu concentrado de estanho está na gama de 0-20mm, ele aplicou o nosso novo tipo de separador jig para a separação. O tamanho da malha do ecrã que definimos é de 2mm, o concentrado de estanho de 2-20mm (37.65%) é descarregado a partir da saída do ecrã, e o concentrado de estanho de 0-2mm (62.35%) é descarregado a partir da saída do ecrã. Com este método de separação, o rácio de recuperação pode atingir mais de 85%.

JXSC fornece a solução completa de jigue mineral para a planta de mineração de minério de coltan/columbite/ tantalite/ Ta-Nb ( por favor, nos dê o relatório de análise ou envie uma amostra para nós, então podemos projetar o fluxograma de processamento para você.

máquina de jigueiros para minerais

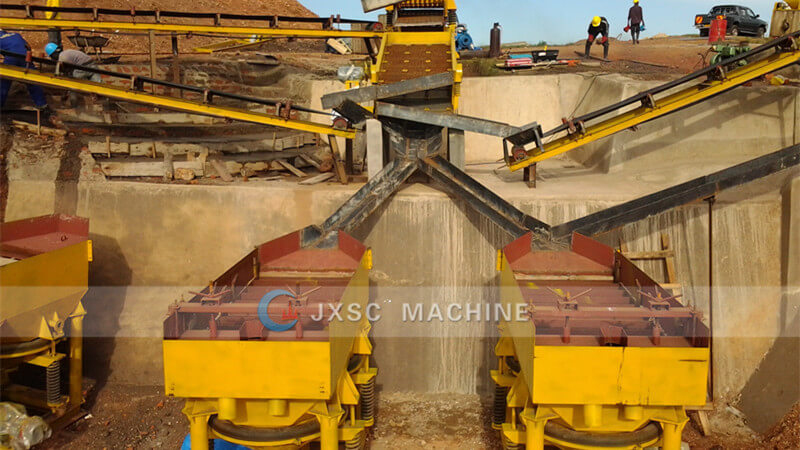

Fábrica de processamento de minério de coltan
