Como instalar uma balança de correia?

Contactar agora +86-13879771862
Hora de publicação：12 agosto 2022

Se estiver no mercado para uma balança de correiaA JXSC ensinar-lhe-á tudo o que precisa de saber sobre instalação. No final deste artigo, saberá como instalar uma balança de correia de forma correcta e segura. Continue a ler para saber mais!

Instalação de balanças de correia

Como instalar a estrutura da balança de correia?

● Tipo 17B (rolos duplos e sensores duplos) Instalação da estrutura da balança de correia



A instalação deste quadro de balança tem de ter em atenção a direção de instalação do seu quadro de balança, o lado do munhão virado para a extremidade do transportador de correia e o feixe do sensor virado para a direção de funcionamento da correia. Depois de desmontar os dois conjuntos correspondentes de suportes de polia, o suporte de polia desmontado é cortado na parte inferior de ambas as extremidades, e o tamanho do corte é de 2*8cm. E soldou a polia processada cortada na peça de ligação da balança de correia, depois fixou-a na estrutura da balança de correia com parafusos. (Apresentado como figura 1)

Figura 1-17B Escala da correia

Nota: Os rolos na estrutura da balança e os rolos dianteiros traseiros na estrutura de transporte devem manter a mesma altura. Quando a correia está a funcionar, o contacto entre os rolos dianteiros traseiros da balança da correia e os dois rolos da balança da correia e a correia deve ser próximo e eficaz. Consistente, e girar em uníssono.

● Tipo 14A (quatro rolos e quatro sensores de pesagem) Instalação da balança de correia



O modelo 14A (quatro rolos e quatro sensores de pesagem) é instalado numa balança de correia. A instalação desta balança não necessita de prestar atenção à direção de instalação da balança de correia. Desmontamos os quatro conjuntos de suportes de polia correspondentes e cortamos as extremidades dos suportes de polia desmontados com um tamanho de corte de 2*8cm. Soldar a polia cortada na peça de ligação da balança de correia e, em seguida, fixá-la na estrutura da balança com parafusos. (Apresentado como figura 3)

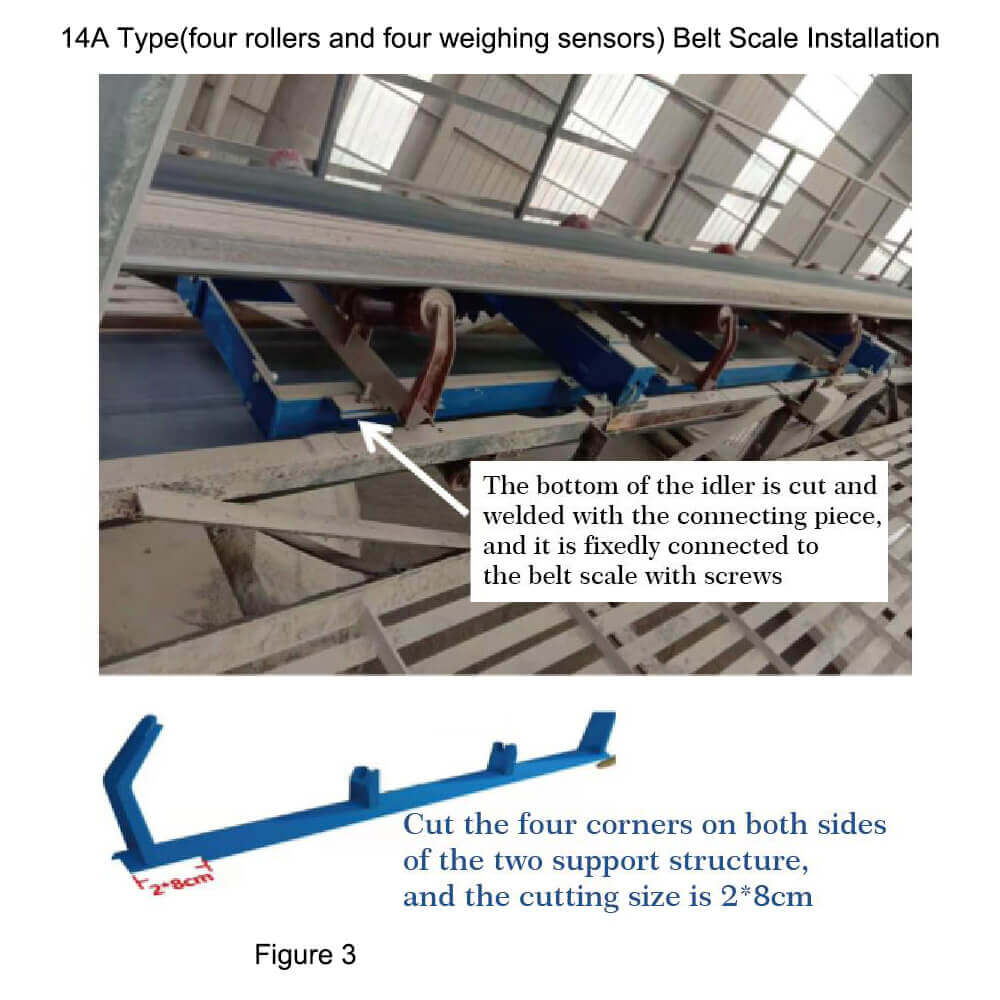

Figura 3-14A Balança de correia

Nota: Os rolos na estrutura da balança e os rolos dianteiros e traseiros na estrutura de transporte devem manter a mesma altura. Após a passagem da correia, o contacto entre os rolos dianteiros e traseiros da balança de correia, enquanto os quatro rolos da estrutura de transporte balança de correia e o cinto deve estar próximo e ser eficaz. Consistente, e girar em uníssono.

● Tipo 17A (quatro rolos e sensores duplos) Instalação da estrutura da balança de correia



A instalação desta estrutura de balança tem de prestar atenção à direção de instalação da estrutura de balança de correia. A estrutura principal da balança de correia tem uma extremidade do munhão virada para a extremidade traseira do transportador de correia, o feixe do sensor virado para a direção de avanço da correia. A subestrutura e o feixe do sensor são feitos de chapa de aço de ligação com guincho de aço inoxidável. Desmontar os quatro conjuntos correspondentes de suportes de polia e cortar as extremidades dos suportes de polia desmontados. O tamanho do corte é de 2*8cm. Vendeu a polia cortada na peça de ligação da balança de correia e fixou-a na estrutura da balança com parafusos. (Apresentado como figura 2)

Figura 2-17A Balança de correia

Nota: Os rolos da estrutura da balança devem ter a mesma altura que os rolos dianteiros e traseiros da estrutura de transporte. Depois de a correia estar a funcionar, os rolos dianteiros e traseiros da balança da correia devem ser O contacto entre os quatro rolos da balança da correia e a correia deve ser próximo e eficaz, a altura deve ser consistente e a rotação deve ser constante.

● Tipo 30A (polia simples e sensores de pesagem dupla) Instalação da estrutura da balança de correia



A instalação do quadro da balança não necessita de prestar atenção à direção de instalação do seu quadro da balança. Desmontamos os quatro conjuntos correspondentes de suportes de polia e cortamos as extremidades dos suportes de polia desmontados. O tamanho do corte é de 2*8cm. Soldar a polia cortada na peça de ligação da balança de correia e, em seguida, fixá-la na estrutura da balança com parafusos.(Apresentado como figura 4)

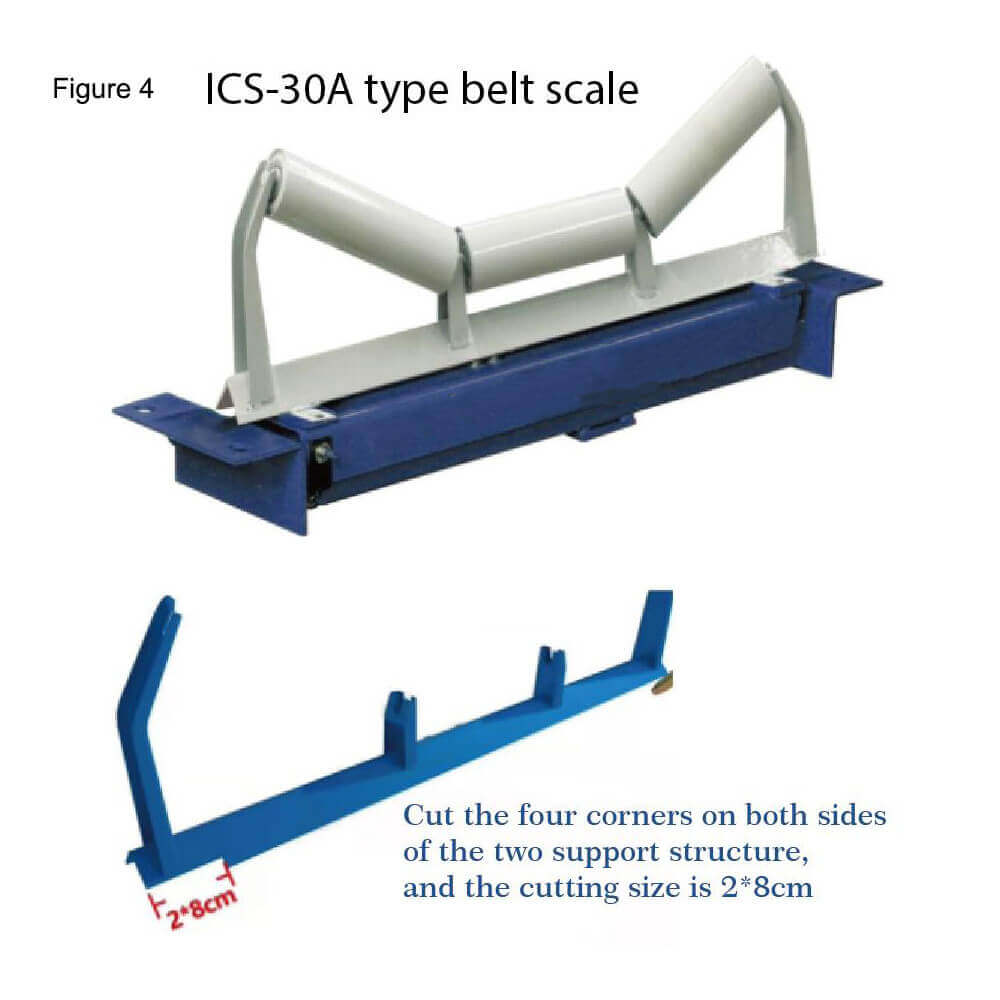

Figura 4-30A Escala da correia

Como instalar o sensor de pesagem?

  1. Balanças de correia 17A, 17B e 14A
    Para as balanças de correia 17A, 17B e 14A, os sensores são instalados no feixe de sensores. A instalação específica é a seguinte figura 5.
  2. Balança de correia 30A
    O sensor de pesagem da balança de correia 30A foi instalado na fábrica, para proteger o sensor durante a entrega, existe um parafuso na parte inferior da 30A para proteger o sensor, que deve ser removido antes da depuração e instalação. Mostrado como figura 6.

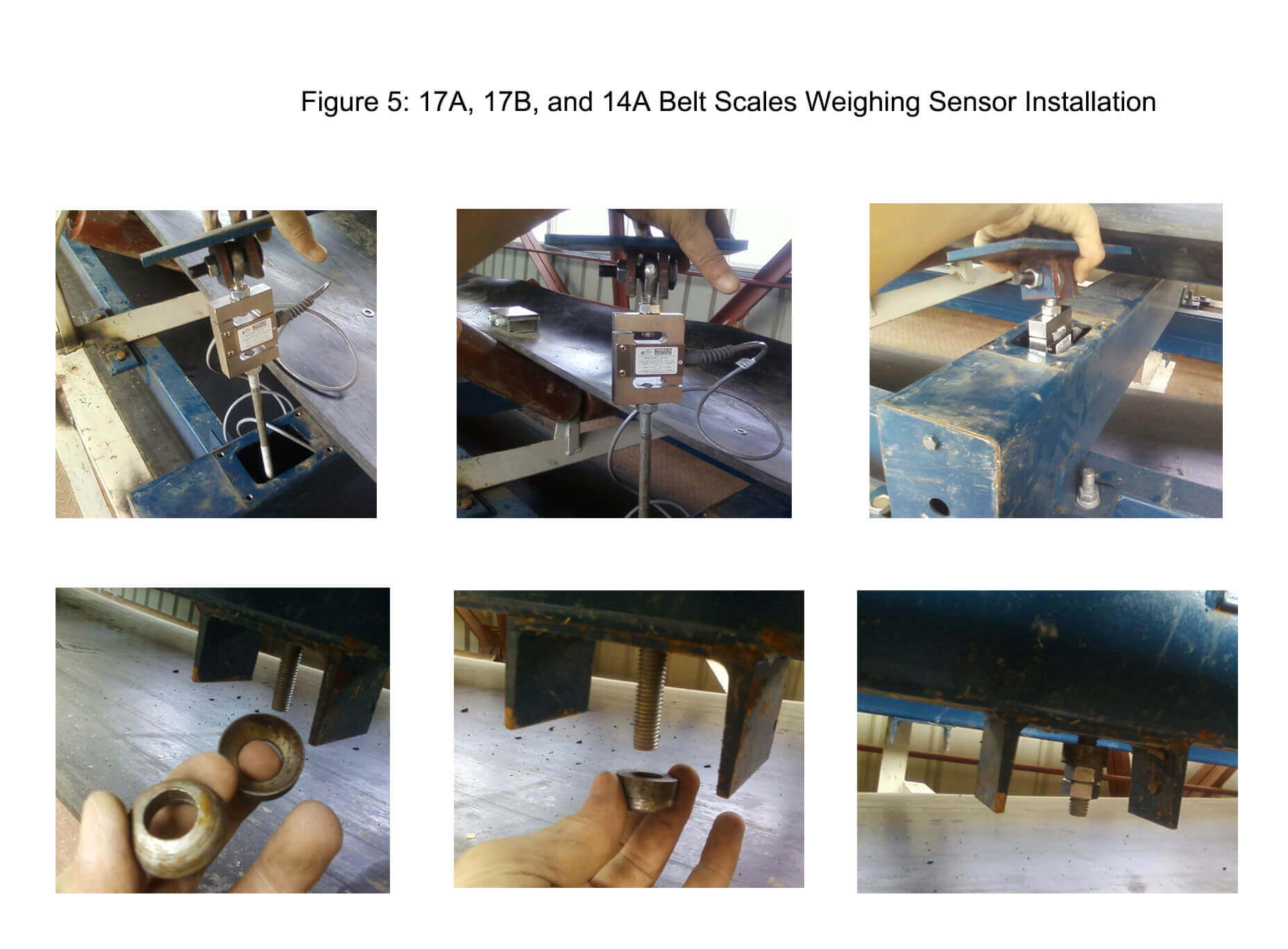

Figura 5-17Sensor de pesagem AB14A

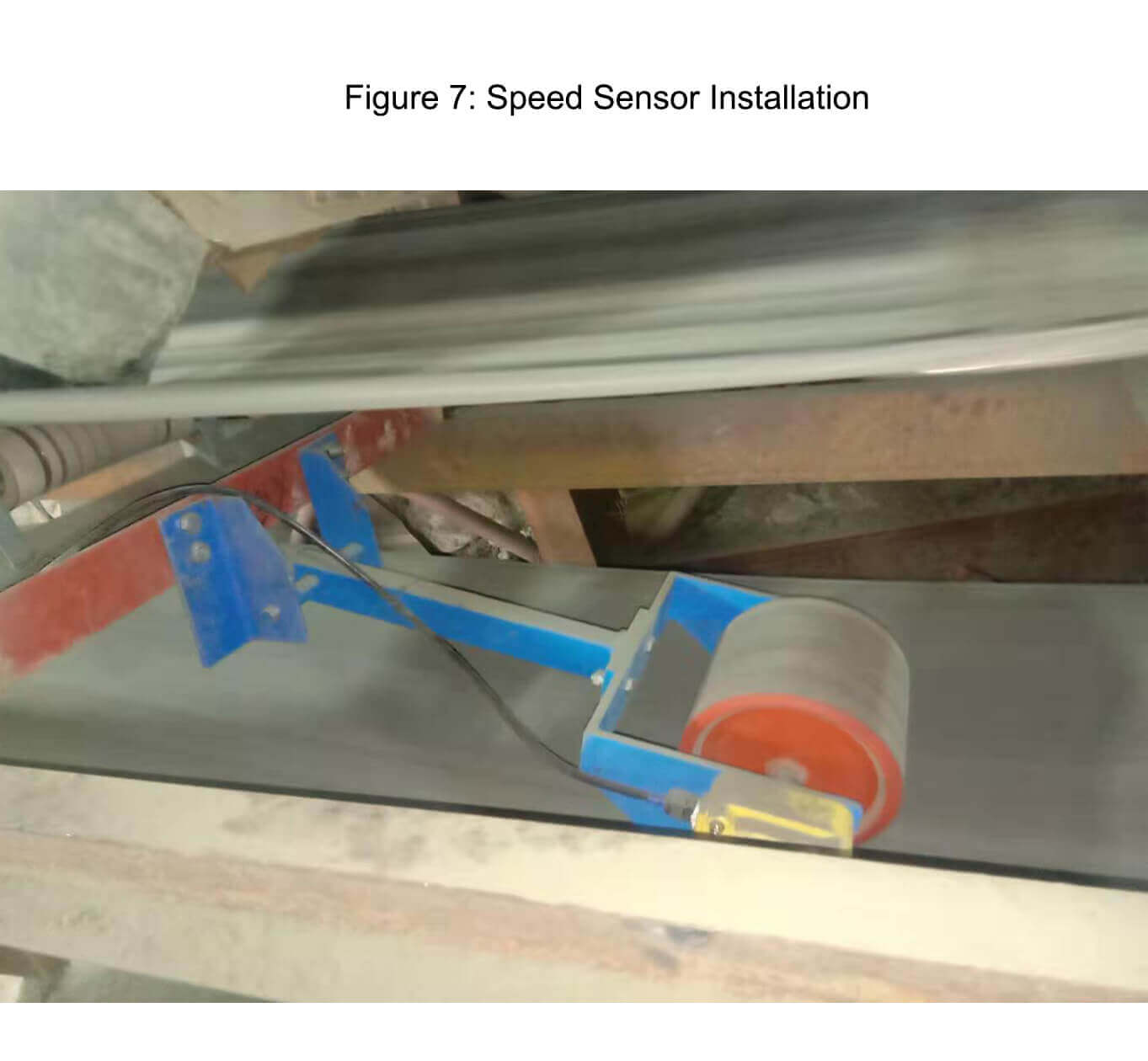

Figura 7 - Instalação do sensor de velocidade

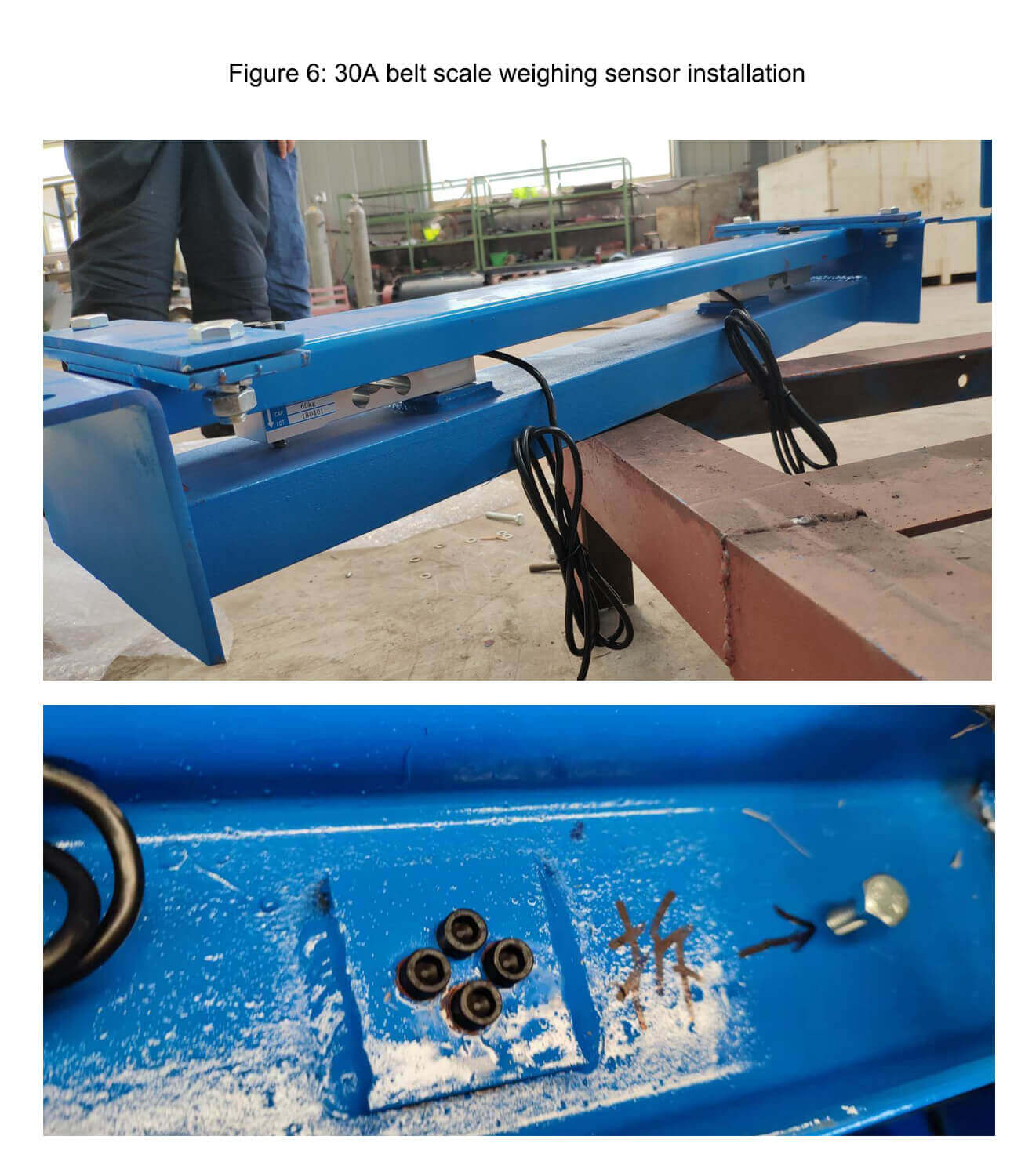

Figura 6-30A Sensor de pesagem

Como instalar o sensor de velocidade?



A posição de instalação do sensor de velocidade é geralmente instalada num local estável onde a correia é relativamente estável, com pequenos saltos e flutuações. O método de instalação não se limita às seguintes formas, e pode ajustar o método de instalação de acordo com as condições do local. O objetivo é fazer com que a rotação da correia conduza suavemente a rotação da roda do tacómetro para que possamos medir a velocidade(Apresentado como figura 7).

Como ligar o instrumento?



A cablagem do tipo 1400, do tipo 2015, da série 6 e de outros instrumentos é a seguinte

Todos os sensores de pesagem de uma única balança de correia podem ser ligados à caixa de junção em paralelo e, em seguida, conduzir o fio blindado de quatro núcleos da caixa de junção para o instrumento.

O sensor de velocidade na roda do tacómetro terá uma escolha diferente de acordo com as várias velocidades exigidas pelo cliente. Não hesite em contactar o vendedor para verificar qual o sensor de velocidade a utilizar e, em seguida, proceder à ligação de acordo com o esquema elétrico(Apresentado como figura 8).

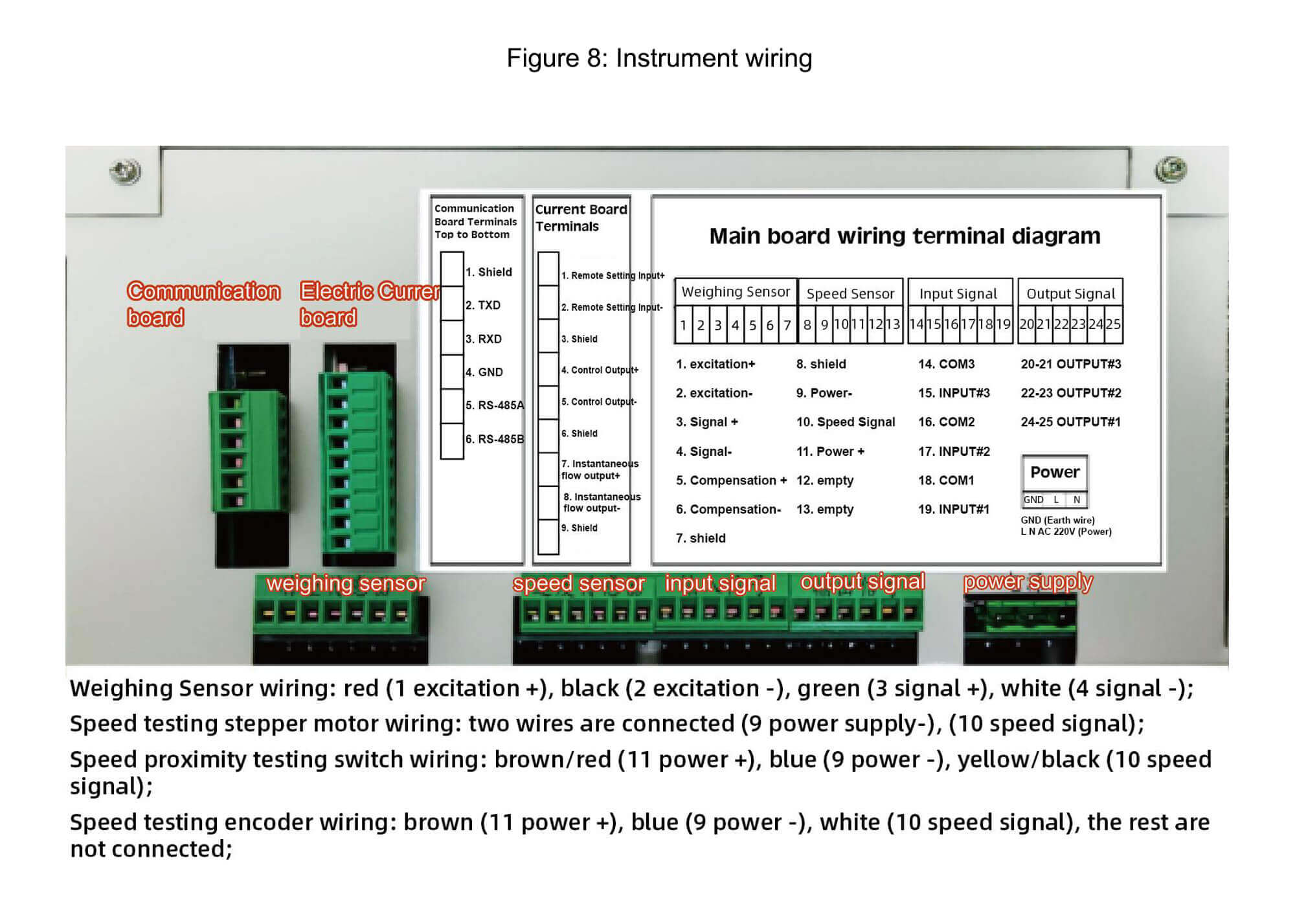

Figura 8 - Cablagem do instrumento

A instalação de uma balança de correia não é uma tarefa difícil. Seguindo os passos descritos neste artigo, pode ter a sua balança de correia a funcionar num instante. Com um pouco de planeamento e preparação, pode garantir que a instalação da balança de correia corre sem problemas. Além disso, mostrar-lhe-emos a depuração da balança de correia.
