Que tipo de hidrociclone conhece?

Hora de publicação:30 de maio de 2022

Hidrociclone O ciclone é um equipamento comum de separação e classificação, e o princípio da sedimentação centrífuga é normalmente utilizado. Quando o líquido misto bifásico a ser separado entra no ciclone tangencialmente a partir da periferia do ciclone a uma certa pressão, é gerado um forte movimento turbulento de cisalhamento rotacional tridimensional elíptico forte. Devido à diferença de tamanho das partículas entre as partículas grossas e as partículas finas, a força centrífuga, a flutuabilidade centrípeta, a força de arrastamento do fluido, etc. são diferentes em tamanho. Devido à sedimentação centrífuga, a maioria das partículas grossas é descarregada através da saída de fluxo inferior do ciclone, enquanto a maioria das partículas finas é descarregada do fundo do ciclone. O tubo de transbordo é descarregado, de modo a atingir o objetivo de separação e classificação.

De acordo com o secção de construçãoO hidrociclone divide-se em ciclone de classificação de primeira fase e um ciclone de classificação de segunda fase.

De acordo com o funçãoo ciclone hidráulico divide-se em Ciclone de classificação, ciclone de desidratação, ciclone de deslamagem, ciclone de remoção de escórias, ciclone de concentração e ciclone especial para descarga seca de resíduos.

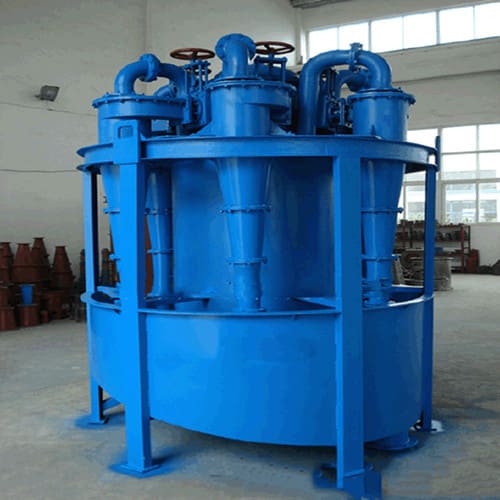

conjuntos de ciclones

Tipos de hidrociclones

1. Dobrar um segmento de ciclone de classificação



O ciclone de classificação de primeira fase é amplamente utilizado em várias instalações de tratamento de minérios metálicos e não metálicos com uma capacidade de processamento diário de mais de 500 toneladas e forma um ciclo de moagem e classificação em circuito fechado com o moinho de bolas da primeira fase. Os ciclones podem ser dispostos individualmente ou em grupos de acordo com as diferentes capacidades de processamento. No caso de uma concentração de alimentação de minério mais elevada, tem uma eficiência de classificação mais elevada e uma finura de transbordo mais fina, o produto de transbordo é promovido uniformemente e a eficiência de separação é 5-10% superior à do classificador em espiral normalmente utilizado, o que é benéfico para o moinho. O fator de utilização é melhorado.

  • Ciclone de grande ângulo vertebral

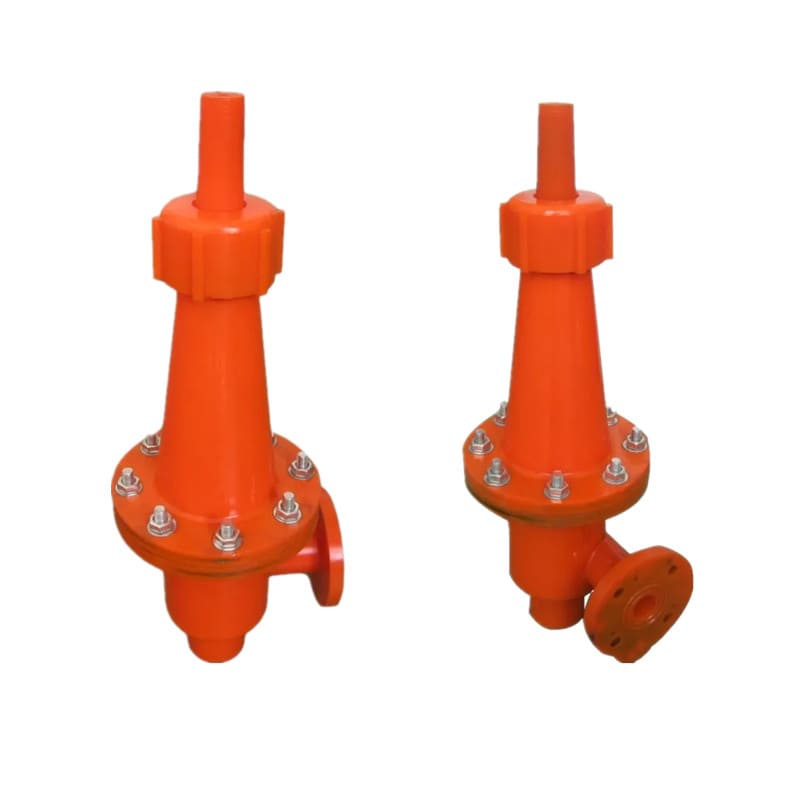

Ciclone de grande ângulo vertebral

O ângulo do cone do ciclone é grande, até 180 graus (também conhecido como ciclone plano), que é adequado para ocasiões em que a concentração é elevada, a proporção de minerais é grande e a finura do transbordo deve ser inferior a 60% de malha -200, especialmente adequada para a moagem em fases. A moagem de minério de ferro é a primeira etapa do processo de beneficiamento. O ciclone com esta estrutura tem uma série de vantagens, tais como o tamanho uniforme das partículas de transbordo, uma menor moagem excessiva dos produtos de transbordo e um rendimento de transbordo que pode ser muito ajustado sem afetar o funcionamento normal do ciclone. Pode aumentar a capacidade de moagem da primeira fase em 10-25%.

  • Uma secção de ciclone de classificação de alta finura

É adequado para ocasiões em que a finura de moagem de uma fase de moagem é superior a 80% de -200 mesh. Devido à granularidade de classificação fina, mesmo que o ciclone de estrutura comum atinja a granularidade de classificação necessária, a eficiência de classificação será muito reduzida, o volume de retorno de areia aumentará e o novo volume de alimentação de minério do moinho será baixo. Uma secção de ciclone de classificação de alta finura reduz a finura do transbordo e do subfluxo, alterando a estrutura e mantendo uma elevada eficiência de classificação, ao mesmo tempo que obtém uma maior finura do transbordo.

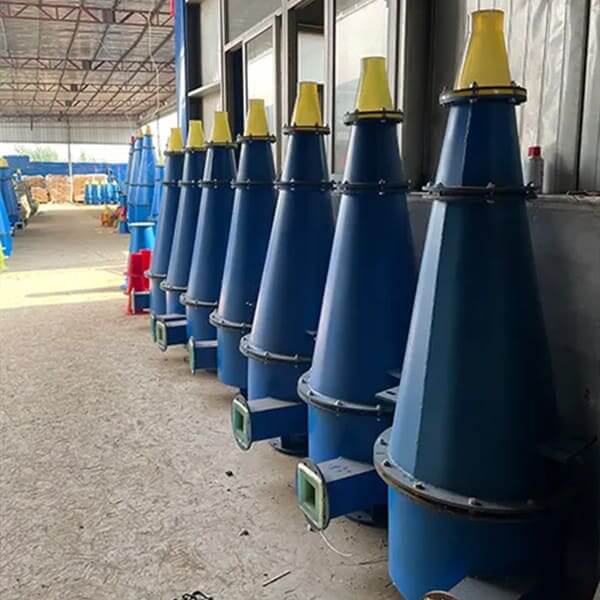

ciclone de classificação de alta finura

2. Ciclone de classificação dobrável de duas fases



O ciclone de classificação de segunda fase é amplamente utilizado na inspeção da segunda fase de vários minérios metálicos e não metálicos para controlar a classificação. As especificações do ciclone variam entre 75 mm e 660 mm, o que pode ser aplicado a fábricas com diferentes capacidades de processamento e diferentes requisitos de finura de moagem. O ciclone adopta um design de estrutura único, de modo a que a finura de transbordo do ciclone de segunda fase possa ser arbitrariamente selecionada e ajustada de -200 mesh 75% a 95%.

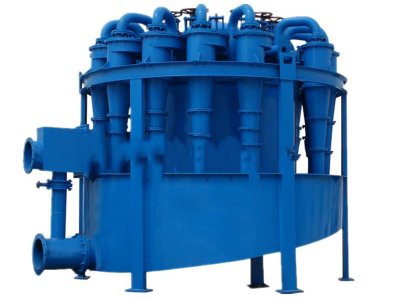

Ciclone de duas fases

3. Ciclone de desidratação por dobragem



Ciclones de desidratação são utilizados principalmente para a desidratação de várias lamas minerais. De acordo com as diferentes características do material e diferentes produtos e ambientes de instalação, são adoptados diferentes designs estruturais, que têm as vantagens de redução de pressão, grande capacidade de processamento e elevada eficiência de desidratação. Aplica-se a uma determinada operação de re-seleção de rejeitos, polpação e desidratação. Sob a condição de que a concentração de alimentação de minério seja 5-12% e o conteúdo de malha -200 seja 75%, a concentração média do transbordamento do ciclone é controlada abaixo de 1,5%. No caso de fins de desidratação, evita-se a perda de minerais úteis. Na aplicação de uma determinada operação de desidratação de areia de sílica, a concentração de transbordamento do ciclone de desidratação atinge menos de 0,5%, e o transbordamento é quase uma lama fina não qualificada, que alcança o duplo efeito de desidratação e deslimação. Após o assentamento, ele pode ser reutilizado para economizar custos.

4. Ciclone desgalhador dobrável



O ciclone de deslamagem de alta eficiência é utilizado principalmente para a desmineralização de vários minérios metálicos e lamas não metálicas. O ciclone de deslamagem de alta eficiência é baseado na absorção de excelentes resultados estrangeiros e, após vários anos de prática, a proporção e a coordenação dos principais componentes do ciclone de deslamagem de alta eficiência são determinadas, e o ciclone de deslamagem de alta eficiência projetado e produzido tem uma eficiência de deslamagem. Alta, menos perda de minerais úteis, economizando custos de utilização e melhorando a eficiência da produção. Caso: Os rejeitos descartados de uma mina de areia de sílica representaram 12,7% dos minerais lamacentos, a finura da malha -325 representou 39,3%, e quase todos os minerais lamacentos foram armazenados no nível de malha -325.

5. Ciclone de escórias dobrável



O ciclone de escória é utilizado na dessulfuração húmida em centrais eléctricas, polpação de cal, remoção de escórias de petróleo bruto, remoção de areia da água da torneira, tratamento de esgotos e outras operações, pode efetivamente remover areia grossa, metal e outros detritos particulados na lama, com elevada eficiência de remoção de escórias e perda de lama útil.

6. Ciclone Concentrador Dobrável


Ciclones de concentração de alta eficiência
são muitas vezes utilizados em conjunto com espessantes, filtros, etc., e são utilizados para a concentração antes da filtração de vários minerais, flotação de trituração fina de minerais, cianação de polpa de ouro, etc. Nas operações de transporte e outras, a concentração da polpa é efectuada. Após a concentração e desidratação do ciclone, o aumento da concentração do fluxo inferior cria boas condições para o funcionamento do crivo de desidratação, o que pode aumentar consideravelmente a capacidade de produção do crivo de desidratação, e a redução da concentração do fluxo superior pode efetivamente reduzir a carga do espessador. Com um design estrutural único, é amplamente utilizado em vários concentradores. No minério de ferro, mesmo que a concentração de alimentação de minério seja de cerca de 8%, a concentração de underflow ainda pode ser mantida acima de 70%, e o rendimento é superior a 75%.
