Planta de procesamiento de oro aluvial de 200 TPH en Etiopía

JXSC ha diseñado un diagrama de flujo completo y proporciona un conjunto completo de máquinas de planta de procesamiento y todos los accesorios para Los aluviones de Etiopía planta de tratamiento de mineral de oro en Etiopía. El cliente cuenta con su propio equipo de ingeniería para la instalación de esta planta, por lo que no es necesario nuestro servicio de ingeniería in situ. Ofrecemos un diseño detallado con los planos de construcción correspondientes.

1. La capacidad de procesamiento requerida es de 200TPH.
2. El mineral en bruto contiene arcilla pegajosa.

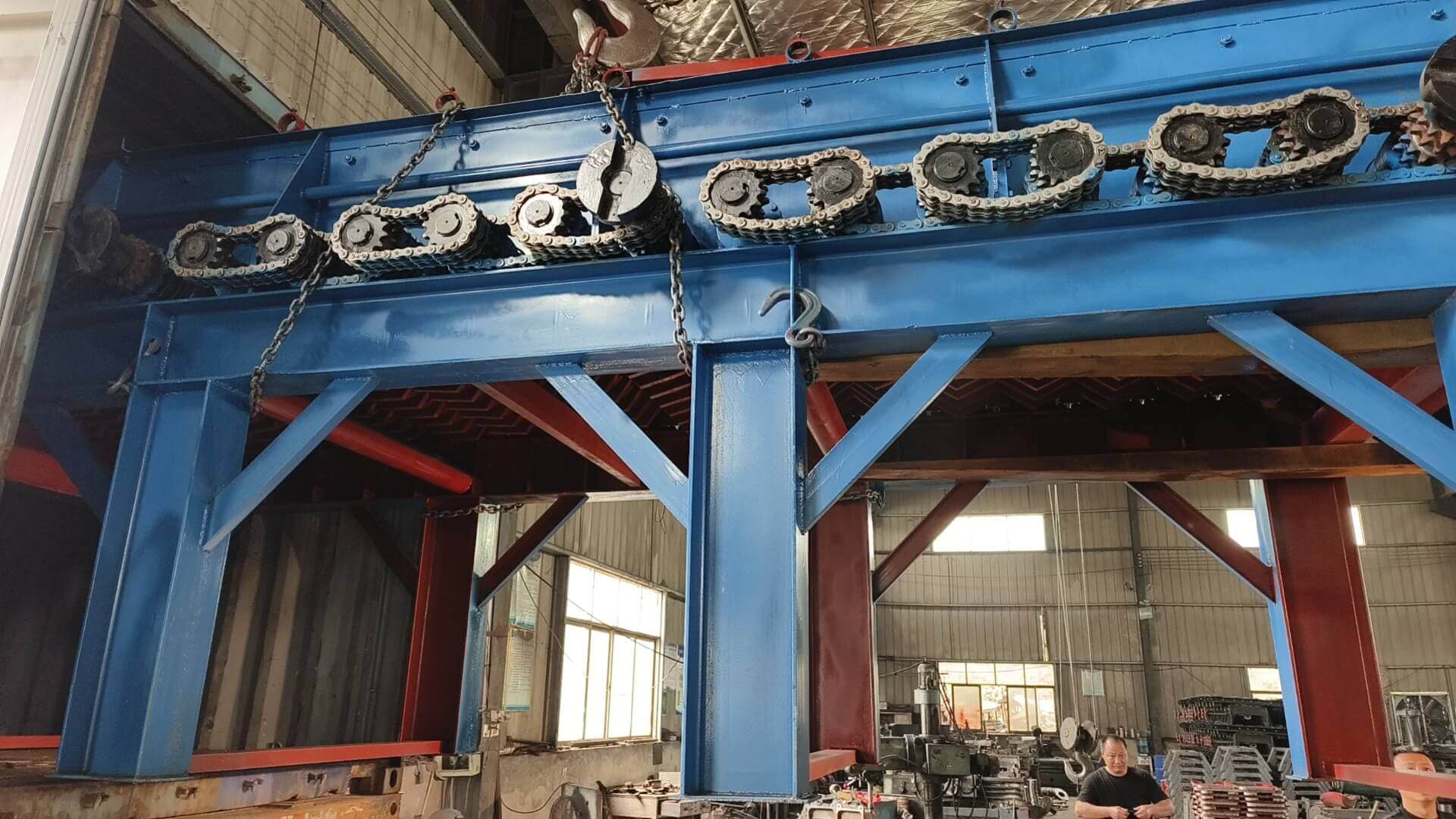

• • Alimentador de placas
  • Derocker

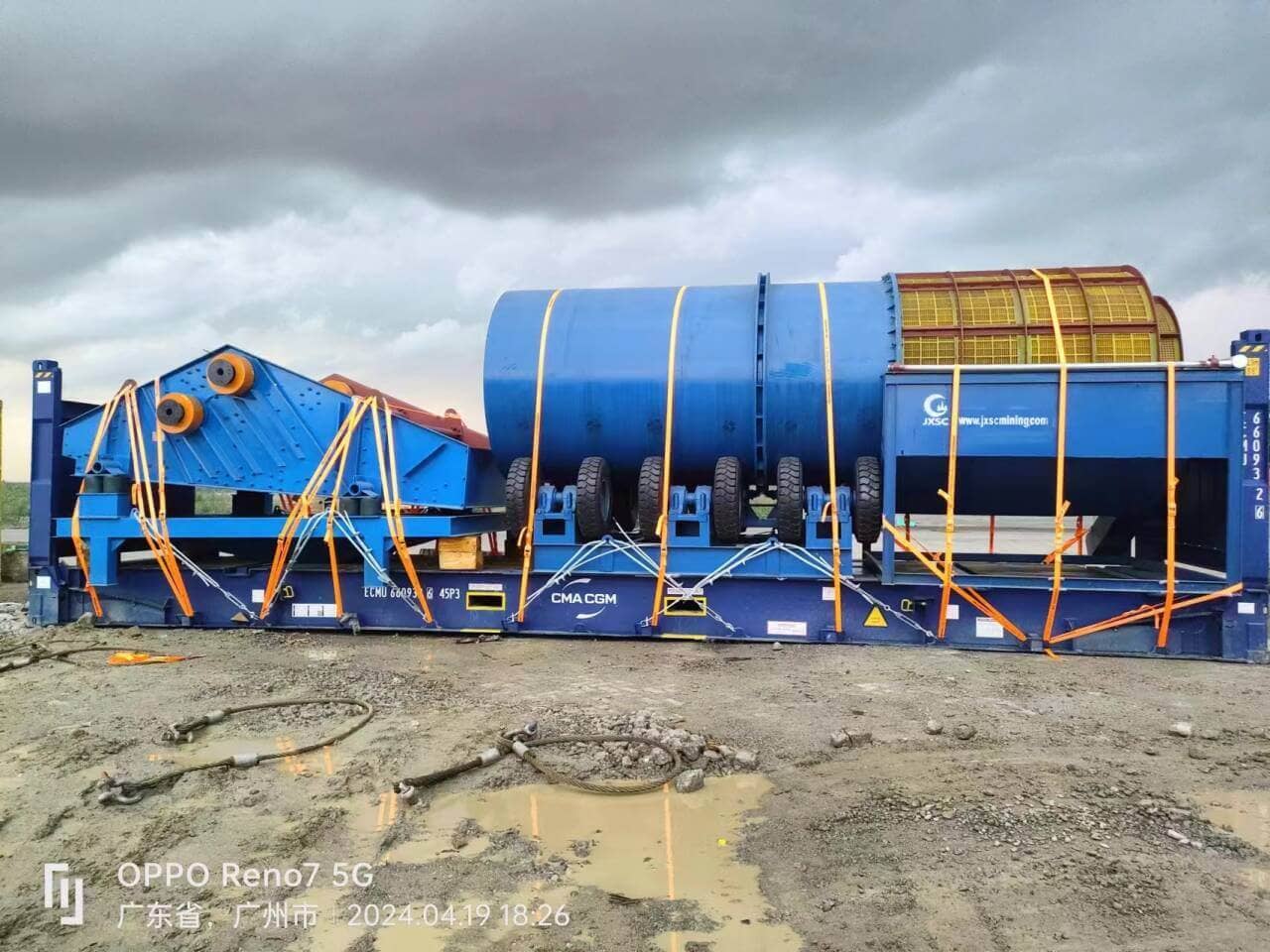

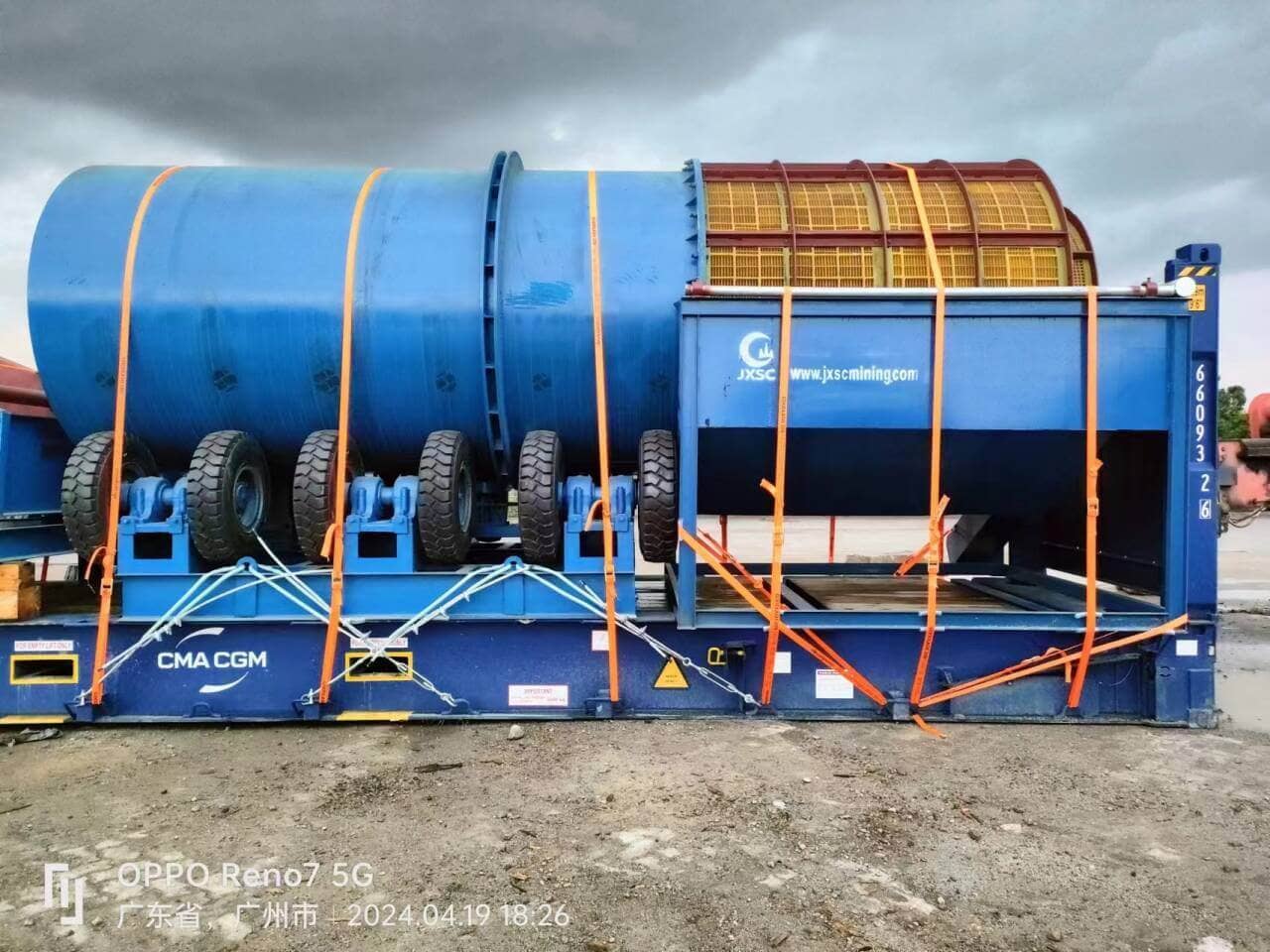

  • Fregadora trómel

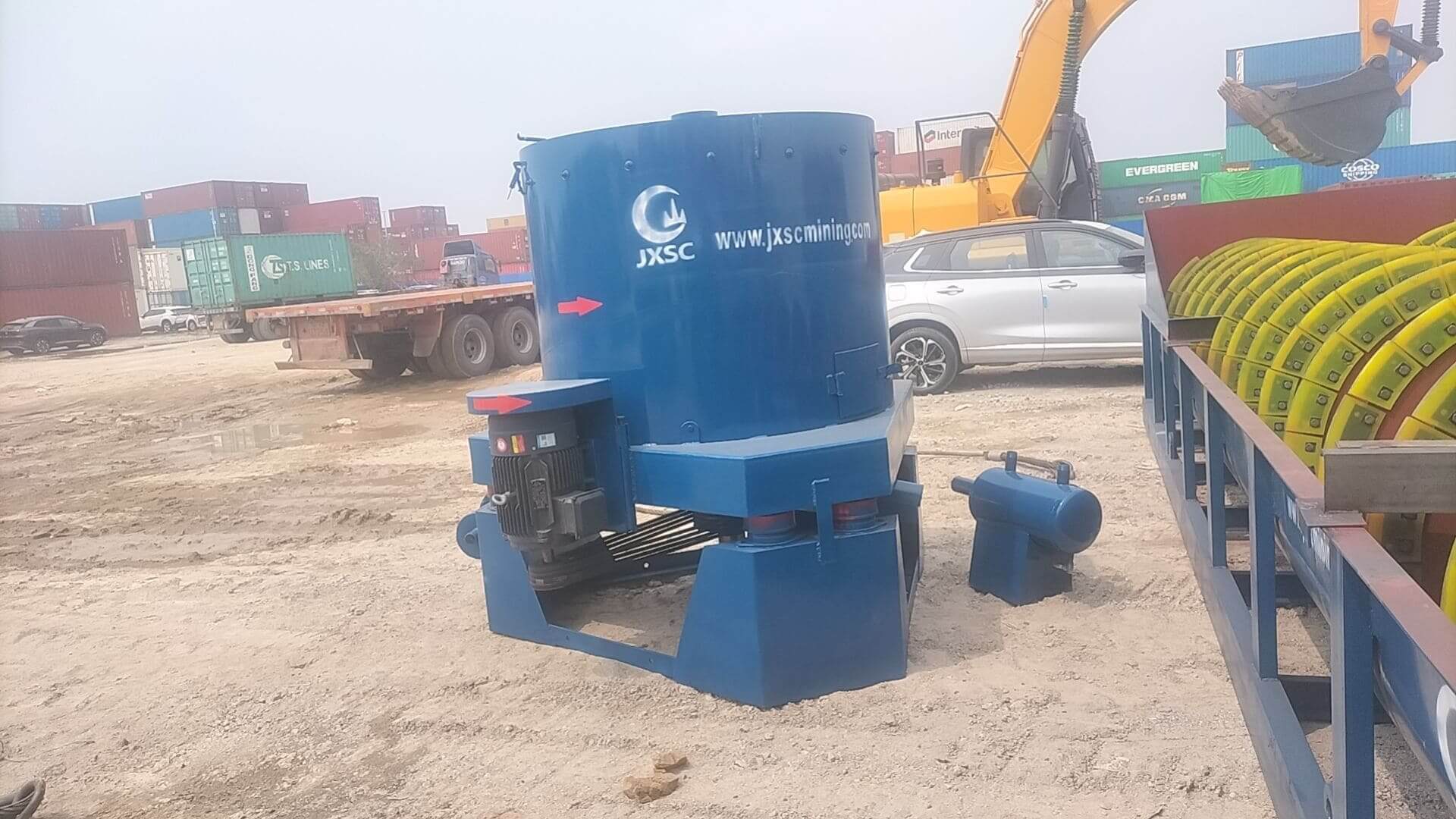

  • Concentrador centrífugo de oro
  • Esclusa de oro
  • Cinta transportadora
  • Mesa vibratoria
  • Bomba de lodo

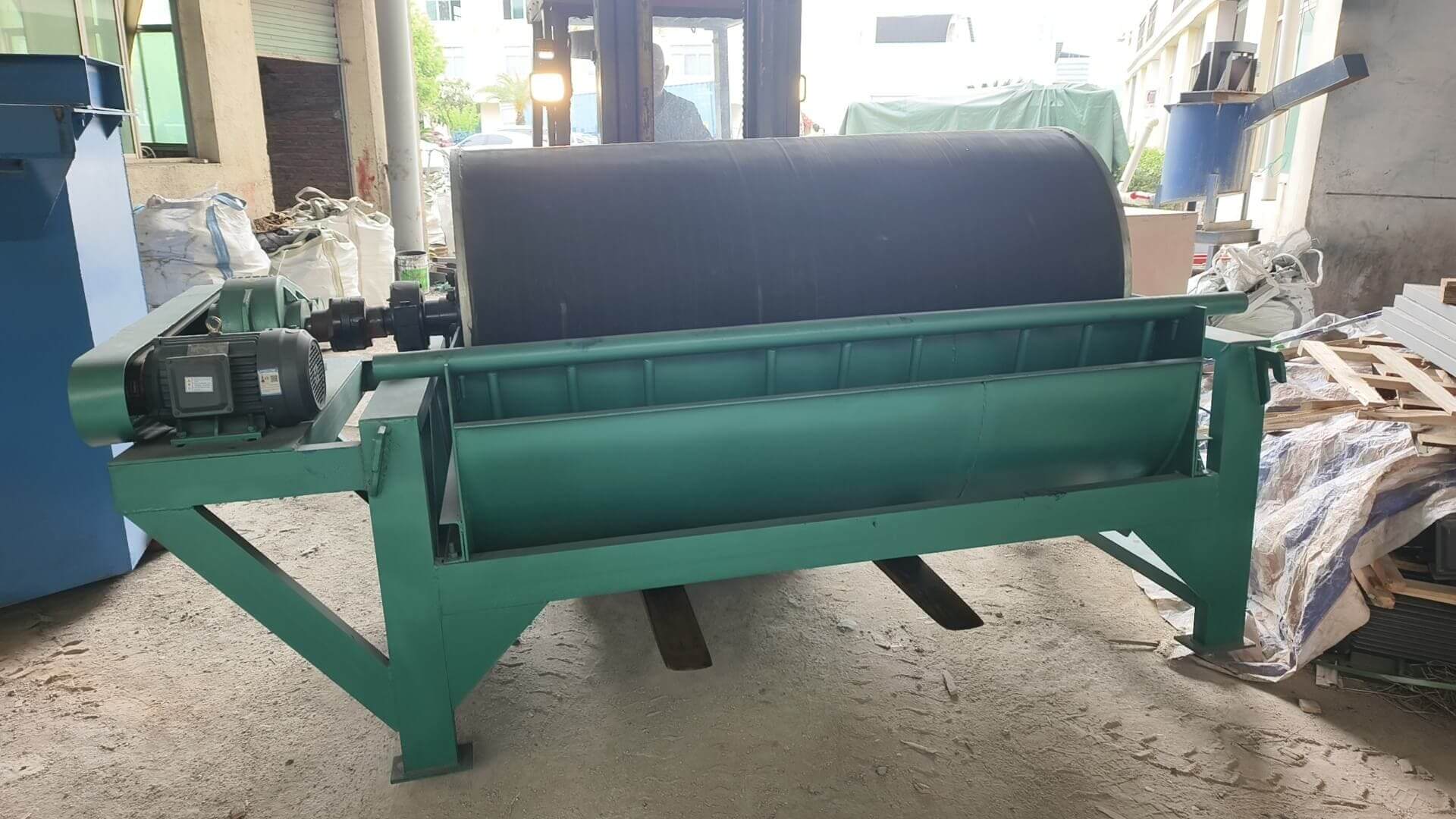

  • Separador magnético de tambor húmedo

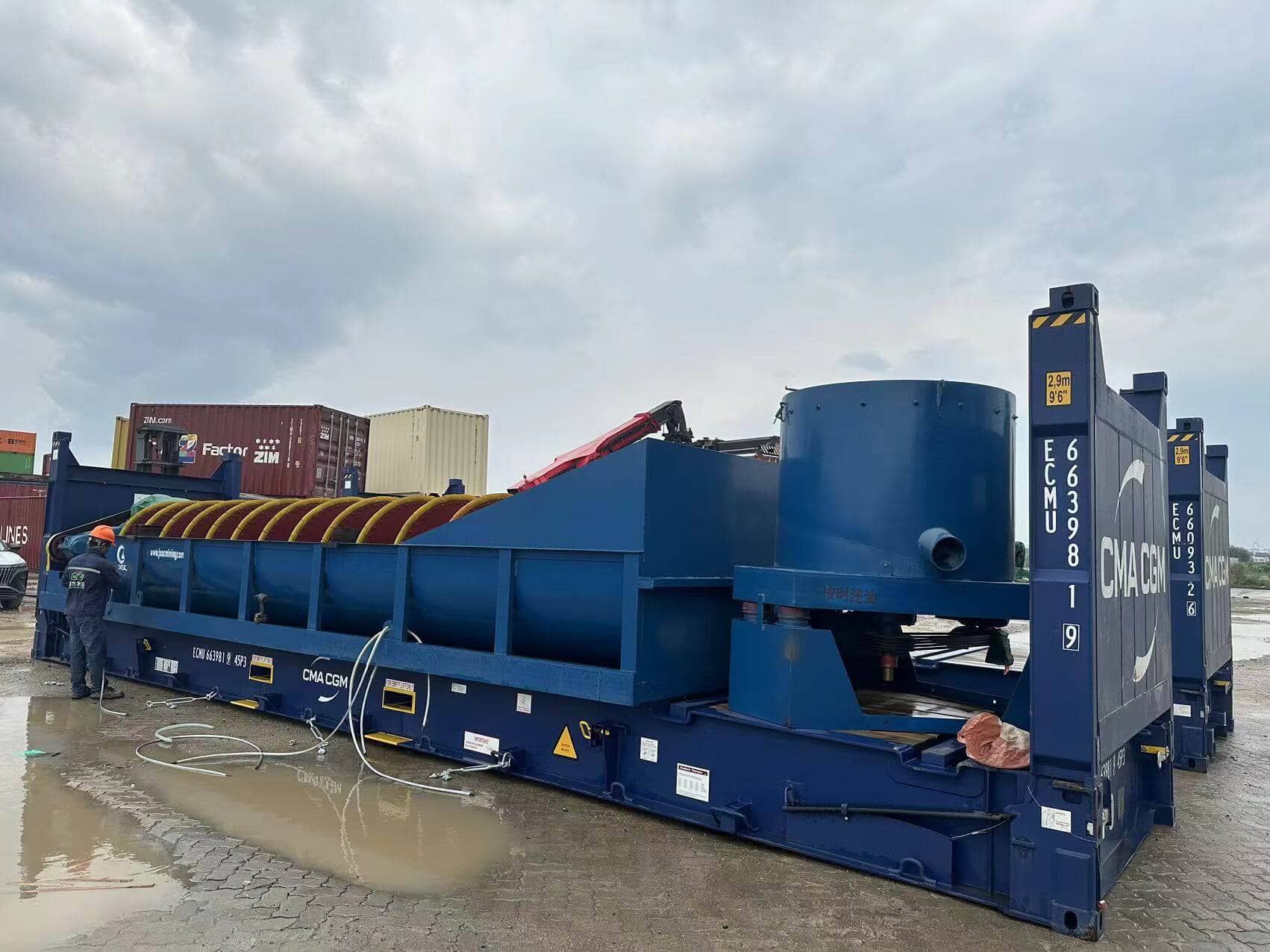

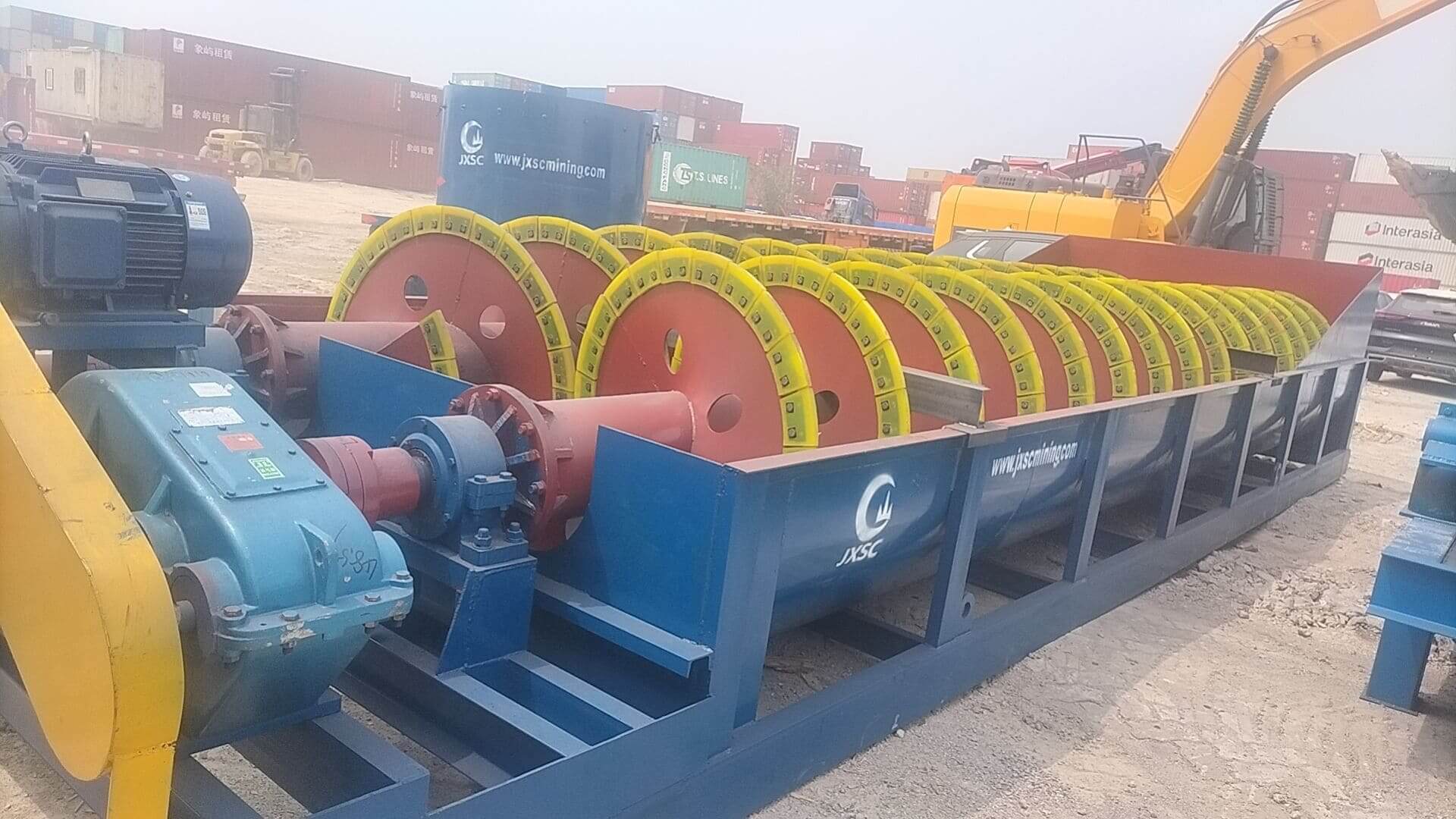

  • Lavadora de arena en espiral
  • Tamiz de deshidratación

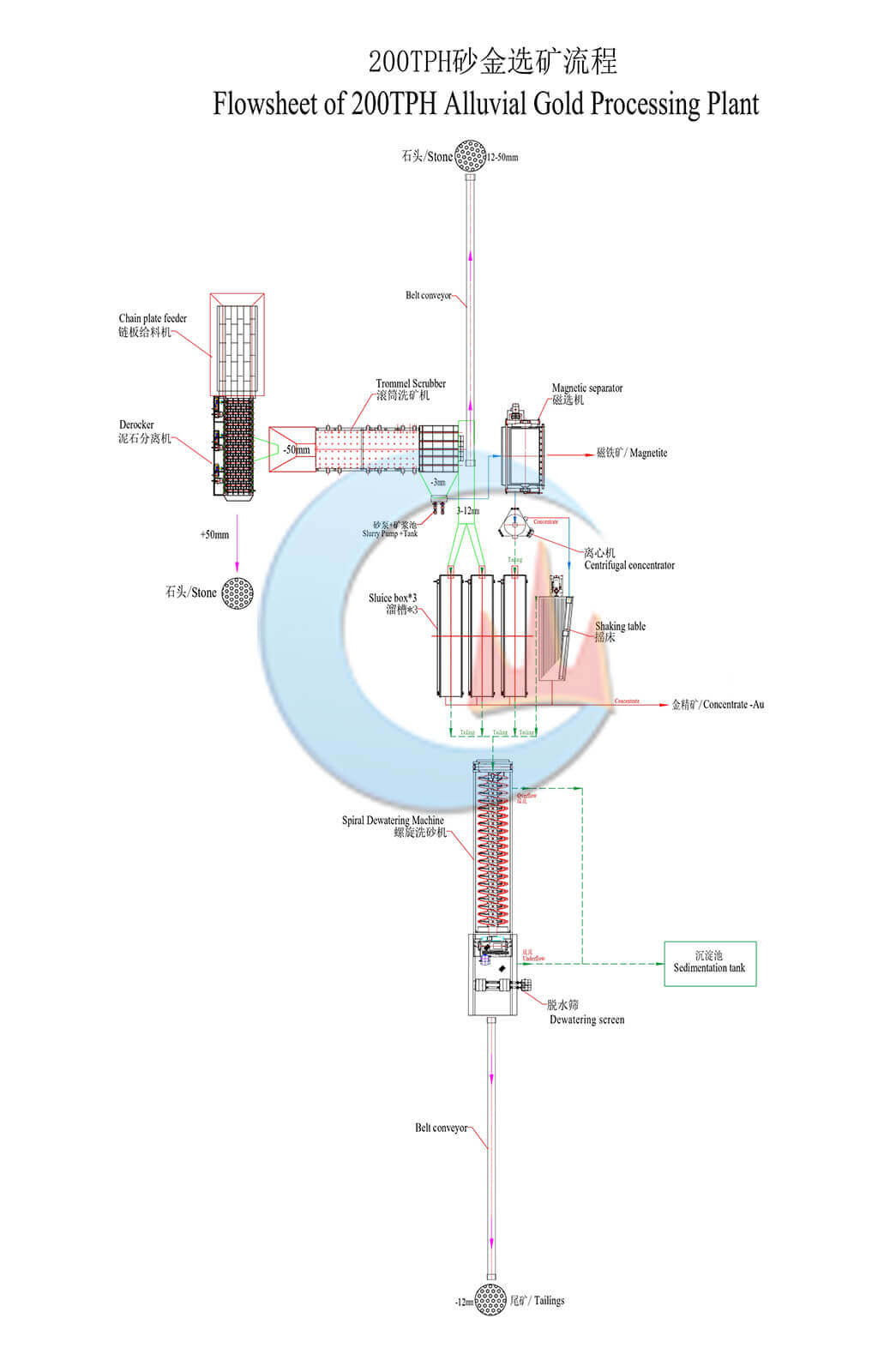

1. La pala cargadora introduce la materia prima en la tolva, y la piedra entra en el alimentador de placas desde la parte inferior de la tolva; el material se introduce en el Derocker y, a continuación, se alimenta uniformemente al lavador trómel; la chatarra de más de 50 mm será separada por el Derocker y transferida al suelo como pila de residuos.

2. 0-50mm alimentará al Fregadora trómelEn el Trommel scrubber, realizamos 2 cribas, de 3 mm y 12 mm respectivamente. Después de lavar y cribar, transportamos el material de 12-50 mm como arena de desecho mediante una cinta transportadora. El material de 3-12 mm fluirá a 2 juegos de cajas de esclusa de oro para capturar las partículas de oro.

3. El material de 0-3 mm se introducirá en el depósito de lodo.

Utilizamos una bomba de lodo para bombear el último material de 0-3 mm a la separador magnético de tambor húmedo para eliminar la arena negra (Magnetita).

4. Después de extraer la magnetita, los residuos pasarán al concentrador centrífugo. Concentrador centrífugo puede concentrar partículas de oro de 0-3 mm.

5. Los relaves fluirán al esclusa para coger de nuevo si hay partículas de oro.

6. La concentración después del concentrador centrífugo entra en el mesa vibrante a través del tubo, la mesa de agitación puede concentrar el polvo de oro de entre 0 y 2 mm. Por último, utilice un horno de fundición de oro para conseguir el lingote de oro(Si lo solicita, se lo podemos ofrecer).

7. Después de obtener todos los concentrados de oro, los relaves de 3 juegos de esclusas se enviarán a un lavadora de arena en espiralA continuación, utilice la cinta transportadora para enviar la arena seca de 0-12 mm de cola, el desbordamiento es el agua clara se puede utilizar de nuevo en el depurador trómel o caja de esclusa, el agua clara fluirá al tanque de sedimentación.

8. La arena de 0-3 mm es muy pequeña, por lo que hay una criba de deshidratación para deshidratar de nuevo, Por último utilizar una cinta transportadora para enviar la arena seca de relaves.

JXSC es un fabricante profesional de equipos de minería y experto en soluciones de mineral de minería. Tiene muchos casos de éxito, tales como plantas de oro, soluciones de diamantes, etc., Si necesita un servicio de este tipo por favor. Contacto.
