A JXSC concebeu um fluxograma completo e fornece um conjunto completo de máquinas para instalações de processamento e todos os acessórios para África do Sul fábrica de lavagem de diamantes do cliente na África do Sul. O cliente tem a sua equipa de engenharia a montar esta fábrica, pelo que não há necessidade do nosso serviço de engenharia no local. Oferecemos um projeto de layout detalhado com desenhos de construção de base em conformidade.
Planta de Lavagem de Diamantes 100TPH na África do Sul
Data de publicação:27 dezembro 2023Situação da mina do cliente
- O minério em bruto contém muita argila pegajosa e necessita de uma lavagem forte.
- O tamanho das partículas de diamante varia entre 2 e 25 mm.
- A capacidade de processamento necessária é de 100tph.
- O tamanho máximo de alimentação do minério bruto é de 150 mm, o que requer um alimentador vibratório com uma barra de grelha de 40 mm para remover os resíduos de pedra acima de 40 mm.
- Os minerais de diamante devem ser peneirados 2-10mm e 10-25mm após a lavagem.
- Os produtos finais de 2-10mm, 10-25mm e 25-40mm têm de ir para um contentor de armazenamento através de um tapete transportador.

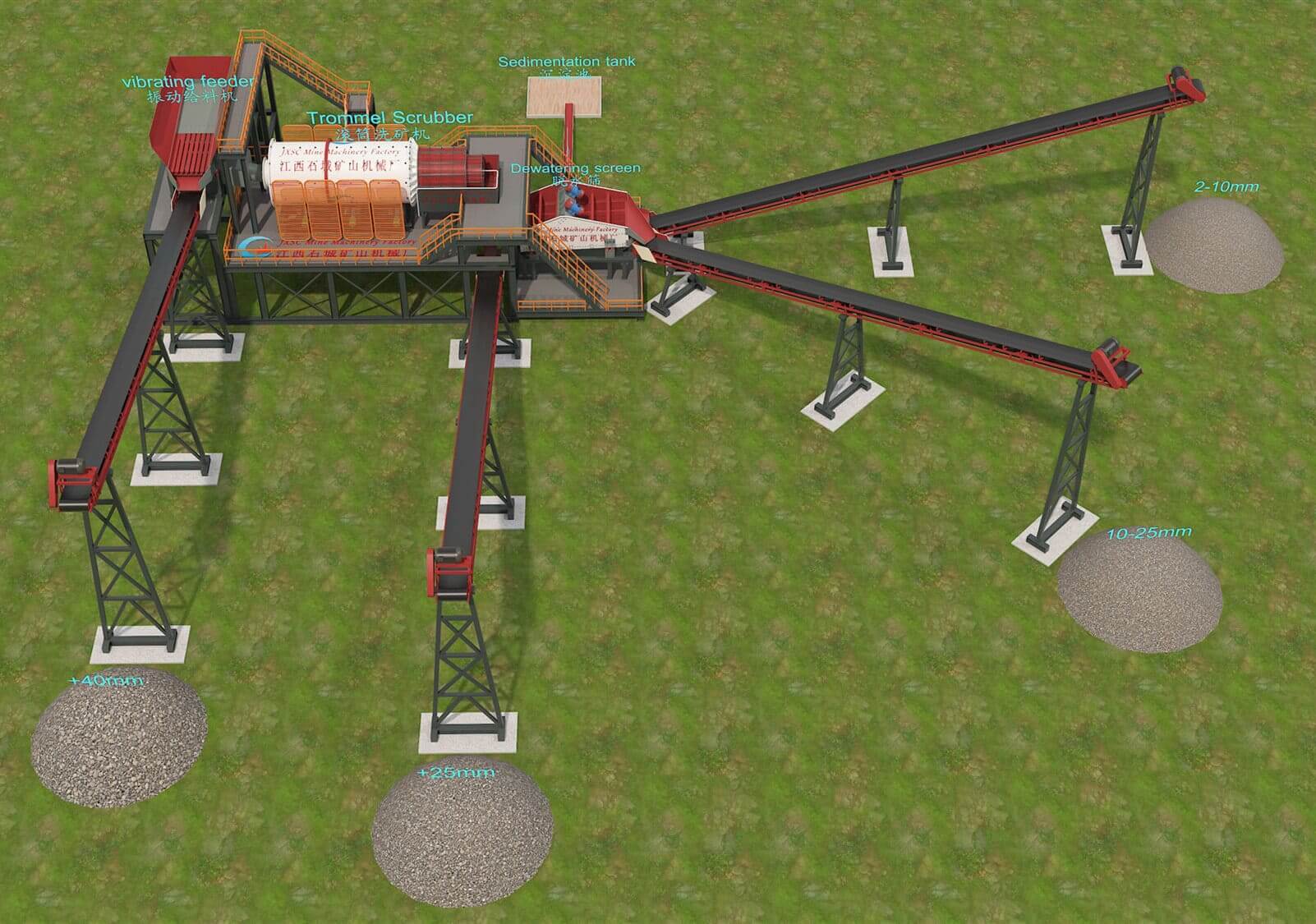

Fluxograma 3D da planta de lavagem de diamante 100TPH
Equipamento de processamento de diamantes
- Alimentador de vibrações
- Trommel scrubber
- Peneira vibratória de alta frequência
- Transportador de correia
Descrição do Flowchat
- O alimentador vibratório é fornecido com uma barra de grelha de 40 mm, para remover mais de 40 mm de grandes resíduos de pedra. Utilize uma pá carregadora ou escavadora para alimentar o minério em bruto num alimentador de grelha; abaixo de 40 mm, vá para um lavador trommel para lavar fortemente a argila.
- Um purificador Trommel com tela PU de dois decks 2mm e 25mm, depois de lavar a argila, peneira a lama de 0-2 mm que vai para a lagoa de decantação, 2-25mm que vai para a tela vibratória de alta frequência, 25-40mm que vai para a caixa de armazenamento por transportador de correia.
- 2-25mm do lavador trommel vai para um crivo vibratório de alta frequência para posterior lavagem e crivagem dos produtos de 2-10mm e 10-25mm. O crivo HFV tem dois decks de peneiras PU de 2 mm e 10 mm. Os dois produtos de 2-10mm e 10-25mm são enviados para um contentor de armazenamento por transportadores de correia.

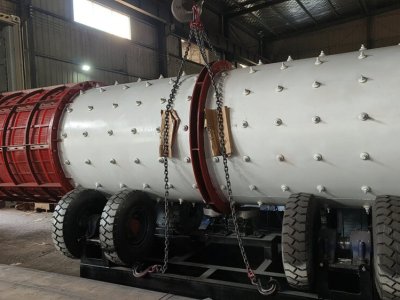

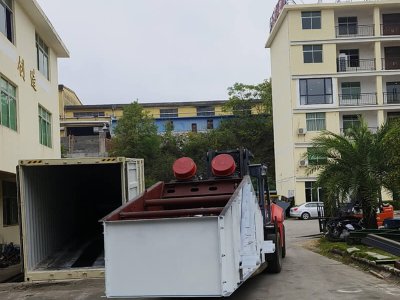

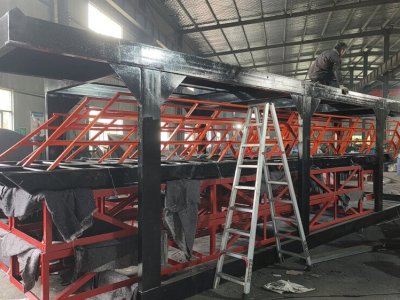

Produção e expedição
JXSC é um fabricante profissional de equipamentos de mineração e especialista em soluções de minério de mineração. Tem muitos casos de sucesso, como plantas de ouro, soluções de diamante, etc., Se você precisar de tal serviço, por favor contactar-nos.
