Plombage du laser

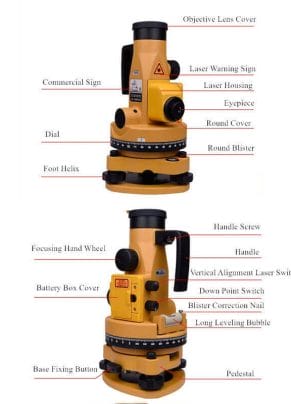

La précision générale de l'aligneur d'aplomb est de 1 / 40000, 1 / 50000, et 1 / 100000. Après un nivellement rigoureux, deux lasers verticaux peuvent être émis, l'un vers le haut et l'autre vers le bas. Le diagramme de structure de l'instrument est illustré dans la figure de gauche.

La structure comprend un laser supérieur, dans lequel un couvercle de protection du laser supérieur est disposé à l'extrémité supérieure du laser supérieur, l'extrémité inférieure du laser supérieur est disposée dans une base de laser supérieur ; la base de laser supérieur est fixée par l'intermédiaire d'une vis de réglage ; une surface conique de base de laser supérieur est disposée sur la base de laser supérieur en contact avec la vis de réglage ; un anneau de positionnement et un anneau de pression de positionnement sont disposés séquentiellement à la périphérie du laser supérieur à l'extrémité supérieure de la base du laser supérieur ; et l'anneau de pression de positionnement enveloppe l'extrémité supérieure du laser supérieur, l'anneau de positionnement et une partie de la base du laser supérieur et est positionné dans le couvercle de protection du laser. Le vérin à vis bloque la surface conique de la base supérieure du laser, de sorte que des forces de compression axiale sont générées en quatre endroits pendant le réglage horizontal d'un groupe laser ; l'anneau de coussin de positionnement et l'anneau de pression de positionnement sont adoptés pour le positionnement axial, de sorte que le positionnement est fiable et qu'un plongeur laser est facile à détacher pendant la maintenance ; le couvercle de protection du laser supérieur couvre le vérin à vis de réglage et l'anneau de pression, de sorte que la structure est plus sûre et que la position du laser n'est pas affectée pendant le vissage. Un test de température, un test d'impact et un test de vibration à haute fréquence ont permis de vérifier la stabilité et la fiabilité de la structure.
