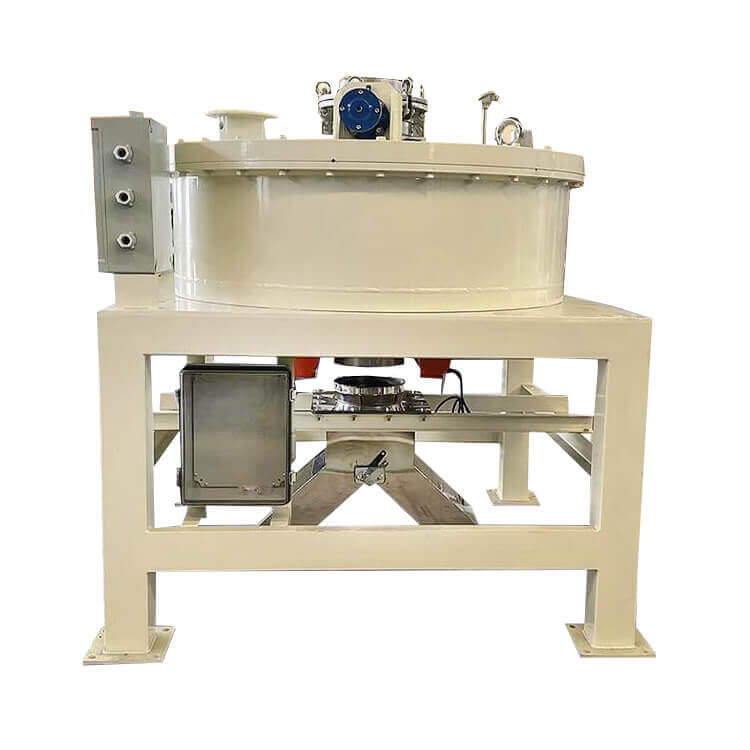

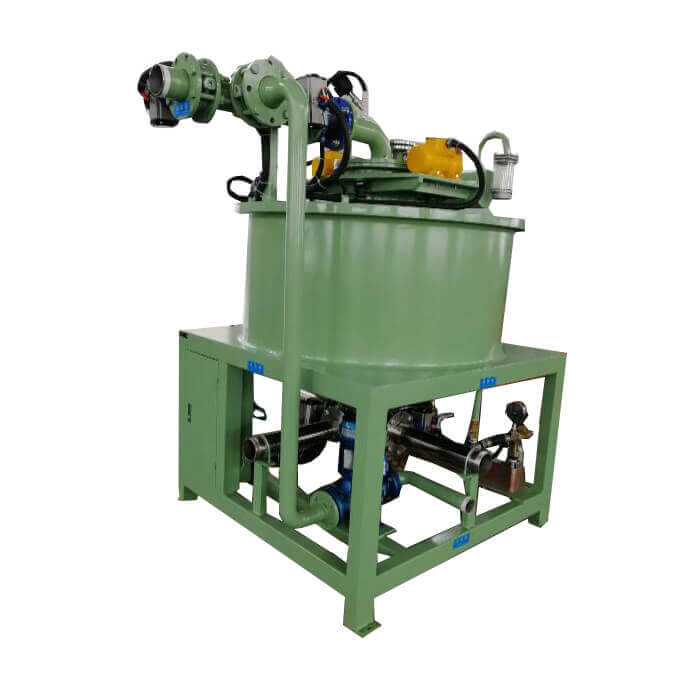

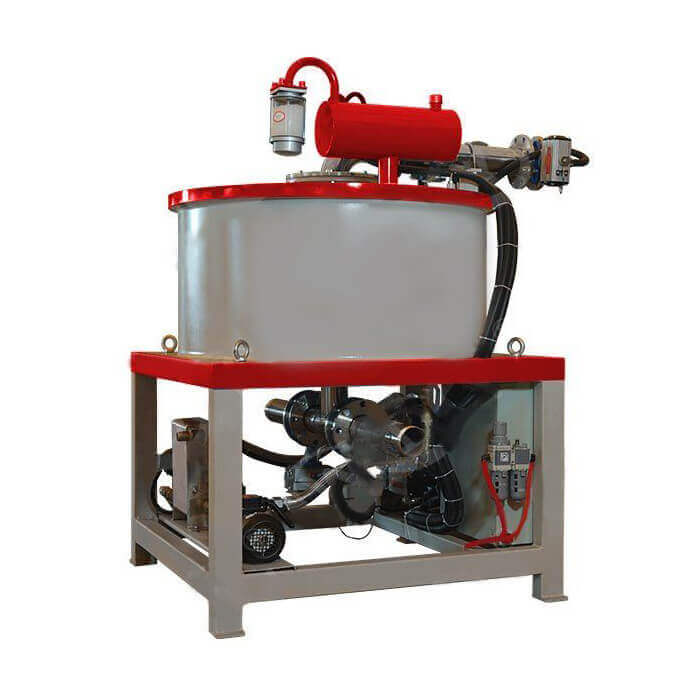

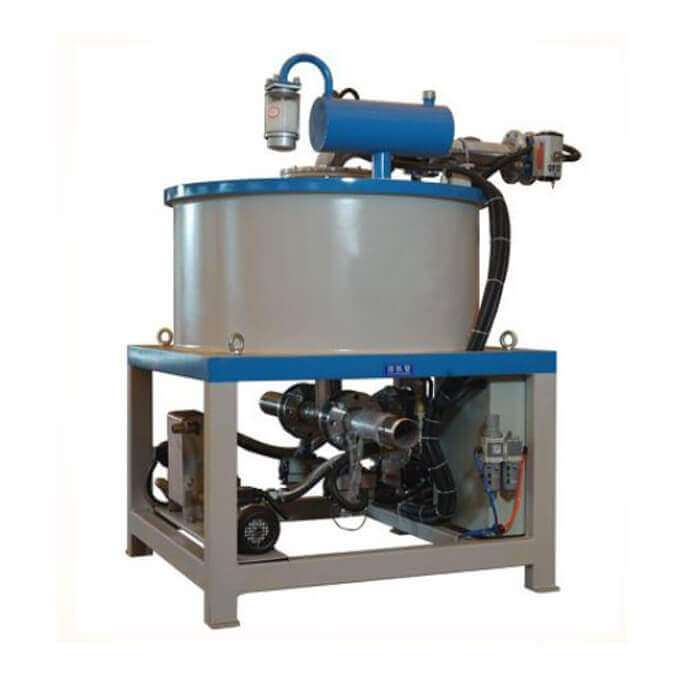

Séparateur magnétique de boues

Séparateur magnétique de boues

【Capacité】10-100 m3/h
【Densité du matériau d'alimentation】10-30%
【Power】90-178 kW
【Application】Céramique, exploitation minière, industrie chimique, électronique, alimentation et autres industries.

Contactez-nous via WhatsAppChat en ligne sur WhatsApp

Avantages

Le séparateur magnétique de boues est un type d'équipement largement utilisé dans l'exploitation minière, la métallurgie, la protection de l'environnement et d'autres domaines. Il est principalement utilisé pour séparer et extraire les substances magnétiques. Son principe de fonctionnement repose principalement sur l'effet d'adsorption des champs magnétiques sur les substances magnétiques.

Caractéristiques

  • Le champ magnétique de la machine à boues est élevé, le champ magnétique est uniformément réparti et l'effet de déferrisation est évident ;
  • Le système de refroidissement utilise la circulation interne de l'huile, et l'échange thermique eau-huile externe est effectué par un échangeur de chaleur. Le coefficient de dissipation de la chaleur est élevé, ce qui permet de contrôler l'augmentation de la température à environ 20 °C et de prolonger la durée de vie du fil électromagnétique ;
  • La vanne de freinage est fabriquée à partir de matériaux importés, le corps de la vanne est solide et durable, et il n'y a pas de débordement de boue résiduelle après la fermeture ;
  • La déferrisation fait appel à un rinçage par source d'eau à haute pression et à un soufflage d'air pour garantir un rinçage complet et l'absence de résidus ;
  • La maille est fabriquée à partir de matériaux spéciaux. Après la coupure de l'alimentation électrique de la bobine d'excitation, il n'y a pas de magnétisme résiduel, ce qui facilite l'élimination du fer ;
  • Fonctionnement entièrement automatique, aucune supervision manuelle n'est nécessaire, l'élimination du fer est pratique et rapide, et il n'y a pas de résidus.

Le séparateur magnétique de boues est largement utilisé pour l'élimination et la séparation des impuretés de fer et des substances magnétiques dans les boues et les glaçures dans les secteurs de la céramique, du verre, des produits chimiques, de l'électronique, de l'alimentation, de la médecine et d'autres industries.

Séparateur magnétique de boues
vidéo

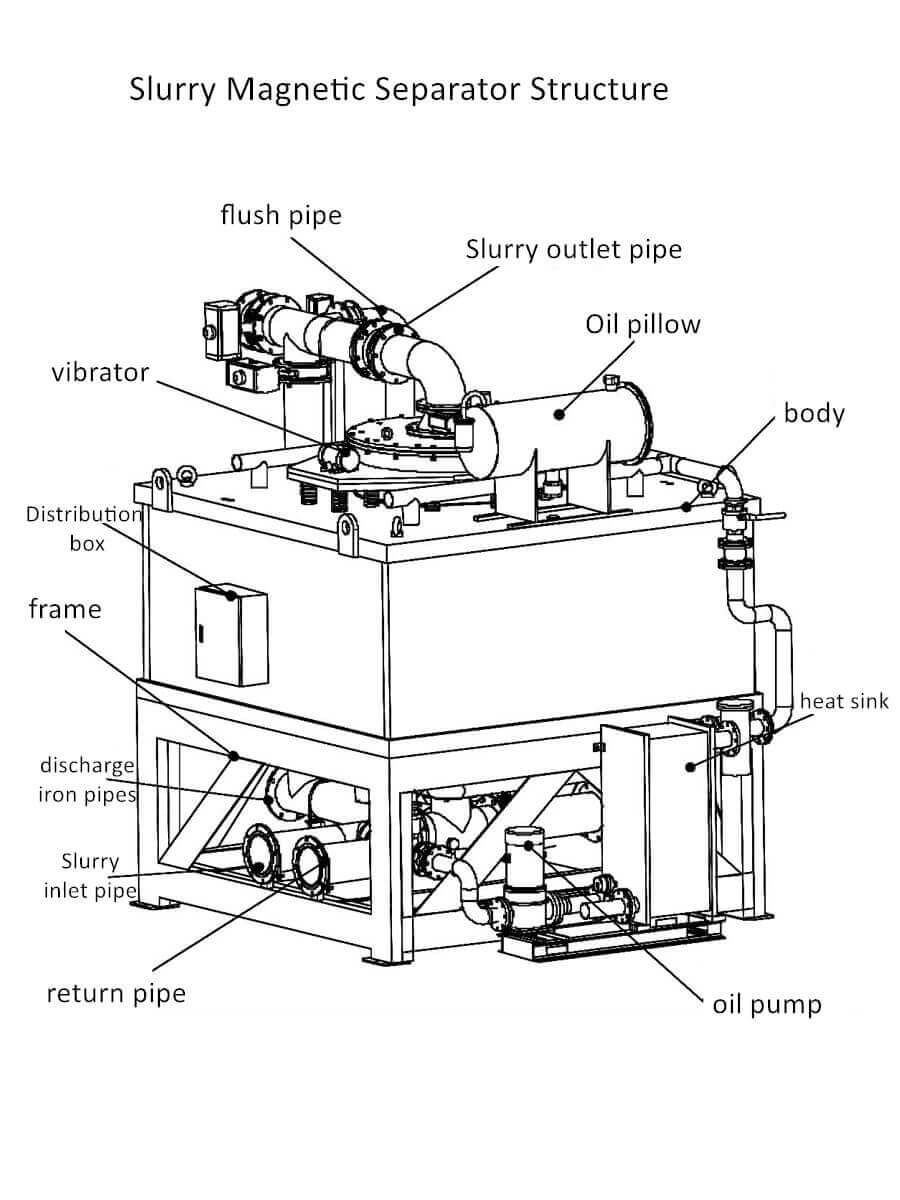

Structure du produit

Les séparateur magnétique de boues est principalement composé d'un système magnétique, d'un corps de réservoir, d'un dispositif de transmission, d'un dispositif d'alimentation en minerai, d'un dispositif de rinçage et d'autres pièces. Le système magnétique est la pièce maîtresse de l'appareil et est responsable de la génération du champ magnétique. La cuve est utilisée pour recevoir la boue à traiter et réaliser la séparation des substances magnétiques sous l'action d'un champ magnétique.

Au cours du processus de travail, le séparateur magnétique électromagnétique de boues forme un champ magnétique stable. Lorsque la boue contenant des substances magnétiques pénètre dans la zone de champ magnétique, elle est affectée par la force du champ magnétique et les substances magnétiques sont adsorbées à la surface du système magnétique. Les matières non magnétiques, quant à elles, continueront à s'écouler le long de la cuve car elles ne sont pas affectées par la force du champ magnétique, ce qui permet de séparer les matières magnétiques des matières non magnétiques.

Le système magnétique se compose généralement d'électro-aimants et de pôles magnétiques. Les électro-aimants génèrent des champs magnétiques grâce au courant électrique, et les pôles magnétiques déterminent la distribution et l'intensité du champ magnétique. En ajustant la taille et la direction du courant, l'intensité et la distribution du champ magnétique peuvent être contrôlées pour répondre à différents besoins de séparation.

Paramètres techniques

ModèleZT-YL600-QZT-YL800-QZT-YL1000-QZT-YL1000-TZT-YL1000L-QZT-YL1200-QZT-YL1200L-Q
Tension d'entrée (ACV)380380380380380380380
Puissance (kW)90120150140150178178
Intensité du champ magnétique (GS)18000180001800015000180001500015000
Capacité (m3/h)10-4015-5020-7520-7520-7525-10025-100
Concentration de l'alimentation en kaolin10-20%10-20%10-20%10-20%10-20%10-20%10-20%
Potassium, concentration du minerai d'albite20-30%20-30%20-30%20-30%20-30%20-30%20-30%
Poids (T)15233228434553
Tension de sortie (DCV)0-5300-5300-5300-5300-5300-5300-530
Courant de sortie (DCA)0-1600-2100-2850-2850-2850-3300-330
Méthode de refroidissementDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eauDouble refroidissement à l'huile et à l'eau
Puissance de la bobine (kW)80110132120130160160
Hauteur de la cavité (mm)700700700800600800700
Matériau de la bobineCuivreCuivreCuivreCuivreAluminiumCuivreAluminium
Taille de l'installation (mm)1550*1550*32001980*1980*32002300*2300*32002130*2130*33002600*2600*38002600*2600*33002800*2800*3800
