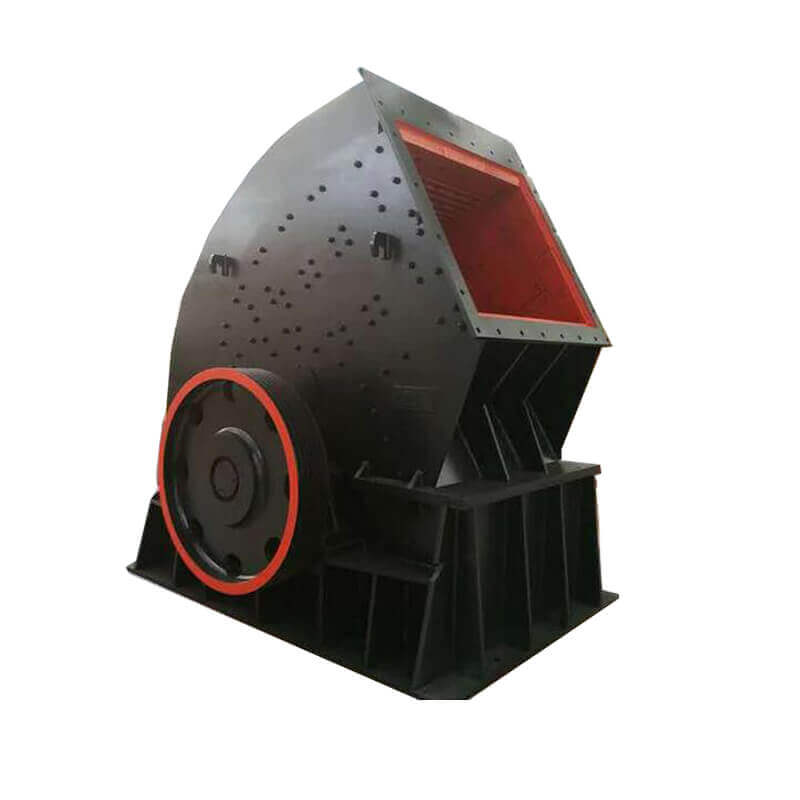

Concasseur à marteaux lourds

Concasseur à marteaux lourds

【Capacité】50-1200 TPH

【Taille de l'alimentation】≤1200 mm

【Power】75-500 kW

【Application】Convient au broyage de divers matériaux moyennement durs et cassants.

Contactez-nous via WhatsAppChat en ligne sur WhatsApp

Avantages

Le concasseur lourd à marteaux est couramment utilisé pour le concassage de matériaux dont la résistance à la compression ne dépasse pas 200MPa, tels que le calcaire, le gypse, le charbon, la marne, le grès et le schiste. Il est largement utilisé dans les mines, le ciment, le charbon, la métallurgie, les matériaux de construction, les routes, les carburants et d'autres départements.



Caractéristiques

  • Grande taille des particules d'alimentation et rendement élevé
    La taille des particules d'alimentation du concasseur à marteaux peut atteindre 1200 mm, et la production d'un seul concasseur à marteaux peut atteindre 1200 tonnes.
    La conception de la chambre de broyage est conforme au principe dynamique. La structure unique sans plaque de tamisage augmente le débit des matériaux, peut broyer des matériaux humides et résout les problèmes de blocage direct et de faible rendement des marteaux traditionnels.
  • Faible consommation d'énergie et faible investissement
    Le concasseur à marteaux lourds a une taille de particule d'alimentation importante et une taille de particule de décharge faible. Le système de moulage en une seule fois permet de réduire les coûts d'exploitation.
  • Respectueux de l'environnement et moins polluant
    Il peut broyer des matériaux humides. Ajoutez de l'eau lors du broyage de matériaux humides afin de réduire la pollution par les poussières et de protéger la santé des travailleurs et l'environnement.
  • Excellente granulométrie du produit fini
    Le matériau peut être adapté en fonction des besoins pour répondre à diverses spécifications.

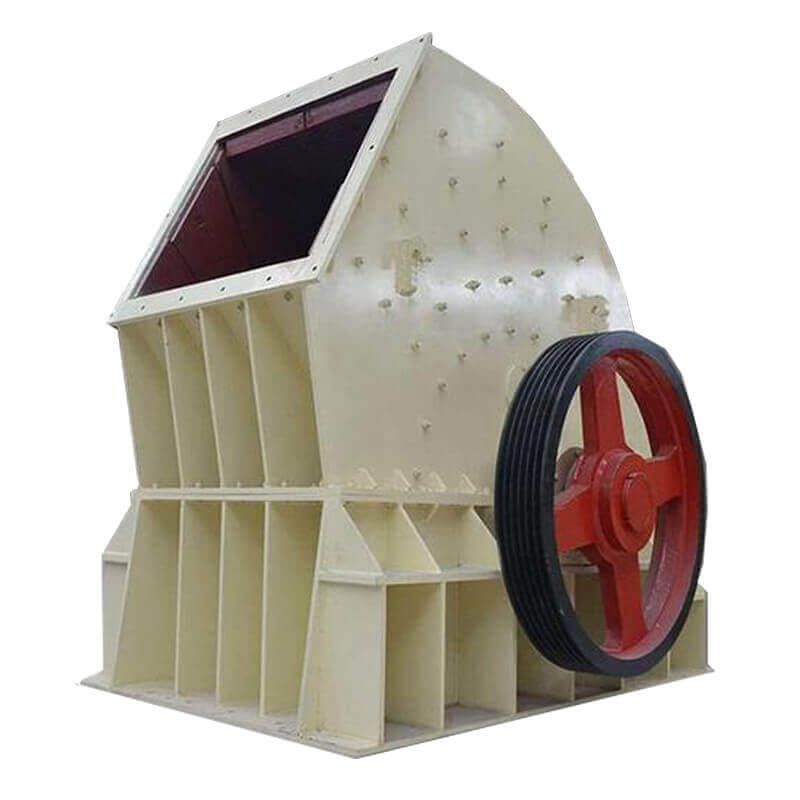

Concasseur à marteaux lourds
vidéo

Structure du produit

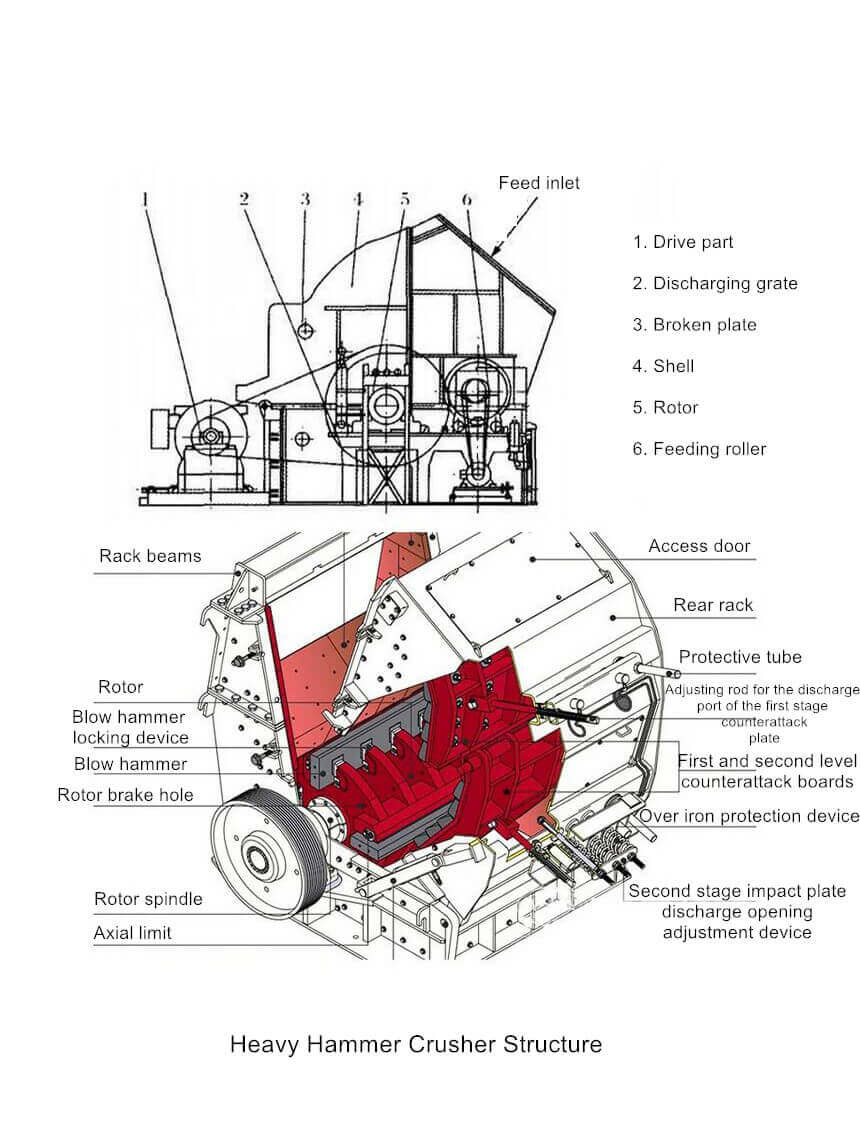

Structure du concasseur à marteaux lourds
La partie centrale du concasseur lourd à marteaux est le rotor avec le marteau (également appelé tête de marteau). Le rotor se compose d'un arbre central, d'un disque, d'un axe et d'un marteau.

Principe de fonctionnement
Le moteur entraîne le rotor qui tourne à grande vitesse dans la chambre de broyage. Les matériaux entrent dans la machine par l'orifice d'alimentation supérieur et sont broyés par le marteau. Une plaque de criblage se trouve dans la partie inférieure du rotor. Les matériaux broyés plus petits que la taille du trou du tamis sont évacués par la plaque du tamis, tandis que les matériaux broyés plus grands que la taille du trou du tamis restent sur la plaque du tamis pour continuer à être broyés. Après avoir été frappés et broyés par un marteau, ils sont évacués par la plaque de criblage.

Paramètres techniques

Modèle Diamètre du rotor (mm) Taille de l'entrée W*L (mm) Taille d'alimentation (mm) Capacité (t/h) Puissance (kW) Dimension (mm)
ZPC0706 700*570 615*510 <400 50-70 75 1950*1340*1480
ZPC0808 800*750 780*610 <500 80-100 132 2280*1790*1670
ZPC0910 9000*1000 1070*750 <600 150-200 110*2 2600*2200*1940
ZPC1012 1000*1180 1255*810 <650 250-300 132*2 2800*2310*2210
ZPC1213 1200*1280 1350*920 <750 300-350 160*2 2970*2580*2510
ZPC1216 1200*1590 1530*920 <750 400-500 200*2 3070*2840*2580
ZPC1220 1220*1950 2000*920 <750 500-600 220*2 3080*3380*2580
ZPC1310 1310-1050 890*1075 <650 150-180 160 2950*2250*2490
ZPC1512 1500*1160 1200*900 <750 250-310 160*2 3250*2624*2750
ZPC1513 1500*1350 1290*900 <750 300-350 180*2 3250*2624*2750
ZPC1615 1650*1452 1500*1200 <1000 410-500 220*2 3660*2930*3430
ZPC1620 1660-1900 2000*1200 <1200 800-1000 400*2 3665*3200*3435
ZPC1622 1620*2200 2200*1000 <900 600-800 250*2 3690*3250*3450
ZPC1815 1850*1520 1500*1280 <1100 520-620 250*2 3680*2915*3510
ZPC1820 1800*1964 2000*1200 <1200 1000-1200 450*2 3700*3270*3515
