Trommel Screen VS Vibrating Screen, Which is better ?

Dans le domaine du traitement des minerais, le cribles à trommel(alias tamis à tambour rotatif) et écrans vibrants sont tous deux largement utilisés pour le criblage & équipement de classification. Mais quelle est la différence entre les cribles à trommel et les cribles vibrants, et comment choisir les cribles les mieux adaptés à votre application de traitement des minerais ? Ou encore, comment choisir l'équipement de criblage adapté à des conditions d'exploitation minière spécifiques ?

Le crible à trommel est-il meilleur que le crible vibrant ?

Nous savons tous qu'il s'agit de deux équipements de criblage largement utilisés, mais les différentes méthodes et principes de travail signifient également la différence de rendement, ainsi que les types de matériaux adaptés au traitement par criblage.

Dans cet article, nous allons donc vous aider à analyser la différence entre le crible trommel et le crible vibrant sous les 7 aspects suivants.

La différence entre un tamis trommel et un tamis vibrant.

1. Différentes méthodes de dépistage

Les cribles vibrants et les cribles à trommel sont tous deux des équipements de criblage, mais ils fonctionnent selon deux méthodes de criblage différentes :

Cribles vibrants sont criblés à l'aide de la force d'excitation générée par un moteur vibrant et font partie des cribles vibrants. Les cribles vibrants couramment utilisés dans les mines sont les cribles circulaires et les cribles linéaires.

Les crible à trommel est une autre forme de criblage. Pendant le processus de criblage, l'équipement ne vibre pas, mais généralement, le moteur et le réducteur entraînent la rotation du tambour par l'intermédiaire du palier. Le matériau contenu dans le tambour traverse le crible de haut en bas grâce à la rotation du tambour. Le crible à trommel appartient donc à un type de criblage par roulement.

2. Différentes formes et structures

Les deux sont très différents en apparence et peuvent être facilement distingués.

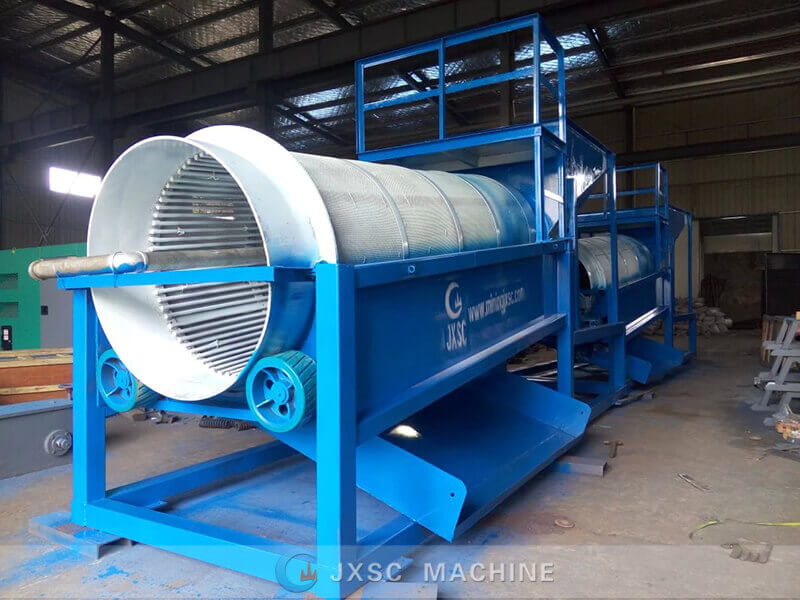

crible à trommel : Il s'agit d'un cylindre. La surface extérieure du cylindre utilise une ou plusieurs couches, ou plusieurs sections de cribles pour augmenter les spécifications de criblage. Le volume du crible à trommel est généralement important et comprend principalement des moteurs, des réducteurs, des dispositifs à tambour, des cribles et des machines. Il est composé d'un cadre, d'un couvercle d'étanchéité, d'une entrée et d'une sortie. Un anneau d'acier doit être ajouté au dispositif de tambour pour empêcher la déformation du crible à trommel.

Le crible vibrant est principalement composé d'un caisson de tamisage, d'un cadre de tamisage, d'une grille de tamisage, d'un moteur vibrant, d'une base de moteur, d'un ressort d'amortissement des vibrations et d'un support.

• Tamis vibrant linéaire : Deux moteurs vibrants sont installés au bas de l'équipement, qui peut être divisé en plusieurs couches.
• Crible vibrant circulaire : également connu sous le nom de crible vibrant à arbre unique, ses méthodes de support comprennent le support de suspension et le support de siège.

Le trommel et le crible vibrant sont généralement composés d'un crible tissé ou d'un crible perforé, et la taille du crible est généralement de 6 à 8 mm.

3. Le principe de fonctionnement est différent

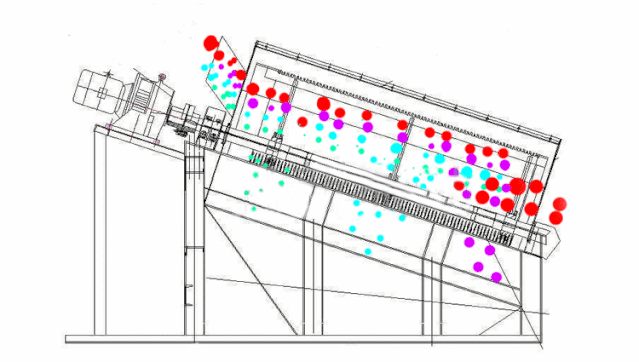

• Trommel

Le dispositif à rouleaux est installé sur le cadre de manière oblique. Le moteur est relié au dispositif à rouleaux par l'intermédiaire d'un accouplement et d'un réducteur, et entraîne la rotation du dispositif à rouleaux autour de son axe. Lorsque le produit pénètre dans le dispositif à tambour, sous l'effet de l'inclinaison et de la rotation du dispositif à tambour, le produit se trouvant sur la surface du tamis est tourné et roulé. Les matières qualifiées (produits sous le tamis) sont évacuées par la sortie située au bas de l'extrémité arrière du tambour, et les matières non qualifiées (sur le tamis) sont évacuées par l'orifice d'évacuation situé à l'extrémité du tambour.

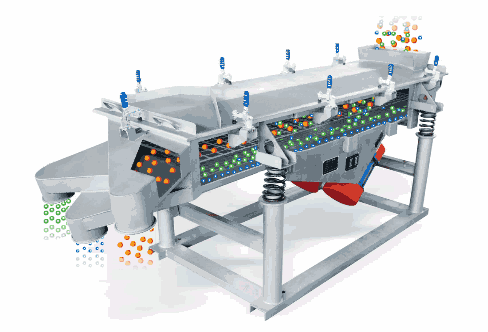

• Cribles vibrants linéaires

En utilisant le moteur de vibration comme source de vibration, le matériau est projeté sur le crible tout en avançant en ligne droite. Le matériau pénètre uniformément dans l'entrée du crible à partir de l'alimentateur et produit plusieurs types de cribles à travers le crible multicouche. Les objets supérieurs et inférieurs sont évacués par leurs sorties respectives.

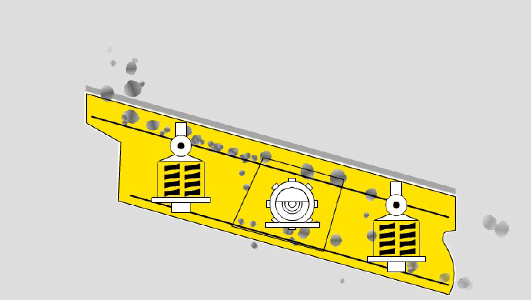

• Cribles vibrants circulaires

La surface de l'écran est fixée sur le caisson de l'écran, et le caisson de l'écran est suspendu ou soutenu par des ressorts. Le palier de l'arbre principal est installé sur le caisson de criblage et est entraîné par la poulie pour tourner à grande vitesse. La plaque de contrepoids excentrique est installée sur l'arbre principal et génère une force d'inertie centrifuge avec la rotation de l'arbre principal, de sorte que le caisson de criblage forme une orbite circulaire approximative de vibration.

4. Différentes classifications

Le crible à trommel peut être divisé en cribles vibrants à une couche, à deux couches et à trois couches en fonction du nombre de couches du crible. Ce crible vibrant est également similaire, en fonction du nombre de couches de la surface du crible, il peut être divisé en crible vibrant à une couche, à deux couches, à trois couches et à quatre couches.

Selon que le moteur du trommel est ou non relié au palier, on distingue les trommels à arbre et les trommels sans arbre.

En fonction des différentes trajectoires de la surface de l'écran, le crible vibrant peut être divisé en crible vibrant circulaire et crible vibrant linéaire, qui ont été présentés ci-dessus.

5. Différents rendements et occasions d'application

Le crible à trommel a un rendement élevé et une longue durée de vie, ce qui convient aux exigences de rendement élevé.

Le crible vibrant linéaire a un faible rendement et convient au criblage de matériaux fins.

Le crible vibrant circulaire a une grande capacité de production, ce qui convient aux lignes de production à grande échelle.

En raison des différentes méthodes de criblage du crible vibrant et du crible à trommel, les matériaux qu'ils sont capables de cribler sont également différents :

1. Dans le cas d'un grand nombre de roches et de grosses roches, le matériau ayant une plus grande viscosité sera plus efficace parce que le crible vibrant est en train de vibrer.
2. Le criblage de la poussière et des petites particules est le point faible du crible vibrant. L'effet de criblage du crible à trommel sera meilleur.
3. Pour le criblage des matières sèches, le crible vibrant n'est pas susceptible de bloquer les trous, et l'effet de criblage est meilleur.

6. Différentes précisions de dépistage

Le crible vibrant est un équipement de criblage dont la source de vibration est un moteur vibrant ; la précision du criblage est donc élevée. Le trommel est un équipement de criblage à haut rendement, et la précision du criblage n'est pas aussi élevée que celle du crible vibrant.

7. Différentes conditions de blocage

Dans le cas du crible à trommel, le matériau est retourné et roulé dans le tambour, de sorte que le matériau coincé dans le trou du tamis peut être éjecté pour éviter que le trou du tamis ne soit obstrué. Dans le cas du crible vibrant circulaire, le matériau se déplace selon une trajectoire circulaire parabolique sur la surface du crible, de sorte que le matériau est dispersé autant que possible pour améliorer la force de rebond du matériau, et le matériau coincé dans le trou du crible peut également sauter, réduisant ainsi le phénomène de blocage du trou.

Conclusion

Le crible vibrant et le crible à trommel ont leurs propres méthodes de travail et principes de criblage. Ils permettent de cribler certaines matières premières. Toutefois, pour des sites différents et des exigences différentes en matière de matériaux, il convient de sélectionner des machines de criblage adaptées afin d'obtenir de meilleurs résultats de criblage.
