Usine de traitement de l'or en roche 20TPH au Mozambique

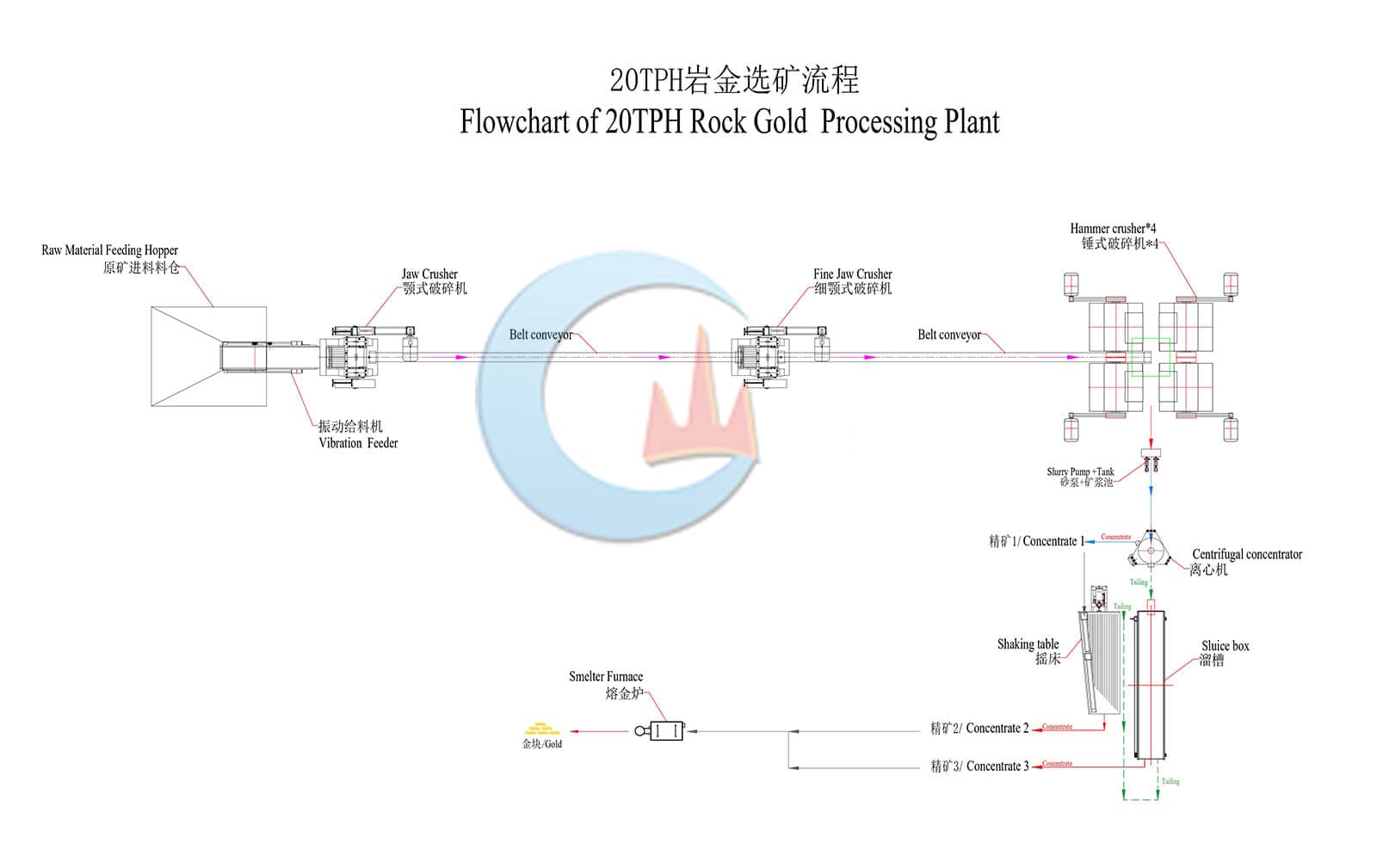

JXSC a conçu un organigramme complet et fournit un ensemble complet de machines et d'accessoires pour les usines de traitement. Le rocher du Mozambique usine de traitement du minerai d'or au Mozambique. Le client a chargé son équipe d'ingénieurs de mettre en place cette usine, de sorte qu'il n'est pas nécessaire de faire appel à notre service d'ingénierie sur le site. Nous proposons un plan d'implantation détaillé et des plans de construction de base en conséquence.

1. La capacité de traitement requise est de 20 tonnes par heure.
2. La taille maximale d'alimentation du minerai brut est inférieure à 340 mm.
3. Broyés entre 0 et 2 mm pour libérer l'or intérieur.

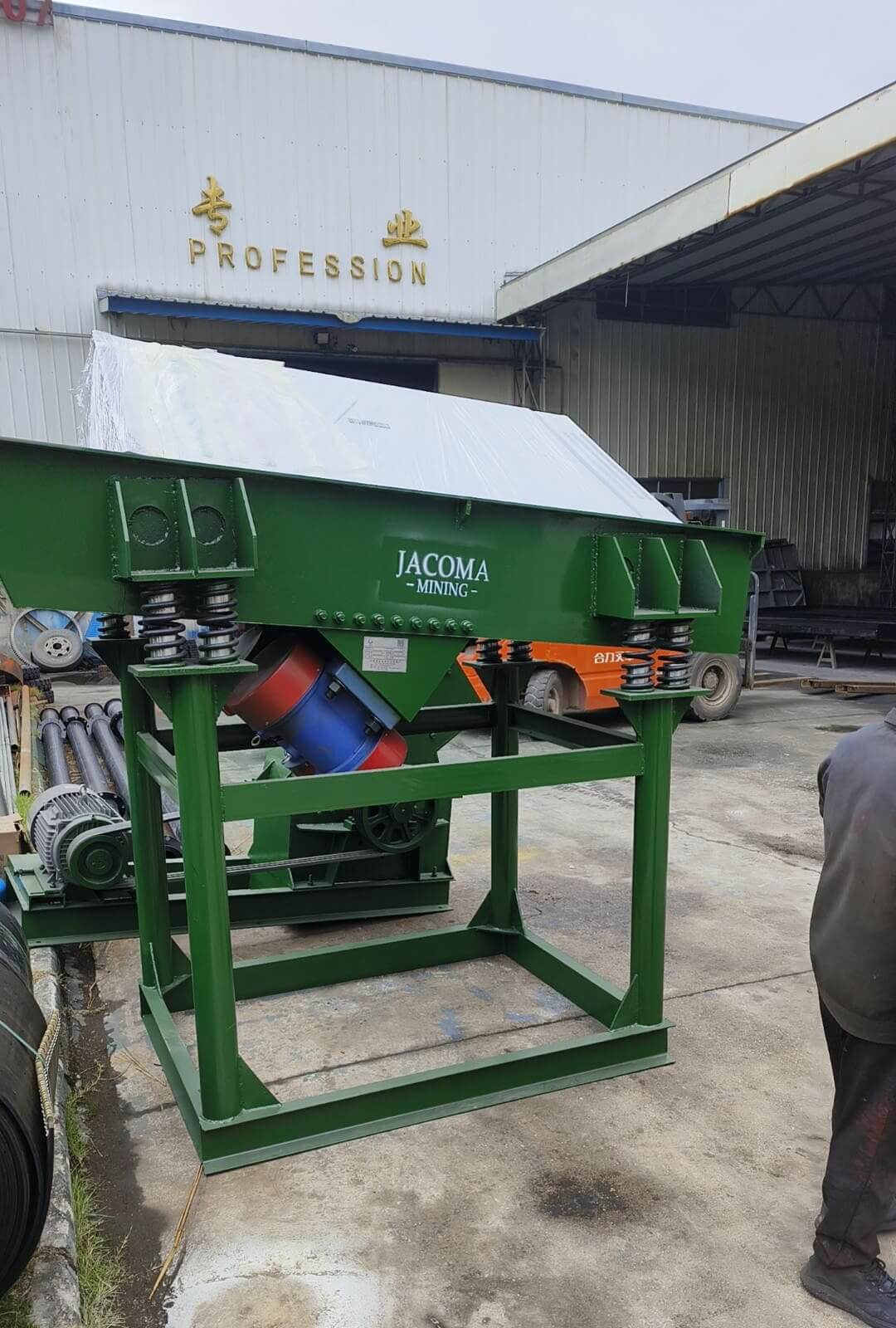

• Alimentateur vibrant électromagnétique

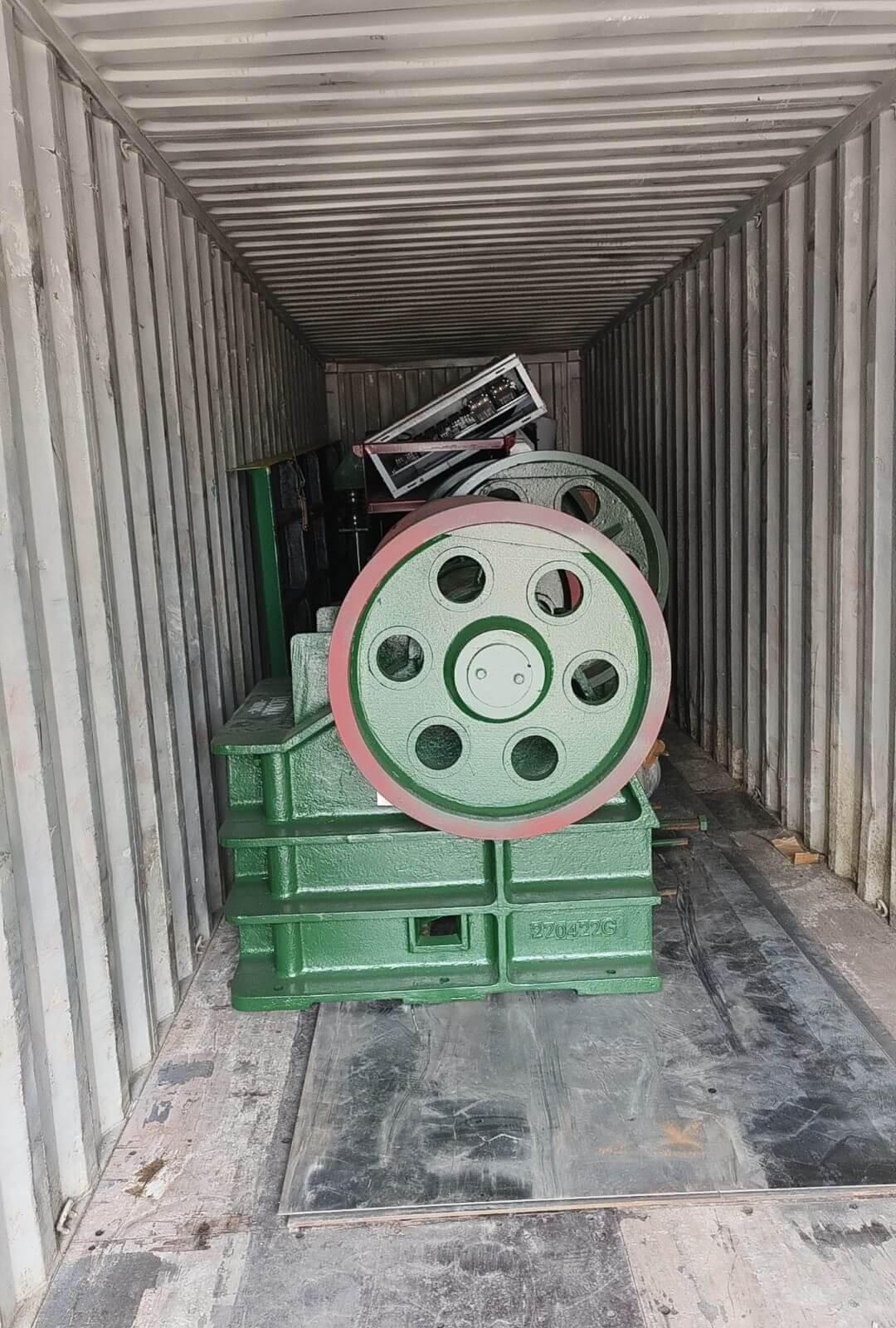

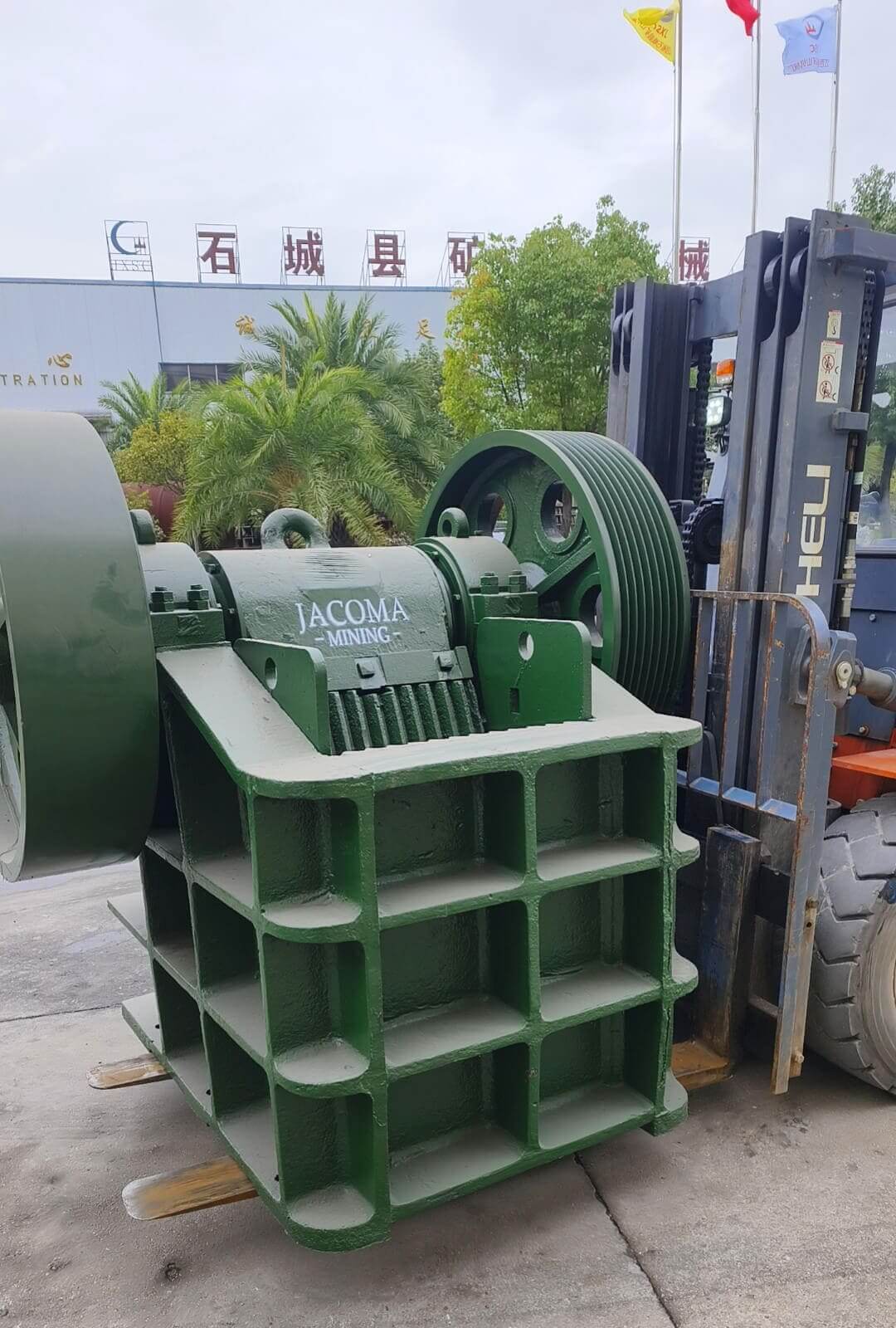

• Concasseur à mâchoires

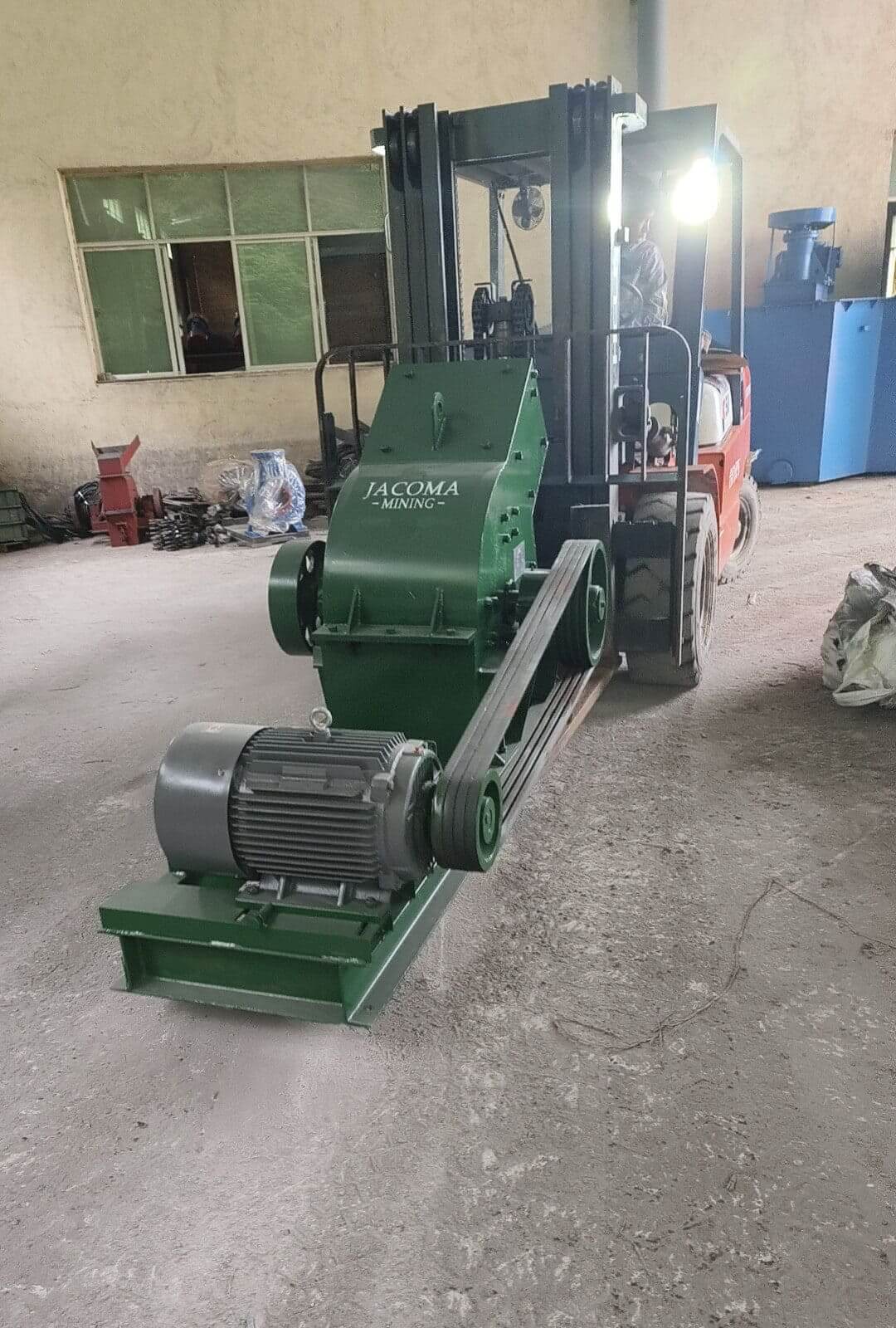

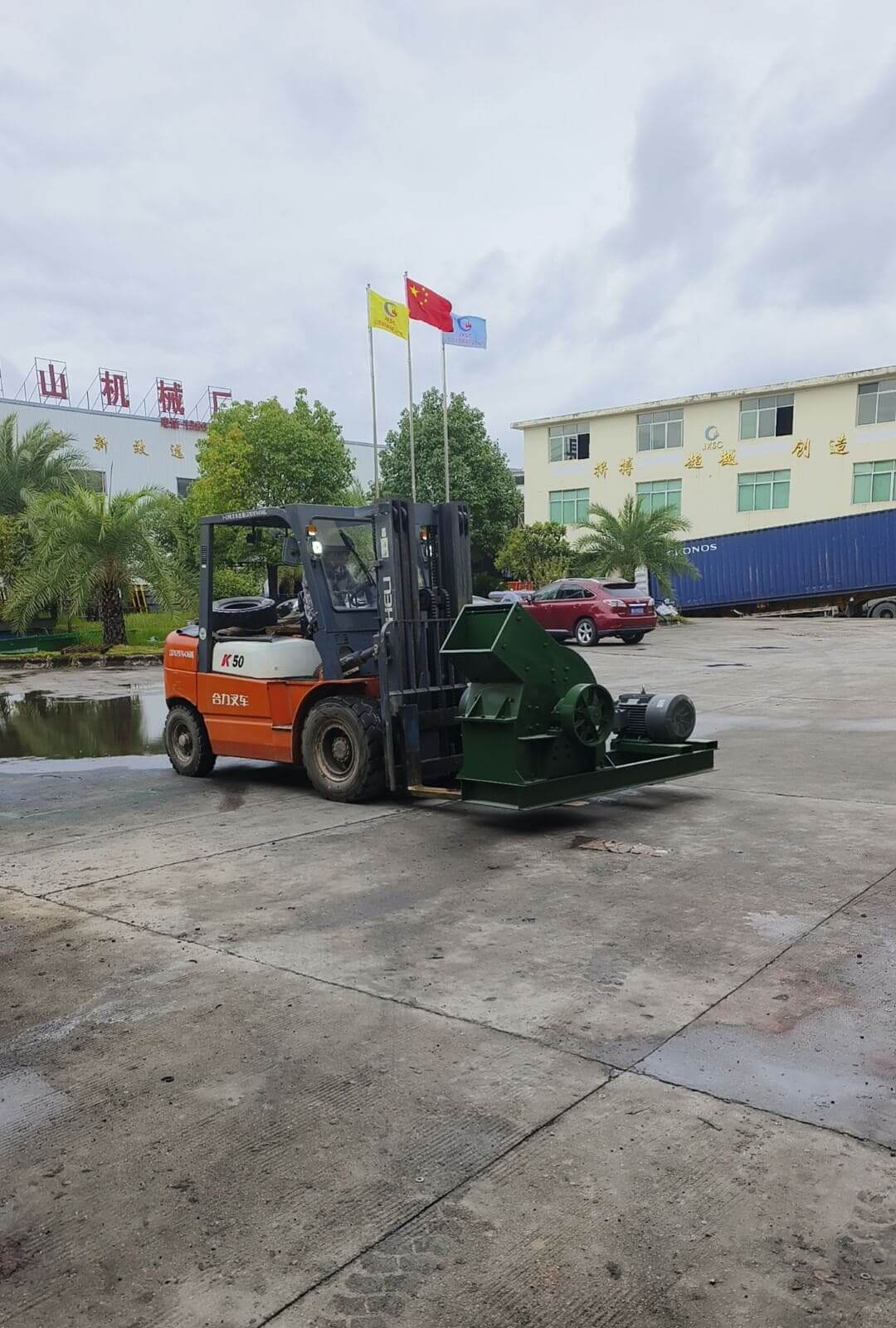

• Broyeur à marteaux

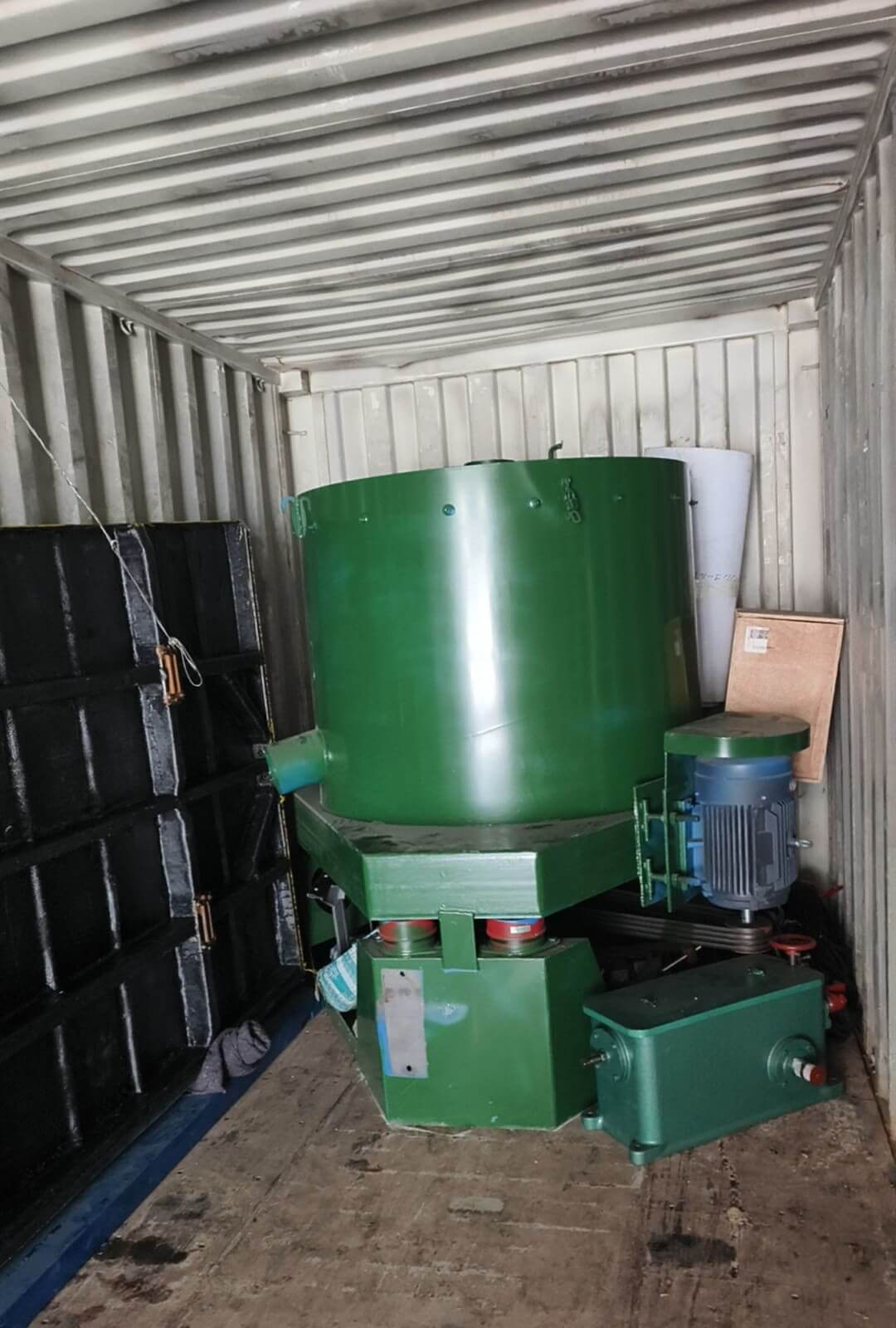

• Concentrateur centrifuge pour l'or
• Boîte à glissades
• Convoyeur à bande
• Table à secousses
• Four à or

1. L'installation est configurée avec une trémie connectée à 1 alimentateur vibrant électromagnétique sous la trémie pour alimenter les matériaux de manière plus homogène dans le concasseur à mâchoires grossier.
2. Le grossier concasseur à mâchoires concasse les grosses pierres à moins de 100 mm, et la production est transportée vers le concasseur à mâchoires fin par un convoyeur à bande.
3. Les premiers matériaux broyés sont acheminés vers le concasseur à mâchoires fin, qui les broie à une finesse inférieure à 30 mm.
4. Les matériaux de moins de 30 mm entrent dans la poubelle de transfert et vont ensuite dans la zone de stockage. broyeurs à marteauxoù ils sont broyés dans une fourchette de 0 à 2 mm.
5. Le matériel est envoyé à la concentrateur centrifuge pour l'or pour la première séparation.
6. Résidus d'un concentrateur centrifuge boîte à vannes pour récupérer plus d'or ;
7. Les concentrés du concentrateur centrifuge et de la boîte à vannes sont envoyés vers le centre de traitement. table à secousses pour concentrer l'or.
8. La table à secousses est un équipement gravitationnel pour la récupération de l'or, avec un taux de récupération très élevé. Elle est très respectueuse de l'environnement.
