Drague à or pour le traitement de l'or alluvial

Date de publication:30 juin 2020

Le navire d'extraction de l'or, également connu sous le nom de drague à orest un navire destiné au lavage et à la sélection de l'or alluvial dans les eaux peu profondes des rivières. Il s'agit d'une sorte d'usine aquatique combinée qui intègre les opérations d'extraction et d'enrichissement. C'est le principal équipement d'extraction de l'or placérien.
La drague à or comprend plusieurs systèmes de base tels que l'excavation, le traitement du minerai, l'alimentation en eau, l'évacuation des déchets ou des résidus, le support du châssis, l'alimentation électrique, etc.

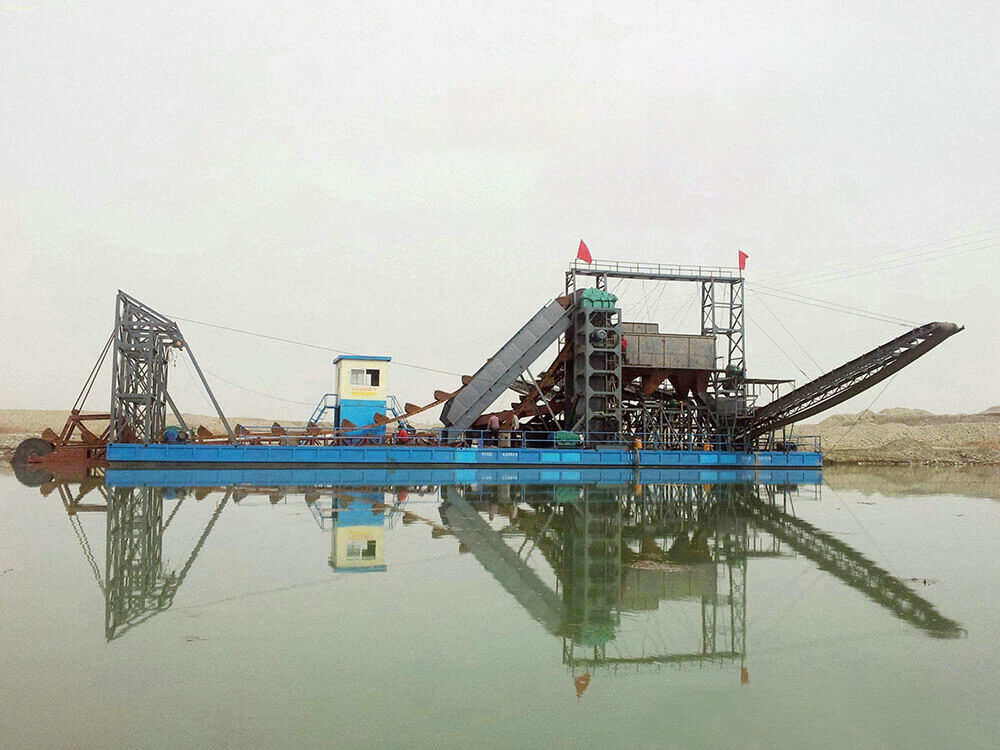

drague à or

Processus de dragage de l'or

Les matières minérales sont acheminées par l'excavateur vers le chargeur, puis vers le réservoir de rinçage de manière régulière. Après avoir été nettoyés de la saleté et des débris, les matériaux pénètrent dans le réservoir de rinçage. écran vibrant.

Les matériaux inférieurs à 0,6 cm entrent dans la machine à laver automatique ; les matériaux minéraux de 0,6 à 1 cm sont nettoyés dans le tamis de triage et entrent ensuite dans l'équipement de traitement des grosses particules pour sélectionner les grosses particules ; les matériaux minéraux supérieurs à 1 cm sont lavés et déchargés.

Les matières minérales de moins de 0,6 cm entrent dans la machine de lavage automatique, qui élimine également l'eau boueuse et le sable léger. Les minéraux lourds sont amenés à la machine de sélection de l'or pour la sélection finale par la machine de lavage automatique.

Principales parties de la drague à or

1. Système d'excavationLa pelleteuse est composée d'une chaîne de godet, d'un entraînement principal, d'un châssis de godet, etc. Elle est principalement utilisée pour compléter l'excavation de la terre végétale et du sable minéral.
2. Équipement de traitement des minéraux: Il se compose d'un crible cylindrique, d'une goulotte en spirale pour l'or, d'un équipement de séparation grossière et d'un équipement de sélection. Il est utilisé pour compléter les opérations de lavage, de concassage, de criblage, de séparation grossière et de sélection du minerai.
3. Système de décharge des résidus: Il est composé d'un convoyeur à bande et d'une pompe à sable, etc. Il est utilisé pour transporter et abandonner les graviers et les résidus.
4. Système d'alimentation en eau et de transport de minerai moyenm : Il est composé d'une pompe à eau, d'une pompe à sable, d'une conduite d'eau, d'un système de conduite de pompe à sable, etc. Il est utilisé pour l'approvisionnement en eau et le transport de boues de minerais de taille moyenne.
5. Système de treuil: Il se compose d'un treuil de levage à godets, d'un premier treuil à câble, d'un treuil d'ancre, d'un treuil de déplacement latéral et d'un treuil de pont d'atterrissage, etc. Il est utilisé pour l'entrée du navire, l'aiguillage, l'amarrage, le mouvement latéral du navire et le cadre de la benne, le levage des colonnes, les ponts d'atterrissage, etc.
6. Équipement de levage: Il se compose d'une grue à étrave, d'une grue de la salle d'entraînement principale et d'autres équipements de levage, qui sont utilisés pour effectuer divers travaux de levage.
7. Coque et équipements de coque: Il est composé de navires à fond plat et de divers équipements de coque. Il est utilisé pour installer divers équipements et structures des navires d'extraction de l'or, afin que les navires d'extraction de l'or puissent flotter sur l'eau en douceur.
8. Structure supérieure en acier: Il se compose de la poutrelle principale, du mât avant, du mât arrière, de la salle de contrôle, du bureau, du bâtiment de l'usine, de la passerelle d'escalier et de la passerelle de débarquement, etc. Il est utilisé pour soutenir et organiser diverses installations et équipements afin de garantir la facilité d'utilisation, la sécurité et la fiabilité du navire Gold pendant son exploitation.
9. Mise en place de la colonne de pieux: Il est composé de colonnes de piles, de dispositifs tampons, de poulies, etc. Il est utilisé pour le positionnement de la coque et l'étagement lors de l'extraction de l'or par les navires d'extraction d'or.
10. Système de pression: Il est composé d'un compresseur d'air, d'un réservoir de stockage d'air, de composants pneumatiques et de canalisations, etc. Il est utilisé pour fournir de l'énergie sous pression pour le frein à air d'équipements tels que l'élévateur à godets, l'élévateur d'ancres, etc.
11. Système d'alimentation et de contrôle électrique: Il se compose de l'alimentation électrique, du remorquage électrique, de la commande électrique et de l'éclairage, etc. Il est utilisé pour piloter et contrôler divers équipements électriques et l'éclairage de l'usine. l'extraction de l'or navire.
