Qu'est-ce qu'un réservoir de lixiviation à agitation pour le traitement des minerais ?

Les cuve de lixiviation agitée consiste généralement en une grande cuve équipée d'un dispositif d'agitation, tel qu'une palette d'agitation ou un agitateur mécanique, afin d'assurer un mélange uniforme du minerai et du solvant. Cet équipement est largement utilisé dans traitement du mineraiLes conditions d'exploitation et la conception varient en fonction du processus métallurgique spécifique et des exigences d'extraction. Selon les principe et méthode d'agitation Le réservoir de lixiviation à agitation peut être divisé en trois types, en fonction de la forme du caisson d'agitation : réservoir de lixiviation à agitation mécanique, réservoir de lixiviation à agitation par air, et réservoir de lixiviation à agitation combinée air et mécanique.

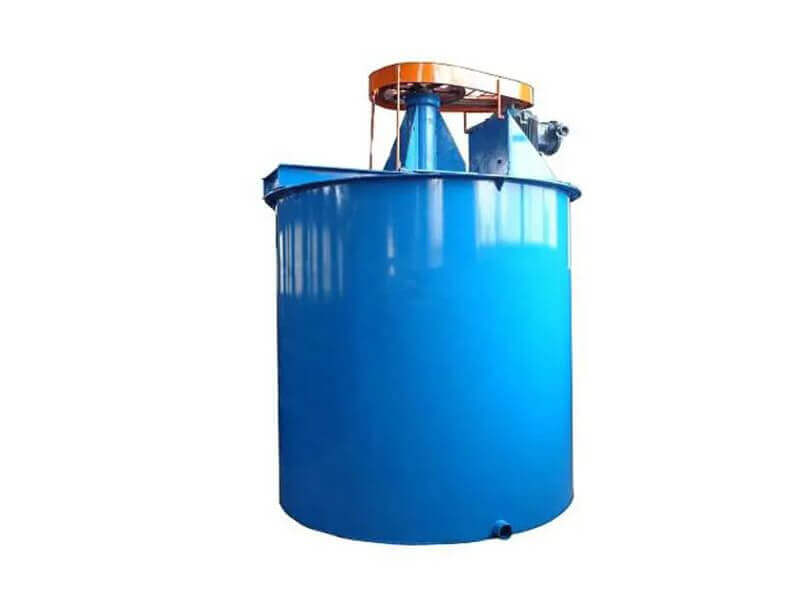

Réservoir de lixiviation à agitation mécanique

Dans le réservoir de lixiviation à agitation mécanique, la rotation à grande vitesse de la palette d'agitation mécanique complète l'agitation de la boue. Le réservoir de lixiviation à hélice est un réservoir de lixiviation à agitation mécanique couramment utilisé dans la production. Lorsque l'hélice tourne rapidement, la boue dans le réservoir s'écoule dans le tuyau central de réception de la boue à travers chaque tuyau secondaire, formant ainsi un tourbillon, et l'air est aspiré dans le tourbillon de sorte que la teneur en oxygène dans la boue atteigne la valeur de saturation. En même temps, la rotation de l'hélice pousse le lisier entrant dans le tuyau de réception vers le fond de la cuve. Ensuite, elle revient du fond de la cuve pour remonter le long de la paroi de la cuve et entrer dans le tuyau central de réception de la boue par le tuyau de circulation afin de réaliser des circulations multiples de la boue.

Les caractéristiques de la cuve de lixiviation à agitation mécanique Les avantages de ces systèmes sont que la boue peut être brassée uniformément et fortement et que l'air est continuellement aspiré dans la boue, de sorte que la teneur en oxygène de la boue est plus élevée, qu'il est plus facile de redémarrer après un arrêt et que la boue n'exerce pas de pression sur l'hélice. Dans la pratique, plusieurs tuyaux d'air comprimé verticaux sont parfois insérés dans la cuve, ou des élévateurs d'air sont installés sur la paroi intérieure (extérieure) du corps de la cuve pour augmenter la teneur en oxygène et l'intensité de l'agitation dans la boue.

Pompe à débit axial Agitateur Réservoir de lixiviation

Les pompe à débit axial agitateur cuve de lixiviation utilise la rotation rapide de la roue pour aspirer la boue au fond de la cuve dans le tube central et la projeter vers le haut jusqu'au réflecteur conique. La surface inférieure du réflecteur rotatif étant conique, la boue change de direction de 90 degrés après avoir été projetée sur la surface conique du réflecteur et se retire à la surface de la boue dans le réservoir en forme d'éventail. À ce moment-là, la surface de la suspension en contact avec l'air est importante et la suspension est remplie d'air. Pour éviter que la boue ne dévie au centre de la surface de la boue en raison de la grande quantité de solides, ce qui ne favorise pas l'effet d'aspiration de la roue, une plaque de déviation est installée sur la surface intérieure du tuyau d'aspiration. Grâce à la rotation continue de la palette d'agitation, la boue est continuellement déchargée de l'orifice d'aspiration du tube central pour réaliser la circulation de la boue, de sorte que la boue est uniformément répartie dans l'ensemble du réservoir de lixiviation et est souvent saturée d'oxygène, réalisant ainsi la lixiviation de l'or par le cyanure.

Réservoir de lixiviation à agitation d'air (tour)

Les réservoir de lixiviation à air pulsé utilise l'action pneumatique de l'air comprimé pour obtenir une agitation uniforme et forte de la boue dans le réservoir. La partie supérieure du réservoir de lixiviation est une colonne haute, et la partie inférieure est un cône, qui est principalement composé d'un corps, d'un tube intermédiaire, d'un tuyau d'air comprimé, d'un tuyau d'alimentation et d'un tuyau d'évacuation. Pendant le fonctionnement, la boue entre dans le réservoir par le tuyau d'alimentation, et le tuyau d'air comprimé va directement dans la partie inférieure du tube central. L'air comprimé monte dans le tube central sous forme de bulles, ce qui rend la densité de la boue dans le tube central inférieure à la densité de la boue dans l'espace annulaire à l'extérieur du tube central. Par conséquent, la boue dans le tube central continue à monter et la boue dans l'espace annulaire à l'extérieur du tube central continue à descendre, réalisant ainsi la circulation de la boue. L'intensité du brassage de la boue peut être réglée en ajustant la pression et le débit de l'air comprimé. Le brassage de la suspension dans le réservoir de lixiviation à air comprimé est très fort, ce qui peut rendre la teneur en oxygène de la suspension proche de la valeur de saturation.

Le réservoir de lixiviation à air pulsé peut être fonctionner de manière intermittente ou continue. Dans le premier cas, la boue est déchargée par le tuyau de décharge inférieur à la fin de la lixiviation, et dans le second cas, la boue est déchargée par le tuyau de décharge supérieur et entre dans le cercueil de lixiviation suivant.

Réservoir de lixiviation à agitation combinée pneumatique et mécanique

La cuve de lixiviation à agitation combinée pneumatique et mécanique est équipé de un élévateur à air et un râteau mécanique au centre, ou un élévateur à air est installé autour de la cuve, et un tuyau de circulation de la boue et une palette d'agitation en spirale sont installés au centre de la cuve. Elle est donc également appelée cuve de lixiviation à mélange de type râteau. Les caractéristiques de la cuve de lixiviation caractéristiques Les caractéristiques de ce type de cuve de lixiviation par agitation sont un corps de cuve court, l'absence de sédiments au fond de la cuve, une vitesse de lixiviation de l'or élevée et une faible consommation de phtalates. Les principe de fonctionnement Le principe est le suivant : la boue entre dans la cuve par l'orifice d'alimentation situé en haut de la cuve et se dépose au fond de la cuve en couches dans le caisson. La boue déposée au fond de la cuve se rassemble à l'embouchure du tuyau de levage creux à l'aide de la rotation du râteau (I -4r/min). Sous l'action de l'air comprimé, la boue concentrée monte le long du tuyau de levage et s'écoule dans les deux auges d'écoulement avec des trous dans sa partie supérieure, retourne dans la cuve par les trous d'écoulement, et le noyau d'écoulement tourne avec l'axe vertical, et la boue est uniformément répartie dans la pointe. La boue lixiviée est continuellement déchargée par l'orifice de décharge opposé à l'orifice d'alimentation, ce qui permet un fonctionnement continu.

Réservoir de lixiviation à agitation à haut rendement et à faible consommation d'énergie

Les Réservoir d'agitation à haut rendement et à faible consommation d'énergie est un nouveau type d'équipement développé ces dernières années. Il est doté d'une structure à double roue. L'air est diffusé dans la boue à travers le conduit d'air, la vanne de conversion d'air et l'arbre creux, de sorte que la boue est en suspension et maintient une teneur élevée en oxygène dissous, assurant ainsi les besoins des conditions du processus de lixiviation par aération. Ce réservoir de lixiviation a les caractéristiques suivantes avantages Il se caractérise par une faible consommation d'énergie, un rendement élevé, une agitation uniforme et un fonctionnement fiable. Il est particulièrement convient pour la lixiviation par agitation dans les usines d'aération à boues pleines. À l'heure actuelle, il est devenu le principal équipement de lixiviation des usines nationales de pâte de carbone.

La cuve de lixiviation par agitation est généralement utilisée dans les procédés d'hydrométallurgie pour extraire les minéraux des minerais. Elle consiste à mélanger le minerai avec un solvant dans une cuve équipée d'agitateurs pour faciliter la dissolution du métal ou du minéral désiré dans le solvant. Ces cuves sont essentielles dans des processus tels que la cyanuration pour l'extraction de l'or ou la lixiviation des minerais de cuivre. Si vous avez des questions spécifiques sur leur fonctionnement ou leurs applications, n'hésitez pas à nous les poser !
