Usine de traitement du minerai de fer 200TPH

Minerai de fer
Le minerai de fer est une matière première importante pour les entreprises de production de fer et d'acier. Le minerai naturel (minerai de fer) sélectionne progressivement fer à travers concassage, broyage, séparation magnétique, flottation, séparation par gravité, et autres procédures. Le minerai de fer est un agrégat minéral qui contient des éléments ou des composés de fer et qui peut être utilisé de manière économique.

Il s'agit d'un usine de traitement de minerai de fer 200t/hLes informations sur le minerai brut sont les suivantes

• Minerai de fer, magnétite Fe3O4
• La roche doit être concassée à 6 mm pour être libérée à l'intérieur du fer.
• Capacité de traitement : 200 tph
• Nécessité d'un procédé à sec

Explication de l'organigramme

1. Le camion-benne alimente la trémie en minerai brut, puis l'alimentateur vibrant.
2. L'alimentateur vibrant alimente uniformément le concasseur à mâchoires. Le concasseur à mâchoires broie de grosses roches de taille moyenne (50-100 mm).
3. La sortie du concasseur à mâchoires est envoyée au concasseur à cône par un convoyeur à bande.
4. Le concasseur à cône broie la roche jusqu'à 30 mm.

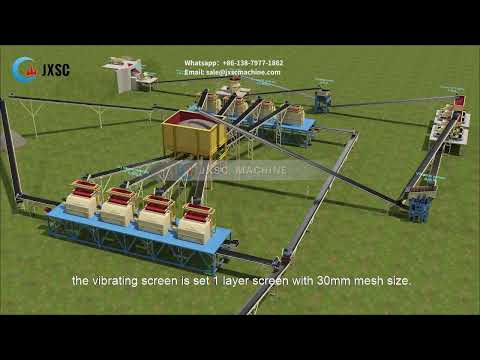

5. La sortie du concasseur à cône est envoyée au premier crible vibrant par un convoyeur à bande. Le crible vibrant est un crible à 1 couche avec une maille de 30 mm.
6. Les excédents de criblage +30 mm sont renvoyés au concasseur à cône pour un nouveau concassage via un convoyeur à bande.
7. Sous le crible, les minerais de moins de 30 mm sont acheminés vers le concasseur à double rouleau par un convoyeur à bande. Le concasseur à double rouleau broie le minerai à 6 mm.
8. La sortie du concasseur à double rouleau est envoyée vers le deuxième crible vibrant. Ce crible vibrant est un crible à 1 couche avec des mailles de 6 mm.
9. Les excédents de criblage +6 mm sont renvoyés dans le concasseur à double rouleau pour y être retraités.
10. Sous le crible, les minerais de moins de 6 mm sont envoyés dans le bac à minerais fins en transit.
11. Utiliser 8 convoyeurs à bande pour alimenter 8 séparateurs magnétiques secs à partir de la benne à minerai fin. séparateur magnétique concentrant le fer.
12. Le concentré de fer et les résidus sont acheminés vers la pile de stockage par des convoyeurs à bande.
