Les défaillances courantes des concasseurs à marteaux

Date de publication:09 mars 2019

Il s'agit d'un équipement minier important pour le système de transport du charbon dans les mines de charbon souterraines, broyeur à marteaux est généralement installé dans la partie centrale du système de transport du charbon. Le charbon brut au milieu du système de transport est broyé en petits morceaux par un concasseur à marteaux, puis transporté vers le parc à charbon.
Le concasseur à marteaux pour mines de charbon se compose de l'auge inférieure, du corps du cadre de concassage, de l'arbre du concasseur, du dispositif de transmission, du dispositif de réglage et du système de lubrification. Il n'a pas de fonction de transfert et doit être relié à l'auge inférieure de concassage. Le corps du cadre de concassage du marteau est situé dans la partie supérieure de la rainure inférieure, et un arbre de concassage est installé au milieu du corps du cadre.
Acheter un broyeur à marteaux

Le mécanisme d'action est le suivant : l'arbre du marteau brisé est soulevé à une certaine hauteur par le dispositif de transmission, ce qui augmente l'énergie potentielle gravitationnelle. Après la chute, la tête du marteau percute et écrase le charbon brut dans la rainure inférieure, et il est broyé en particules de plus petite taille, ce qui est pratique pour le transfert continu de la machine de transfert.
Le concasseur à marteaux de la mine de charbon peut adopter deux formes de transmission différentes, à savoir la poulie et le réducteur, en fonction de la puissance de l'équipement. Normalement, l'entraînement par poulie n'est utilisé que pour les concasseurs à marteaux d'une puissance inférieure ou égale à 250 kW, et les concasseurs à marteaux d'une puissance supérieure à 250 kW sont entraînés par des réducteurs.

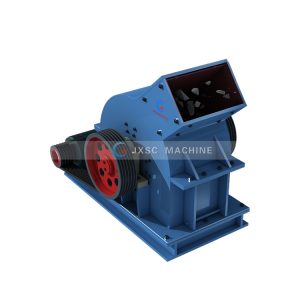

broyeur à marteaux

Source de défaillance des concasseurs à marteaux

(1) Défauts de conception. La conception doit garantir que la structure de l'équipement est stable et que les caractéristiques dynamiques sont bonnes. Une construction mécanique déraisonnable entraînera une concentration locale de contraintes dans les concasseurs à marteaux, affectant les caractéristiques dynamiques, et pouvant ainsi provoquer des phénomènes indésirables tels que des vibrations forcées ou des vibrations auto-excitées.
(2) Procédures d'installation, de mise en service et d'entretien. Lors des phases d'installation, de mise en service et de maintenance du concasseur à marteaux, l'installation de chaque pièce détachée peut être mal placée. La coordination et les positions d'installation du système d'arbres dans le système de transmission ne sont pas appropriées, l'ajustement des paramètres géométriques de l'ensemble de l'équipement n'est pas en place, la position d'installation du cône mobile n'est pas raisonnable, etc.
(3) Erreur humaine. Lors d'une opération humaine, l'équipement est ouvert ou fermé de manière anormale et la vitesse n'est pas correctement réglée. Le concasseur à marteaux fonctionne au-delà des conditions de fonctionnement prévues pendant une longue période, l'équipement manque d'entretien et la lubrification entre les différents composants est insuffisante. C'est aussi un facteur de dysfonctionnement du broyeur à marteaux.
(4) Usure et déformation des composants. Le concasseur à marteaux fonctionne pendant une longue période et les divers composants sont sujets à différents degrés d'usure et de déformation. Les pièces individuelles peuvent se détacher, se fissurer ou même être endommagées par les vibrations, et la déviation des composants tels que les cônes mobiles peut changer. Les pièces peuvent également être piquées ou corrodées par l'environnement extérieur, s'user avec d'autres pièces ou être affectées par les vibrations. Tassement inégal de l'emplacement ; en même temps, l'écart entre les différentes pièces augmente, l'ajustement est moins serré, la friction de la surface d'accouplement diminue, etc., ce qui affectera le fonctionnement normal des concasseurs à marteaux.

Analyse des fautes communes

1 Déséquilibre du cône mobile

Les vibrations et l'action du cône mobile du concasseur à marteaux provoquent l'usure du cône mobile, ce qui entraîne le déplacement du centre de gravité du cône mobile et la formation d'une excentricité, d'où un cône mobile déséquilibré.
Les problèmes causés par le déséquilibre du marteau du moteur de concassage du cône sont les suivants :
(1) Le cône mobile produit une excentricité qui modifie l'état de la force du rotor et le soumet à des contraintes inégales. Pendant le mouvement de rotation, le cône mobile se plie à plusieurs reprises. Lorsque la limite de fatigue est atteinte, des dommages ou même des ruptures peuvent se produire.
(2) Le cône mobile est déséquilibré, l'équipement n'est pas dans les conditions de fonctionnement prévues, et la vibration est causée par de fortes vibrations qui interfèrent avec l'environnement extérieur.
(3) Au cours du processus de fonctionnement du rotor, la déviation due à une force inégale, au frottement avec les roulements ou d'autres composants adjacents, non seulement provoque l'usure de divers composants de l'équipement, mais affecte également l'efficacité du fonctionnement de l'équipement. Il s'agit d'un risque de sécurité grave qui doit être renforcé. Inspection et élimination en temps utile.

32 Désalignement de l'arbre

Dans un système de rotors reliés par un accouplement, le désalignement entre les deux rotors entraîne une déviation de l'accouplement, et le roulement relié est affecté par le désalignement du rotor, ce qui réduit la durée de vie, affecte la stabilité du film d'huile du palier lisse et le fonctionnement général du roulement. Un mauvais alignement peut entraîner des vibrations irrégulières plus graves. La surveillance du désalignement du rotor doit être renforcée et l'amplitude des vibrations ainsi que la stabilité de la phase doivent être détectées.

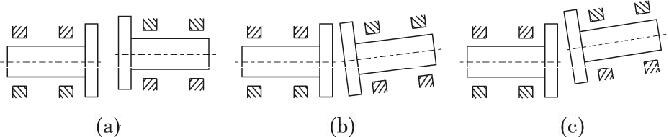

Désalignement de l'arbre

3 Frottement du rotor

Le système de rotor des concasseurs à marteaux est affecté par des facteurs tels que le désalignement du rotor, la flexion de l'arbre, le relâchement de la fondation, l'usure du roulement, un mauvais assemblage, etc. et le phénomène de friction ou même de frottement avec le roulement. Bien que le couple auquel le rotor est soumis pendant le fonctionnement de l'équipement puisse être équilibré, la vitesse de rotation est fortement affectée, le système de rotor est également instable et la stabilité globale de l'équipement est dégradée. Principales performances : Premièrement, le système de rotor vibre, et deuxièmement, le frottement a un impact sur le rotor lui-même. Les deux se chevauchent, ce qui entraîne des réactions négatives plus complexes, telles que le déplacement par inversion de phase et la diffusion ou le désordre de la trajectoire axiale. Au stade de la conception, afin de garantir la stabilité de l'équipement, l'écart entre les pièces rotatives et les pièces adjacentes est relativement faible, et il est plus facile d'augmenter la probabilité d'apparition du frottement.

4 Desserrage des fondations et des sièges de paliers

Le concasseur à marteaux est un équipement à vibration rotative. Pendant le fonctionnement, les boulons utilisés pour les fondations et la fixation vibrent, ce qui peut facilement provoquer l'affaissement des fondations et le desserrement de la connexion du boulon d'ancrage. Dans le même temps, la vibration entraîne également le desserrement de la portée du roulement. L'amplitude des vibrations est plus importante, principalement dans la direction verticale. Afin de déterminer l'état de desserrement de la fondation et du logement du palier, les signaux de vibration dans la direction verticale sont détectés et comparés aux signaux de vibration du concasseur et du boulon d'ancrage. Si la fondation et le logement du palier sont plus lâches, il y aura une grande différence entre les deux types de signaux de vibration, et il faudra donc intervenir à temps pour éviter les accidents.

Conclusion

Le concasseur à marteaux est l'équipement clé pour le broyage de gros blocs de charbon brut dans les mines de charbon, et constitue un élément important du système de transport du charbon brut. Les défauts de conception et d'usinage, l'installation, le débogage, les problèmes de maintenance et les erreurs de fonctionnement dues à l'homme ainsi que l'usure structurelle, la déformation sont la principale source de défaillance du concasseur à marteaux, le déséquilibre du cône mobile, le désalignement de l'arbre rotatif, le frottement du rotor.

La fondation et le desserrement du logement du palier sont des défauts courants du concasseur à marteaux, et des mesures correspondantes sont proposées pour assurer un fonctionnement stable du concasseur à marteaux.
