Quels sont les types de cyclones utilisés dans l'industrie minière ?

In modern mineral processing, efficient separation and classification are essential for maximizing recovery, controlling product quality, and reducing energy consumption. Among the equipment widely used to achieve these goals, hydrocyclones are particularly important because they can process large volumes of slurry or air-solid mixtures with relatively simple mechanical designs.

Mining cyclones are primarily used for particle-size classification and density-based separation. They are commonly found in grinding circuits, mineral concentrators, coal preparation plants, and other processing operations. By using centrifugal forces rather than moving mechanical parts, cyclones can separate particles according to differences in size, density, and settling behavior.

However, there is no single cyclone design that is ideal for every application. A cyclone used for fine classification has different requirements from one designed for dewatering or tailings dry discharge. Cone angle, cyclone diameter, vortex-finder size, apex diameter, feed pressure, and slurry characteristics all influence the final separation performance. Research has shown, for example, that cone geometry can significantly affect centrifugal intensity, cut size, water split, and classification sharpness.

To understand their applications, let’s first examine how cyclones work.



Cyclone Principle

Le cyclone est un équipement de séparation et de classification that usually uses the centrifugal sedimentation principle. When the two-phase mixed liquid to be separated enters the cyclone tangentially from the periphery of the cyclone at a certain pressure, a strong three-dimensional elliptical rotational shear turbulent motion is generated. Due to the difference in particle size between coarse and fine particles, they are subjected to different centrifugal forces, centripetal buoyancy, fluid drag, etc. Under the action of centrifugal sedimentation, most of the coarse particles are discharged through the bottom flow port of the cyclone, and most of the fine particles are discharged from the overflow pipe, thereby achieving the purpose of separation and classification.

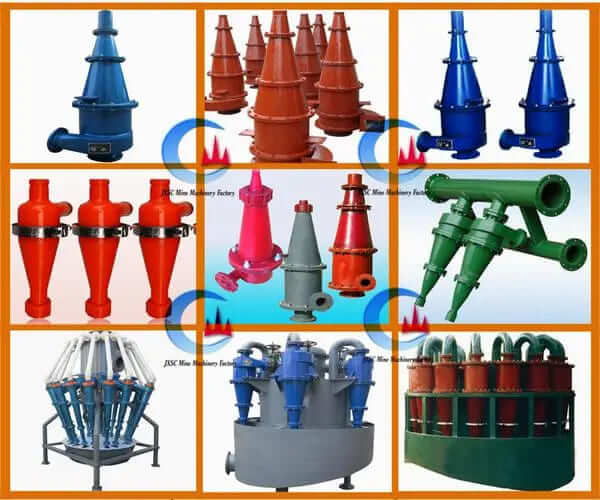

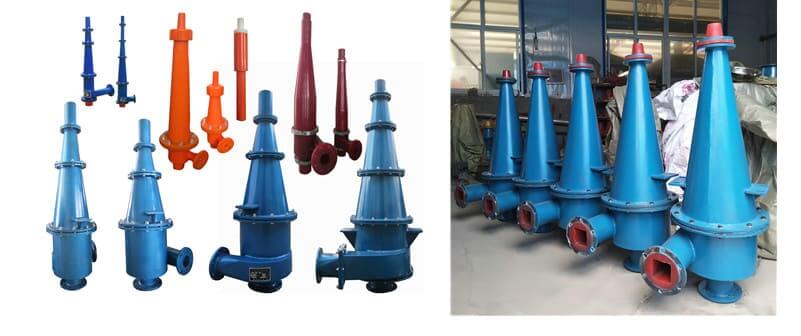

Principaux types de cyclones

• Selon la section de construction, il est divisé en un-Cyclones de classification à plusieurs étages et deux-Cyclones de classification à plusieurs étages.
• Selon la fonction, il est divisé en classification des cyclones, cyclones de déshydratation, deamaigrissement cyclones, desdécalageging cyclones, concentrating cycloneset cyclones de décharge à sec des résidus.



1. One-stage Grading Cyclone

Cyclone de triage à un étage est largement utilisé dans diverses usines de traitement de minerais métalliques et non métalliques, avec une capacité de traitement quotidienne d'une seule série de plus de 500 tonnes, et forme un cycle de broyage et de classement en circuit fermé avec une seule étape de broyage et de classement. broyeur à boulets. Le cyclone peut être disposé comme une unité unique ou en groupes en fonction des différentes capacités de traitement. Lorsque la concentration de l'alimentation est plus élevée, l'efficacité de la classification et la finesse des débordements sont plus élevées, et le produit des débordements est uniforme. L'efficacité de la classification est supérieure de 5-10% à celle des cyclones couramment utilisés. classificateur en spiralece qui permet d'améliorer le facteur d'utilisation du broyeur.

(1) Cyclone à grand angle de cône

The cone angle of the cyclone is large, up to 180 degrees (also known as a flat cyclone), which is suitable for processing high concentration, heavy mineral specific gravity, and overflow fineness requirements of less than 60% of -200 mesh, especially ideal for the first stage grinding of iron ore in the stage grinding process. This type of cyclone has a series of advantages, such as uniform overflow particle size, a slight over-grinding phenomenon of overflow products, and the underflow rate can be greatly adjusted without affecting the normal operation of the cyclone. Compared with the same type of cyclone, it can increase the first-stage grinding capacity by 10-25%.

(2) Cyclone de classification à haute finesse en une étape

Il convient aux cas où la première étape de broyage nécessite une finesse de broyage supérieure à 80% de -200 mesh. En raison de la taille fine des particules de classification, même si le cyclone de structure ordinaire atteint la taille requise des particules de classification, l'efficacité de la classification sera fortement réduite, le volume de sable de retour augmentera et le nouveau volume d'alimentation du broyeur sera faible. Le cyclone de classification à haute finesse du premier étage réduit la grossièreté du flux de sortie et la finesse du flux de sortie grâce à des modifications structurelles et maintient une efficacité de classification élevée tout en obtenant une plus grande finesse du flux de sortie.



2. Two-stage Classification Cyclone

Les cyclone de classification à deux étages Le cyclone est largement utilisé dans l'inspection de deuxième étape et la classification de contrôle de divers minerais métalliques et non métalliques. Les spécifications du cyclone vont de 75 mm à 660 mm, ce qui permet de l'utiliser dans des usines d'enrichissement ayant différentes capacités de traitement et différentes exigences en matière de finesse de broyage. Le cyclone adopte une conception structurelle unique, qui permet de sélectionner et d'ajuster arbitrairement la finesse de débordement du cyclone à deux étages, de -200 mesh 75% à 95%.



3. Dehydration Cyclone

Les dehydration cyclone est principalement utilisé pour la déshydratation de diverses boues minérales. En fonction des différentes caractéristiques des matériaux et des différents environnements de production et d'installation, différentes conceptions structurelles sont adoptées, qui présentent les avantages d'une faible chute de pression, d'une grande capacité de traitement et d'une grande efficacité de déshydratation. Dans une opération de déshydratation de pulpe de resélection de résidus, lorsque la concentration d'alimentation est de 5-12% et que le contenu de la maille -200 est de 75%, la concentration moyenne du trop-plein du cyclone est contrôlée en dessous de 1,5%, et la perte de minéraux utiles est évitée tout en atteignant l'objectif d'une déshydratation efficace. Dans un déshydratation du sable de silice Lors de l'application opérationnelle, la concentration du trop-plein du cyclone de déshydratation a atteint une valeur inférieure à 0,5%, et le trop-plein était constitué de boue fine presque non qualifiée, ce qui a permis d'obtenir le double effet de la déshydratation et de la désobstruction. L'eau de débordement du cyclone est réutilisée après sédimentation, ce qui permet de réduire les coûts.







4. Desliming Cyclone

Le système à haut rendement cyclone de dessablage est principalement utilisé pour les opérations de déchaulage de divers minerais métalliques et de boues non métalliques. Sur la base de l'absorption d'excellentes réalisations étrangères, après plusieurs années de pratique, le cyclone de déchaulage à haut rendement a déterminé la proportion et la coordination des principaux composants du cyclone de déchaulage à haut rendement. Le cyclone de déchaulage à haut rendement conçu et produit présente les avantages d'une grande efficacité de déchaulage, d'une moindre perte de minéraux utiles, d'une réduction des coûts d'utilisation et d'une amélioration de l'efficacité de la production. Cas : Les résidus rejetés par une mine de sable siliceux représentaient 12,7% de minéraux boueux, et la finesse de -325 mesh représentait 39,3%. Presque tous les minéraux boueux étaient stockés au niveau de la maille -325.



5. Deslagging Cyclone

Les deslagging cyclone est utilisé dans la désulfuration par voie humide des centrales électriques, le dépulpage à la chaux, le décrassage du pétrole brut, le dessablage de l'eau du robinet, le traitement des eaux usées et d'autres opérations. Il peut éliminer efficacement le sable grossier, les métaux et d'autres impuretés particulaires dans la boue. Il présente l'avantage d'une grande efficacité d'élimination des scories et d'une moindre perte de boue utile.



6. Concentrating Cyclone

A high-efficiencyconcentrating cyclone is often used in conjunction with a épaississeur, filter, etc. It is used for concentration before various mineral filtration, mineral fine grinding flotation, gold slurry cyanidation, and other preparatory operations, as well as high-concentration transportation of tailings, to achieve slurry concentration.

Le cyclone de concentration à haut rendement est rarement utilisé seul et est souvent utilisé en combinaison avec d'autres équipements. La structure et l'installation du cyclone de concentration peuvent être ajustées en fonction des exigences du client et des conditions spécifiques des opérations en amont et en aval afin d'optimiser l'effet de l'utilisation. En même temps, le cyclone utilise une structure interne unique pour produire une concentration plus élevée sous le flux sous la prémisse d'une concentration plus faible sous le flux, améliorer l'efficacité de la production, réduire les dépenses et économiser les coûts.



7. Tailings Dry Discharge Cyclone

Caractéristiques techniques

• Les résidus sont déchargés en construisant une digue et en les déversant dans une décharge, ce qui permet d'éliminer le bassin de résidus et l'eau du réservoir, d'éviter les ruptures de digue, les débordements, les effondrements de digue et d'autres accidents, et d'améliorer la sécurité.
• Efficacité économique élevée, réduction des coûts d'investissement, économie des coûts d'acquisition des terrains, raccourcissement des cycles de construction et faibles coûts d'entretien et d'exploitation.
• Réaliser un rejet nul des eaux usées, économiser beaucoup de ressources en eau pour la société et beaucoup d'argent pour les entreprises.
• Solutions technologiques pour le traitement des piles sèches de résidus peut être utilisé pour les batardeaux, la remise en état des terres et la plantation d'arbres, ainsi que pour le remblayage des mines et des zones d'affaissement, ce qui permet d'obtenir une double récolte, à savoir le développement des ressources et la protection de l'environnement.
• Gestion simple, fonctionnement facile, application étendue, convient à la décharge sèche concentrée de résidus de différentes tailles et concentrations de particules.



Optimizing Mineral Processing with Cyclone

Modern mining operations rely heavily on cyclones for efficient particle separation and classification. As we’ve explored, these versatile devices come in various configurations – each designed to serve specific functions, from one-stage classification to tailings dry discharge.

By understanding these cyclone variations and their operational principles, mineral processors can make informed decisions that enhance efficiency while reducing environmental impact – ultimately driving more sustainable and profitable mining operations.
